Serial Servo Controller w/Arduino - Control hasta 12 Servos a la vez utilizando el Arduino y una conexión USB (2 / 7 paso)

Paso 2: Fuente de alimentación Servo

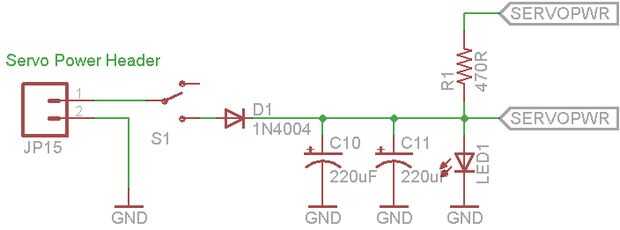

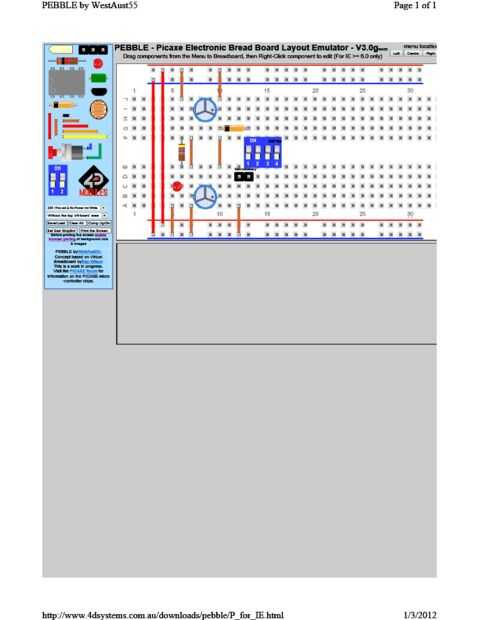

La alimentación del servo es un circuito simple que he creado para proporcionar una manera simple y segura para tus servos.  La oferta consiste en un par de capacitores para ayudar a suministrar más corriente durante altas demandas corriente en la batería, un diodo para evitar la polarización inversa, un interruptor conveniente para la energía y un pequeño LED para un indicador simple.

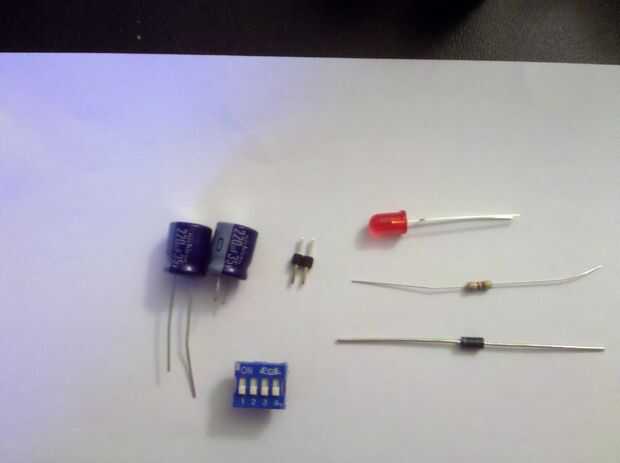

Se necesita lo siguiente en este paso:
1 x interruptor de
2 x 220uFcondensadores electrolíticos 35V
1 x conector de Terminal cabecera
1 x 1N4004 General rectificador
1 x LED pequeño
1 x 470 ohm Resistor
Varios puentes / cables

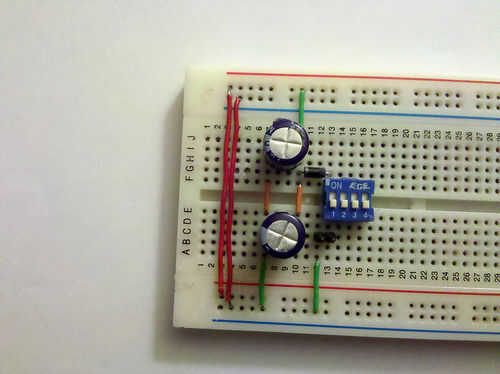

Primero conecte el interruptor, diodo y terminal de la batería.

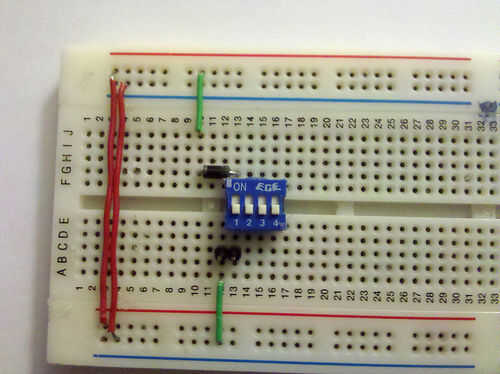

A continuación añadir los condensadores de filtro.

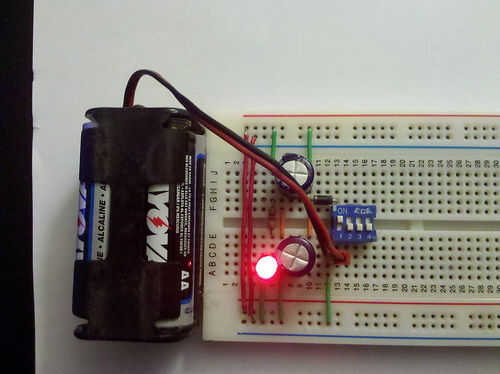

Por último añadir el indicador led y la corriente limitante resistor de la energía.

A continuación construiremos el circuito de interfaz de servo.
