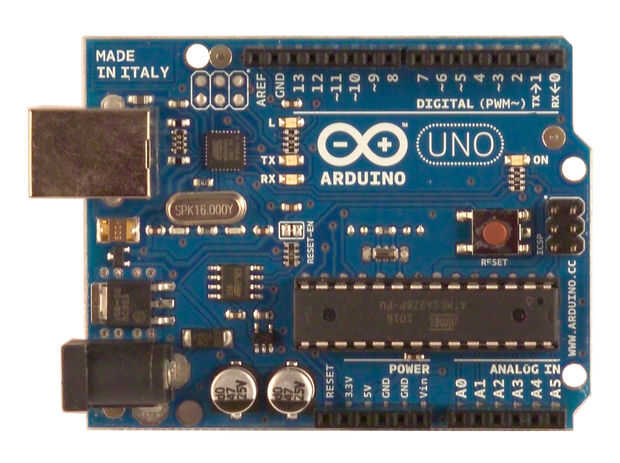

Paso 3: Control de Arduino
DEFINIR PINES
const int rojo = 9;
const int verde = 10;
const int azul = 11;
SISTEMA ARDUINO R, G, B PINES PARA SALIDA
pinMode(RED,OUTPUT);
pinMode(GREEN,OUTPUT);
pinMode(BLUE,OUTPUT);
PWM A LA LUZ DE LOS LEDS
analogWrite(RED,128);
analogWrite(GREEN,0);
analogWrite(BLUE,255);
LEDs no pueden reducirse. Son ON u OFF. Arduino puede utilizar una técnica llamada Modulación de anchura de pulso (PWM) para cambiar rápidamente los LEDs OFF y ON. Cuanto más son, el regulador aparecen. Para mostrar un color como morado, establezca los valores de color RGB a algo como (125,0,255).
El rojo se encuentra a medio camino utilizando PWM
analogWrite(RED,128);
el verde está completamente apagado,
analogWrite(GREEN,0);
y azul es totalmente en
analogWrite(BLUE,255);
Es bastante difícil formatear código para un instructable. Adjunto es un archivo zip de mi código.
