Paso 4:

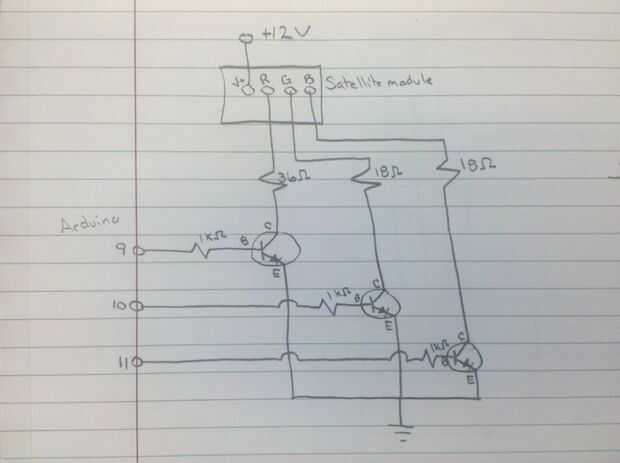

El módulo de satélite requiere 10V en el rojo y 9V para el verde y el azul. Es fácil convertir los 12V de la fuente para el voltaje correcto mediante la adición de resistencias de la serie para cada canal.

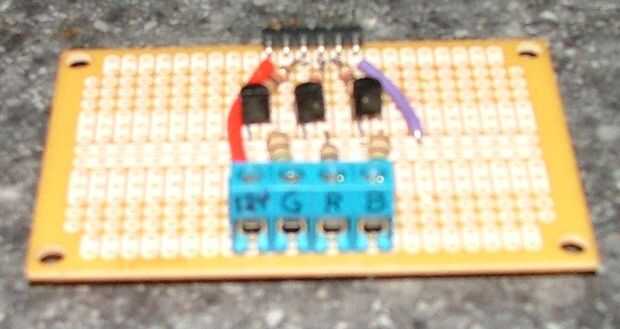

Los LEDs no deberían permanecer todo el tiempo. Encendido y apagado para cambiarles utilizo un transistor de NPN 2N2222. Un transistor es como un pequeño interruptor de la luz. Cuando se aplica corriente a la base (B) del transistor de Arduino, la corriente fluye desde el colector (C) para el emisor (E). Por lo tanto, cuando los pines de Arduino está conectado, actual atraviesa de la verruga de la pared de 12V, a través del módulo de satélite, a través de la serie de resistencias, el transistor, a tierra. Cuando los pines de Arduino está apagado, el transistor está apagado y corriente deje de fluir a través de los LEDs del módulo satélite. Con la función analogWrite dice Arduino usar PWM para encender el transistor y de hasta 500 veces por segundo, hacer que el LED se vea atenuador que vería si estuviera constantemente en.
