Serie de Samsung momento M900 Android reparacion de telefonos (4 / 12 paso)

Paso 4: Eliminación de la placa base

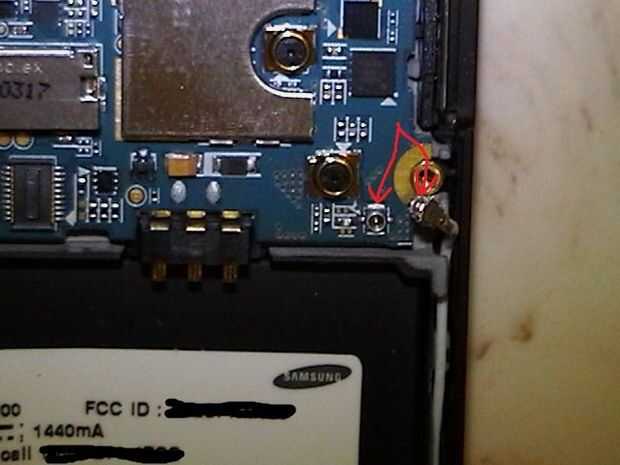

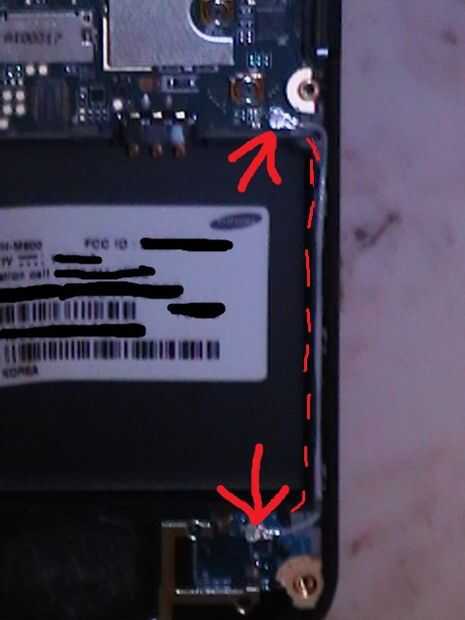

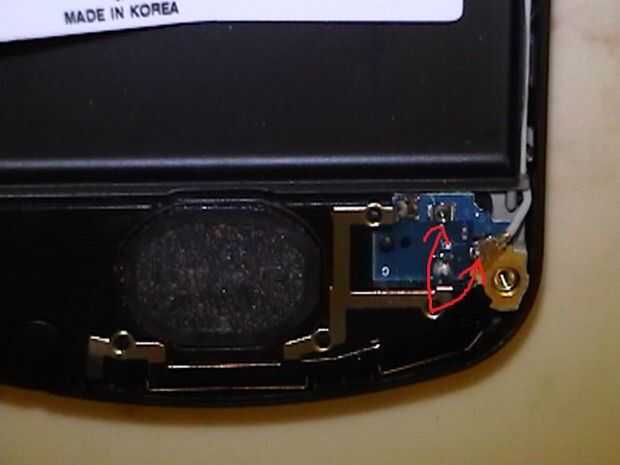

Se debe ver la antena interna a lo largo de un lado del teléfono. Suavemente levante cada extremo de la antena hacia arriba de la toma. No quite la antena del teléfono, dejarlo en su lugar después de desconectarlo de la placa base. Ver flechas rojas para ubicación de los conectores de antena. Línea punteada roja es para mostrar la zona de la antena (en el teléfono, la antena es gris en color). El espectáculo de dos fotos del conector desconectado en ambos extremos como se indica por las flechas rojas.

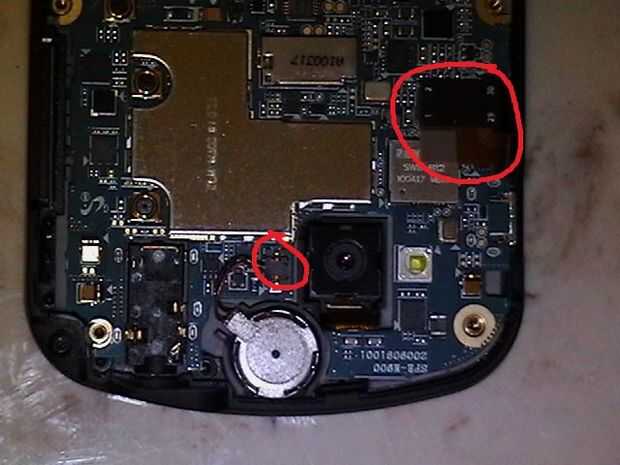

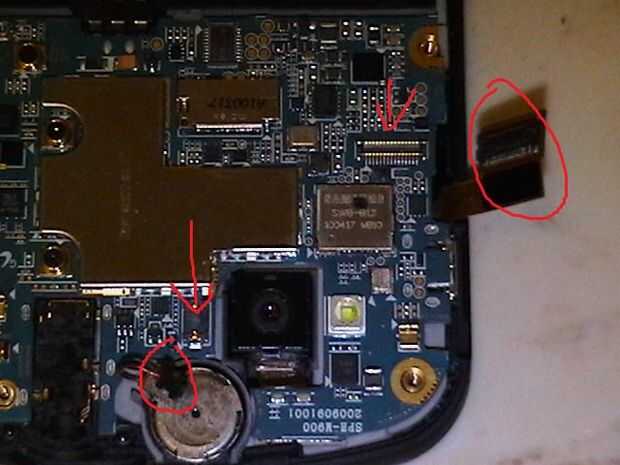

Las dos áreas en un círculo en rojo en la cuarta foto son el cable de cinta del teclado y los cables del altavoz. Con la herramienta de apertura de la carcasa, suavemente Levante directamente sobre el cable de cinta teclado para desconectarlo (el gran círculo rojo en la foto). Ahora, levante con cuidado el conector del cable de altavoz de su toma de corriente (el pequeño círculo rojo en la foto). Apalanque hacia arriba desde el lado del cable del enchufe, teniendo cuidado de no para romper los cables ya que son muy frágiles. Ver la siguiente foto (quinta foto) con cables de cinta desconectados.

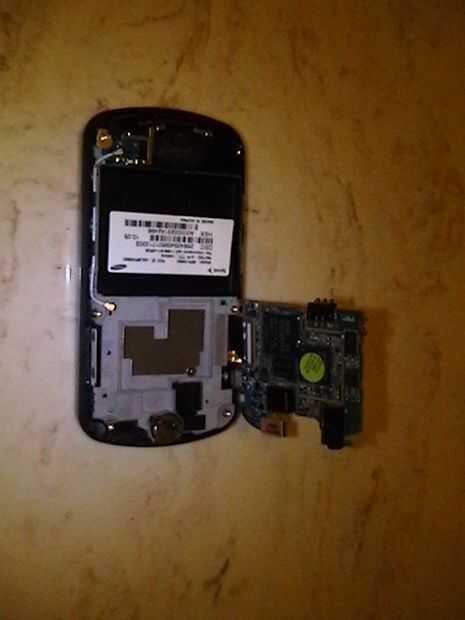

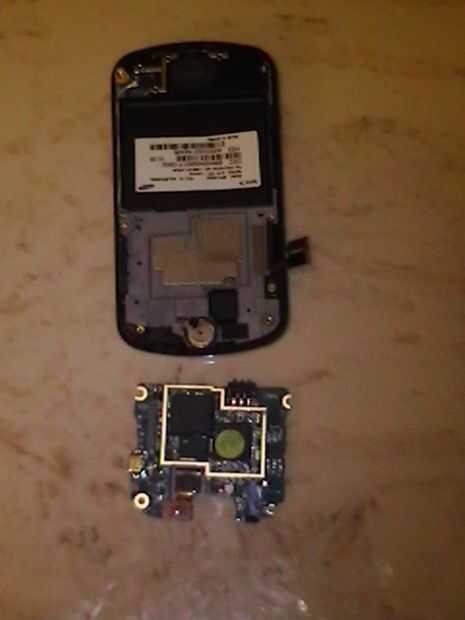

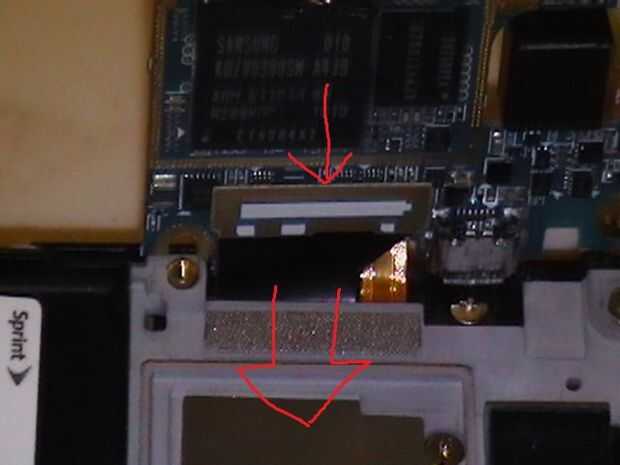

Levante la placa base como se muestra en la foto sexta. Habrá otro cable de cinta que debe ser desconectado. Levante suavemente el cable de cinta del Motherboard, Tarjeta madre tan recto como sea posible de la placa base. La flecha roja superior muestra el conector y la flecha roja inferior muestra la dirección para el conector en la séptima foto. Cuidadosamente separe la placa base del teléfono y reservar. Tenga cuidado con la electricidad estática como esto va a destruir la placa base. Poner en una bolsa electrónica gratis estática (como las que usted podría obtener con tarjetas de expansión para tu ordenador).
