Serie FlowJet parte 3: Conversión de imagen a Vector (5 / 5 paso)

Paso 5: Vectores en AutoCAD

Mientras que usted puede exportar a DXF de CorelDraw, hay algunos ajustes precisos que deben hacerse con este archivo antes de cortar y AutoCAD va a obtener los mejores resultados.  Habiendo pasado por partes 1 y 2 ya, AutoCAD no debe ser intimidante, así que traiga su archivo DXF y acceder a ella!  Los principales aspectos a tener en cuenta con este archivo es el tamaño final de la corte y escalamiento resultante de componentes y luego el espacio positivo/negativo que se creará.  Recuerde que la parte final es esencialmente una plantilla.  Este es el punto cuando una imagen abstracta en la computadora necesita para convertirse en real.  ¿Qué tan grande será la parte?  ¿Cuáles son las limitaciones de las máquinas?

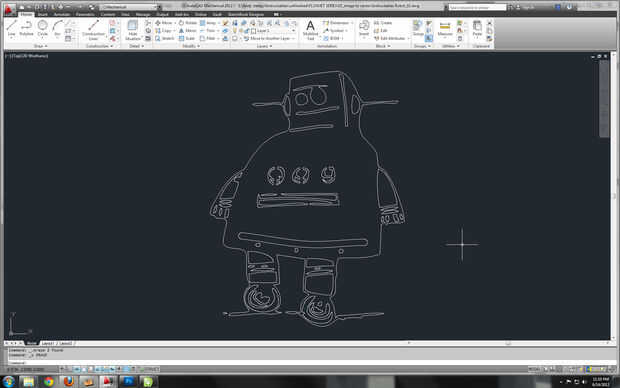

Sin entrar en detalle atroz, me aseguré que no había formas sólidas contenidas en un vacío por quitarlas, o creando un efecto de la plantilla.  Mire los ojos y botones en ambas fotos para ver ejemplos de cada método.  También he comprobado para asegurarse de que las partes más finas fueron por lo menos 1/16"(0.0625) y ajustar formas según sea necesario.  La gran mayoría de los comandos utilizados fueron movimiento, Trim, Offset, escala y distancia.  Vuelva a guardar el fichero DXF.

El proyecto continúa con la parte 4!
