Paso 3: CAD. Y CAD y CAD.
Con una hoja de cálculo llena de números y una imagen mental de la cosa, me puse diseño en Solidworks y averiguar los detalles de cómo lo sería realmente ponemos juntos. Sentí una nueva comprensión de lo que debe ser como para ser ingeniero automotriz después de esto. Todo cambié haría algo más que no caben o comprometería en algún otro aspecto del diseño. Cómodo espacio para los frenos de hecho la caja de cambios no caben en la escultura base; fabricación de los engranajes más pequeños por lo que encajaría hecho unos engranajes demasiado pequeño; toma todos los engranajes sólo un poco más grande en proporción realizan la caja de cambios no caben; conducir una parte del engranaje planetario sistemas significan que no podía caber un engranaje en conectarse a una parte diferente; y como este de menos semanas de afinar las piezas, intentando nuevas proporciones en la hoja de cálculo, compra piezas y luego compras diferentes partes.

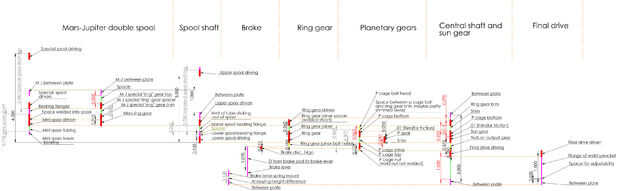

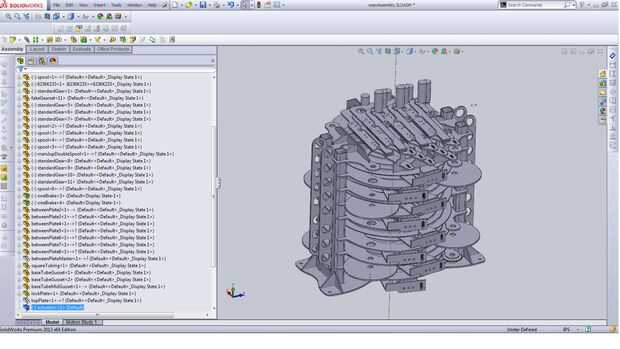

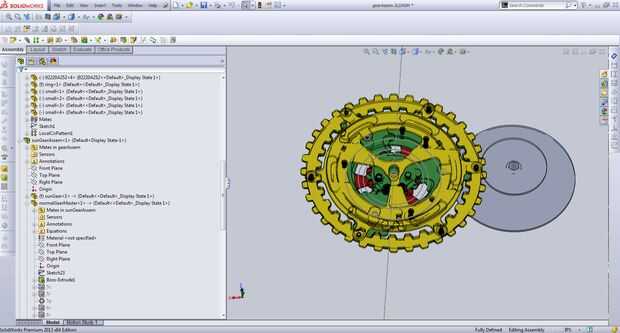

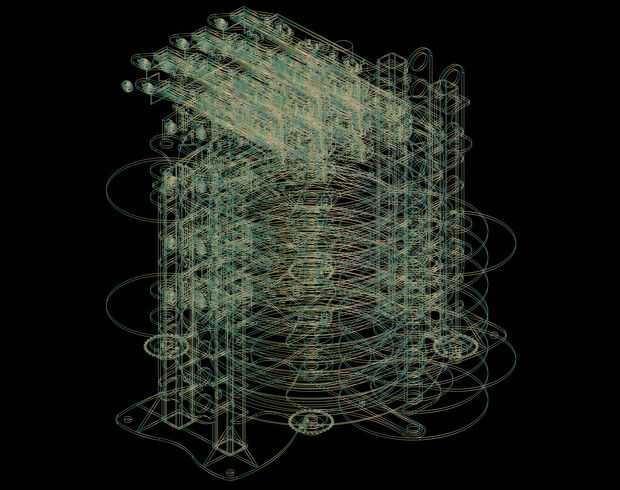

Al final, fue diseñado sería una serie de placas y los engranajes que se apila para arriba en un eje central, la capa inferior conduce el mercurio y la capa superior conducción Neptuno, cada capa de conducción que por encima de él a una velocidad reducida a través de una pila de engranajes en un eje que es paralelo al principal. Colgar un freno del lado de cada nivel y todos los frenos controlarse mediante cables de acero que fueron a un conjunto de 8 actuadores lineales en la parte superior de la unidad. Las pilas en el engranaje se celebraría en lugar de placas ranuradas que requieren sólo de 4 pernos para bloquear todo el sistema junto. El modelado 3d se realizó en Solidworks, y el patrón de los dientes del engranaje fue creado en un programa de Python que generaría un DXF, que luego sería importado en el modelo 3D. Mi pobre PC con su tarjeta de gráficos pobre apenas podía manejar un modelo de un engranaje, no importa un conjunto que contiene 83 de ellos.
Cuando terminé, me puse todo CNC listo y había enviado los archivos sobre el resto del equipo de trabajo en San Francisco. Escaparía nuevamente de mi verano en Dinamarca cerca de 2 semanas antes de la pieza enviada, y la idea era que las piezas CNC corte y listo para funcionar, y toda la cosa snap junto como un kit de lego acero en alrededor de un día cuando regresé. Je. Optimismo puede ser una cosa divertida.
