Paso 5: Condenación de la Playa y más allá!
Por lo tanto, con una escultura (casi) completa y una caja de cambios de trabajo, nos fuimos a Burning Man! La construcción de toda la obra llevó un poco menos de una semana. Con todo montado, lo enciende y espera lo mejor! Todo comenzó a girar y parece estar funcionando, pero luego un gran tipo de CLUNK! sucedió. Oh no!!!!
Algunos de los engranajes se habían deslizado en la alineación, y no funcionaría otra vez. En los próximos días, Jessika había desmontado la caja de engranajes mientras que estaba todavía dentro de la escultura. No hay divertida tarea, teniendo en cuenta el interior de la cosa se parece a una máquina para picar carne y hay armaduras, cadenas de transmisión, mangueras y todo tipo de otras cosas de la manera. Hubo algunas marchas en una posición desalineada y ella atascado sin ellos y lo vuelve a montar.
Había desconectado todos los planetas de la caja de cambios y la convirtió, y funcionó otra vez. Pero si conectamos muchos de ellos, pasaría problemas y quisiera romper. Se ocupó vanamente con él, añadiendo los collares a los ejes y ajustar cosas y sin interferencia otra vez para que probablemente toda la semana. Funcionó en puntos con sólo los gigantes de 4 gas conectados, pero nunca constantemente.
Tomó un tiempo para averiguar todas las cosas que mantienen funcionando bien y cómo corregirlos. Sería cerca de 8 meses hasta la siguiente muestra, que fue la Maker Faire 2015. En ese tiempo, hemos trabajado sobre la fijación de la escultura en un relajado ritmo. Cosas que se rompieron, y cómo los fijamos:
- Los engranajes de anillo de 6 pies que los 4 planetas interiores fueron montados en tenían problemas con atasco y mucha fricción. Estas partes y cómo les fijo será el tema de un Instructable diferentes en esta colección!

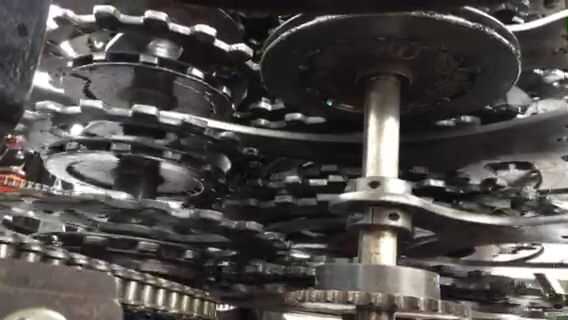

- Los engranajes en la caja de engranajes eran demasiado libres mover arriba y abajo. La caja de cambios entera es bastante suelta y flexible, la mayor parte del solo se fija en su lugar por cómo está montado y no tiene pernos para restringir totalmente lo. Esto es por diseño. Hay algunas maneras diferentes de precisión de enfoque, ajuste y alineación en mecanismos. Una forma es hacer todo muy exacto, y restringir en lugar firmemente. En muchos casos tales como mecanismos de alta velocidad, esto es realmente la única manera. Pero plasma corte y soldadura de piezas acabadas juntos no es operaciones precisas, así que tenemos que hacer el mecanismo de poder tratar con la inherente imprecisión. Para hacer el trabajo algo impreciso, tienes que construir en la capacidad de adaptación y flexibilidad estratégica, de lo contrario overconstrained partes producirá grandes fuerzas en forma no intencionada y rotura o atasco. Pero fuimos demasiado lejos al principio para permitir la flexibilidad de engranajes para mover arriba y abajo, y se saltan fuera de la alineación con otros. Por lo que soldados sobre adicional 1/8" acero anillos superior e inferior de unos engranajes. Aseguran que el equipo no se mueva hacia arriba o hacia abajo en relación con el equipo de mallas con.
- Calcula hacia fuera el espacio de todo en los anaqueles de engranaje exacto y, en la construcción original, añade cuñas para que coincidan con los cálculos. Pero la realidad simplemente no jive con esos cálculos por razones que todavía no estoy seguro de. Así para obtener engranajes hacia la parte superior de la caja de cambios para alinear en la dirección vertical, los hacia abajo tuvieron que tirar más de alineación y Vice verso. Los engranajes tolerará algún desalineamiento debido a la flexibilidad mencionada, pero ser desalineados hace más probable que saltar si hay otros problemas en el juego. Cuando reconstruye la caja de engranajes, echó a un lado los cálculos precisos y acaba de agregar cuñas a cada nivel uno a la vez para que sea de malla con su contraparte. Es más tedioso que la adición de una cantidad predeterminada de cuñas, pero la alineación de todo en la caja de cambios, resultó de mucho mejor.
- Hemos hecho reemplazos de algunos de los más mal cortar engranajes
Con la caja de cambios reconstruido y los otros cambios que implementamos, corrimos durante tres días en el Maker Faire! Hacia el final del día, nuestro motor empezó a morir. Los planetas interiores se mueven que más rápido y todavía había un montón de fricción. Potencia requerida es igual a velocidad veces fuerza, y nuestro motor 1/2hp no era lo suficientemente poderoso y comenzó a cocinar algunas bobinas. Pero no había completamente desaparecido y todavía funcionó bien cuando desconectan los 4 planetas interiores.
