Serie TTL AVR ISP

Este es mi primer artículo. Hay muchas áreas sobre la creación de un instructables que soy nuevo.

Sólo quiero compartir un circuito simple y espero ayuda a las personas empezar con AVR que no tiene un programador y como construir uno.

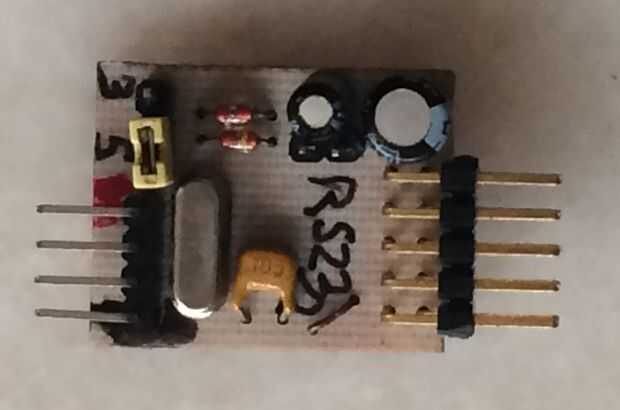

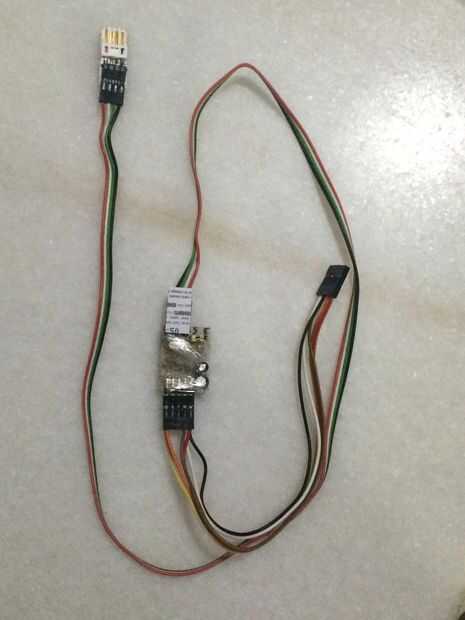

Este artículo está sobre la construcción de una salida TTL serie pcb usando CH340G.

Se puede utilizar para programar Arduino bootloader firmware a un ATMEGA328 en blanco para la placa Arduino.

También puede programar firmware USBTINY ISP a ATTINY85 para hacer un USB AVR ISP.

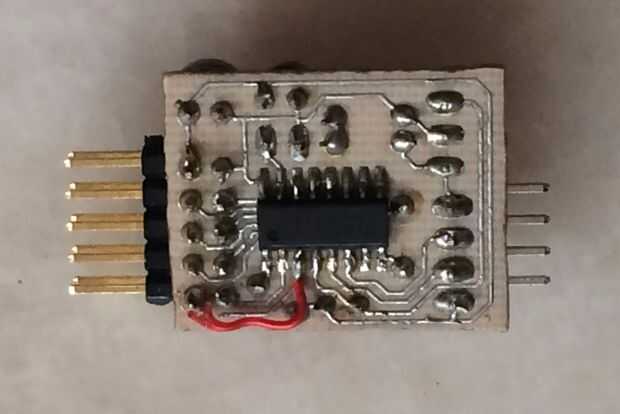

Nota: el cable de puente rojo en la parte inferior de la PCB es agregado debido a un rastro quebrado durante el grabado.

Vea el paso

Etiquetas: Avr-isp, USB-Serial
