Paso 1: El circuito
Piezas necesarias
1 x CH340G IC
cristal 1 x 12MHz
diodos 1N4148 x 2
condensador cerámico 10nF x 1
1 x 10nF condensador
1 x 100uF condensador
1 x 2 x 5 pinheader
1 x 1 x 4 pnheader

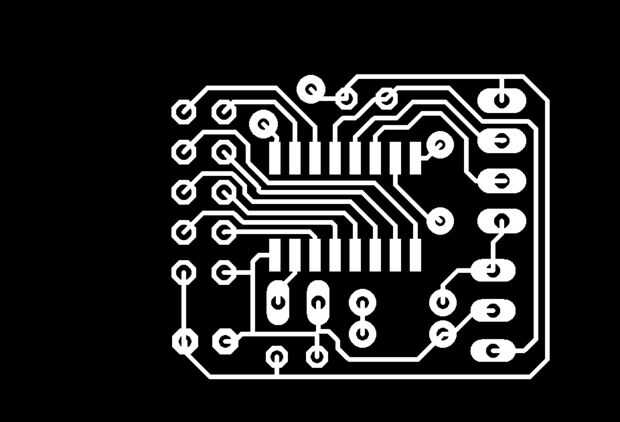

1 x PCB casera (por encima de la imagen es 600dpi)

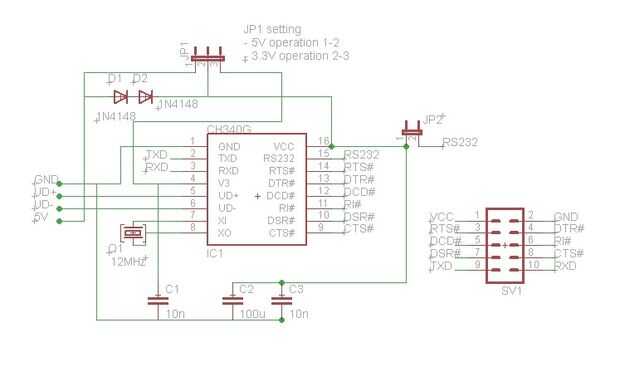

Este IC principal es CH340G que es un convertidor serial USB.
Descargar controladores de Windows para el ca de chip de http://www.wch.cn/download/CH341SER_ZIP.html
D1, D2 diodo y JP1 es para selección de 5V o 3.3V operación. (3, 3V no es exacta. Sería unos 3.6V)
Disociación condensadores de cristal ha sido quitar para reducir el tamaño del PCB y componentes.
Todas las señales RS232 se dirigen a pinheader SV1.
JP2 es para operaciones de ayuda RS232, que invierte la señal RXD si pone en cortocircuito. (No estoy seguro lo que esta función es para pero añadió que parte de la función de la viruta. Tal vez es útil para el proyecto de futuro).
El circuito puede utilizarse para la operación TTL serie.
También puede utilizar PL2303 pero los esquemas tiene más componentes.
