Paso 2: Usando el desglose PCB para la programación de AVR
También puede ser uso con AVRDUDE para programar ATMEL MCU como ATMEGA y ATTINY serie MCU.
El propósito es no utilizarlo como un programador AVR normal como t sería lento.
Es más conveniente para la programación de un microcontrolador como ATTINY85 ot ATMEGA 88 como un USBISP; para aquellos que no tiene un programador.

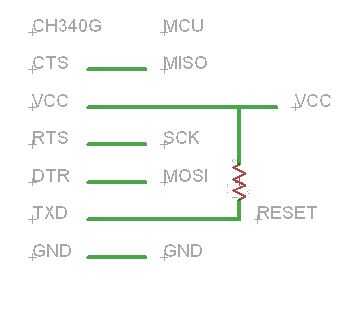

Conexión entre el circuito de arranque y el MCU es simple.
CH340G - MCU
CTS - MISO
VCC - VCC
RTS - SCK
DTR - MOSI
GND - GND
TXD - RESET
Hay una resistencia de pullup entre VCC y RESET.
Es necesario añadir los siguientes texto avrdude.conf archivo.
# serial TTL CH340G o PL2303
# reset = sck txd = rts mosi = miso dtr = cts
cable # tire entre VCC y el reajuste del AVR
id de programador = "serTTL";
DESC = "serie TTL, reset = sck txd = rts mosi = miso dtr = cts";
tipo = serbb;
RESET = ~ 3;
SCK = ~ 7;
Mosi = ~ 4;
miso = 8;
;
