Serpiente VGA con Arduino Uno (1 / 1 paso)

Paso 1: Instrucciones para construir su propia serpiente de Color con Arduino

Primero se puede descargar el código del juego Arduino aquí, entonces usted necesita las librerías de VGAx de Smaffer en github publicado aquí.

Una vez tengas el código subido un un Arduino Uno (tengo el 3 y el IDE 1.6.4) sin errores, puede comenzar a construir su propio "consola".

Te hace falta:

  1. un Arduino Uno Rev.
  2. un conector DSUB15, es decir, un conector hembra VGA o un cable VGA a cortar.
  3. resistencias: 2 x 68 Ohm; 2 x 470 ohmios y 4 x 1 a 2 kOhm
  4. cuatro botones
  5. algún trozo de cable

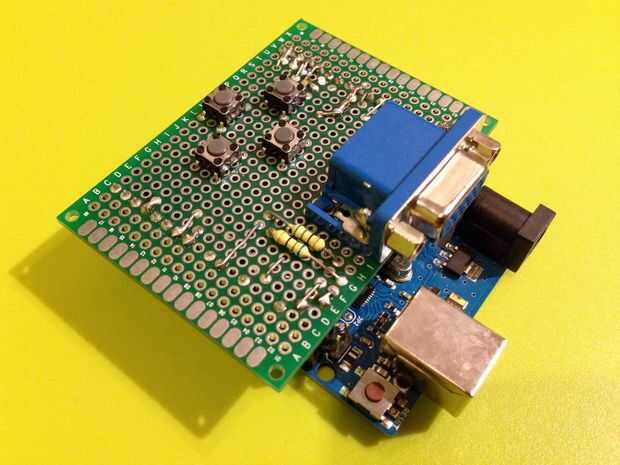

  6. facoltative: un tablero de PC para unir las piezas y crear tu propio escudo
  7. facoltative: pins para conectar el escudo para Arduino

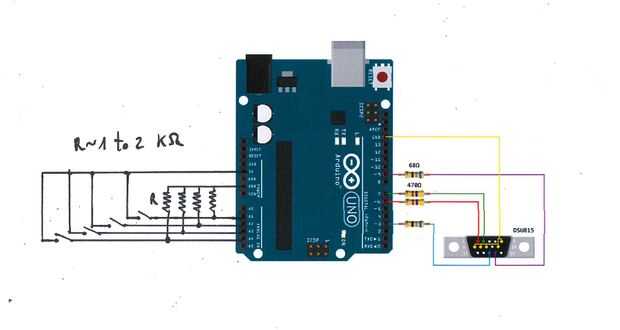

Conecte todo siguiendo el esquema superior.

Para más detalles, puedes leer este post en el foro de Arduino.

¡ Disfrute!
