Servidor de audio y grabadora con Edison de Intel (2 / 9 paso)

Paso 2: Reunir los materiales

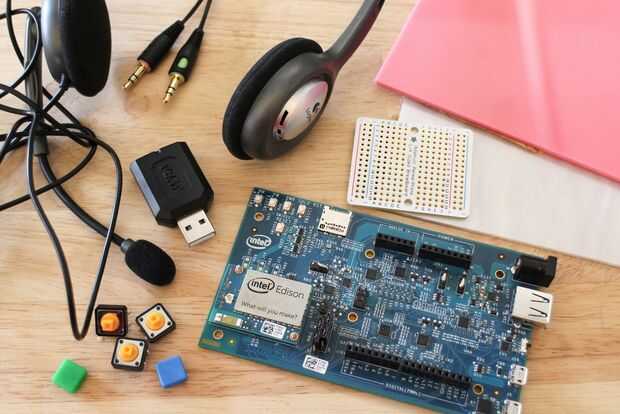

Materiales

[1] Edison Intel con placa de Arduino breakout

[1] tarjeta de sonido USB

[1] Logictech USB auricular

[1] Perfboard

[3] Plaza tapón botón táctil (yo usé uno rojo, azul y verde)

[1] rojo 5mm LED

[1] azul 5mm LED

[3] 10K resistencias

[1] 220 resistencia

[1] batería de voltio 9

[1] complemento de batería de 9 voltios

Cable de conexión trenzado y sólido

Cinta aislante

Epoxy de 5 minutos

Recinto

[4] 6 tornillos 1.5" de largo

[trozo] 1/8 acrílico claro

[trozo] 1/8" perlas acrílico

[9 "x 8"] 1/8" Rosa acrílico

[14 "x 17"] 1/8" blanco acrílico

Herramientas

Soldadura de hierro

Peladores de alambre

Cortadores angulares

Mazo de madera
