Servidor de web de semáforo de Arduino (1 / 13 paso)

Paso 1: Lo que usted necesita

a continuación es una lista de todo lo necesario para comprar si construir desde cero. No dejes que la electrónica $126 ley asustar; hay un número de maneras de ahorrar por molestoso y lo anterior algunos artículos cosméticos. Además del semáforo, los costes más grandes son el arduino y el escudo de Ethernet. Obviamente si usted tiene alguno de estos elementos, este proyecto costará considerablemente menos (-$30 y -$44,44 ). Los dos recintos no son estrictamente necesarios, sobre todo si vas a rellenar todo en una luz de parada (-$17,46 ). Cualquier fuente de alimentación de 9 voltios que puede alimentar el arduino puede trabajar. No hay que comprar este costoso si usted tiene una colocación alrededor (-$16,68 ). Y por último, el cable de cinta (-$3,22 ) puede reemplazarse por cualquier cable 6 conductor o incluso 6 cables y probablemente no necesita 4 pies dependiendo de donde usted pone el arduino y el circuito de potencia.

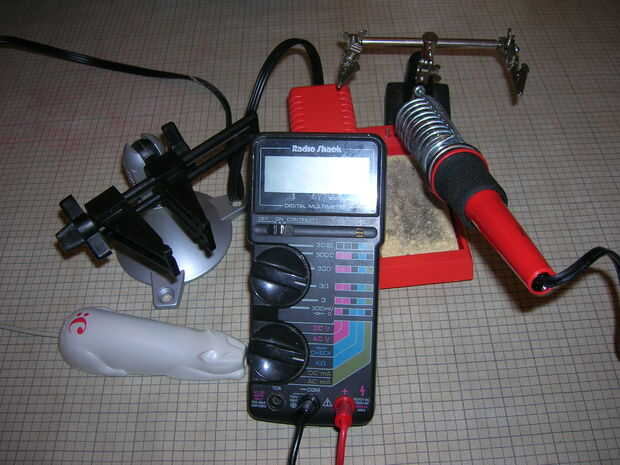

Usted necesitará las siguientes herramientas:

• Soldadura de hierro
• Dremel u otra herramienta para cortar y moldear los recintos si es necesario
• Cortador diagonal
• Pistola de pegamento caliente (opcional)
• Vicio o ayudando a las manos para sujetar la placa mientras se suelda (opcional, pero recomendado)
• Multímetro (para probar el circuito antes de aplicar energía eléctrica)
• Herramienta de envoltura de cable (opcional)

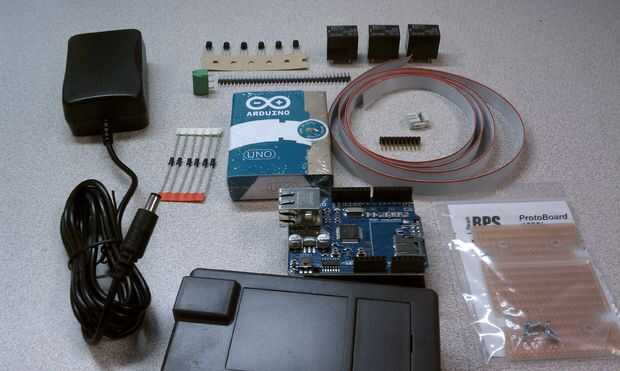

Electrónica (precios en US$ de mouser.com)

4-	Resistencia de 1K	--4 X $0,06 = $0,24
1-	Arduino	-- $30,00
1-	Escudo de Ethernet	-- $44,44
1-	recinto de Arduino	-- $13,33 (opcional)
4-	NPN 2N3904 transistores	--4 X $0,02 = $0,08
4-	Los diodos 1N4004	--4 X $0,06 = $0,24
6-	romper el encabezados de tira de pin 32	-- $0,66 (opcional y una tira de 36 es 30 más de lo necesario para este proyecto)
1-	cable de cinta de 9 pines	--4 X $0,64 = $2,56 (4 pies, tira 3 conductores adicionales y corte a medida)
1-	Fila de 3 x 2 romper encabezados de tira de 10 X 2	-- $0,65 (7 más que lo necesario, la rotura de 3 columnas)
1-	fuente de alimentación de 9 voltios	-- $14,30 (cualquier fuente de alimentación de 9 voltios debería funcionar)
1-	suministro de cable para alimentación de 9v	-- $2,38 (la fuente de alimentación ordenó no viene con un cable!)
1-	bloque de terminal de tornillo con 6 posiciones	-- $1.00
1-	2 x 3 toma para el cable de cinta	-- $0.66
1-	Protoboard y recinto (BusBoard KIT-1593L-BK)	-- $9.13
4-	relés de 9 voltios (fujitsu lz-9HE)	--4 X $1,85 = $7,40
4-	1 Kohm resistencias	--4 $0,04 = $0,24

total = $126,83

Otros materiales:

• De la soldadura
• Alambre (calibre de al menos 22 para la parte de 120v del circuito, 18 para el cableado de luz)
• Giro en los conectores de cables (para empalmar los cables de la luz del interior juntos)
• Cable de alimentación (yo usé uno de un PC)
• Trabajando la luz de la parada (http://www.trafficlights.com/polysigs.htm )-- $199 (www.twingreenonline.com tiene una buena selección de luces usadas para mucho más barato)
• Montaje de luz--(http://www.trafficlights.com/polysigs.htm#WMF ) - $99
• 5 amp disyuntor o fusible--(www.grainger.com )-- $3,38

Para la prueba y hacking lo siguiente puede ser deseable, pero es estrictamente opcional:

• Protoboard
• Resistencias (180 ohmios cada uno va a hacer)
• Cada uno de un rojo, amarillo y LED verde

Puede pedir todos los artículos de mouser de esta lista de proyectos, o iniciar con esa lista y restarlo que no necesites. Mouser al parecer no le gustó a todo el tráfico que va derecho a su tarjeta de compras y eliminar este proyecto sin previo aviso. Voy actualizando con números reales más adelante. Si usted está empezando desde cero, asegúrese de que añadir materiales como estaño y alambre. A partir de esta escritura, mouser no lleva las luces de interruptor o parada del circuito.

Semáforos se pueden encontrar en ebay o en el lado de la carretera después de una tormenta muy buena^*.

* No realmente, pero puedes encontrar en ebay.
