Paso 3: Construir circuito de prueba opcional
Unos LEDs, unas resistencias, un protoboard y algunos cables de jumper son todo lo que es necesario establecer un banco de pruebas para la parte del servidor web del proyecto. Pronto tendrá las luces blinky importantes esenciales para cualquier proyecto de electrónica.
En el circuito terminado, cada una de las cuatro salidas (rojo, amarillo, verde y la salida auxiliar opcional) se activará dentro y fuera de control pins 14-17. Mientras que hay no hay pines marcados 14-17 en el arduino, permiten los pines analógicos como pines digitales, numeración donde pin digital 13 hojas. Tan pin A0 puede tratarse como pin 14, A1 como pin 15, etc..

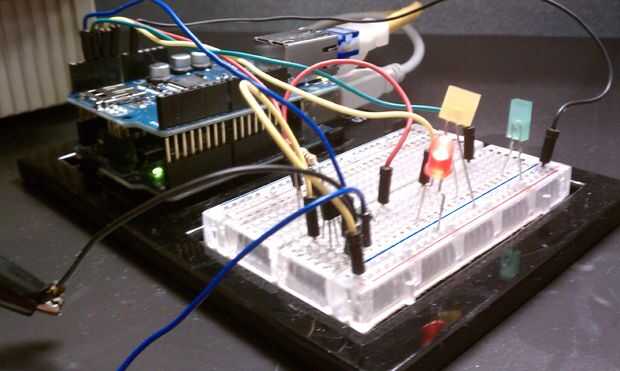

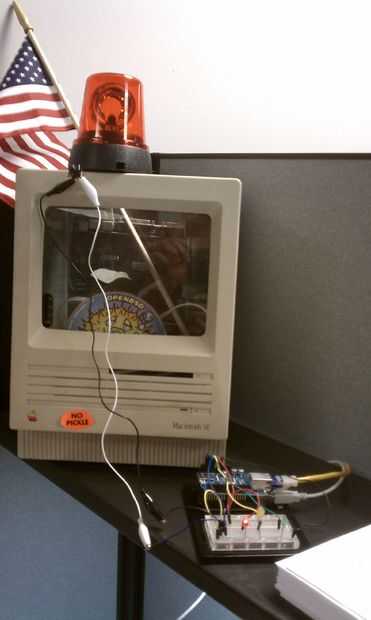

Para simular los relés que controlarán las luces está encendidas por el arduino, se puede conectar un LED en lugar de cada canal. Para cada color, realice los siguientes pasos:
- Ejecutar un cable de puente desde el pin asociado a un resistor de 180 ohmios.
- Conecte el otro extremo de la resistencia al ánodo (alambre positivo, largo) de un LED.
- Conectar el cátodo (negativo, corta alambre o lado plano) del LED a la línea de tierra.
- Conecte la línea de tierra a uno de los pines de tierra (GND) de arduino.
Repita los pasos 1-3 para cada uno de los otros pines de control.
Tan pronto como el poder se aplica a la arduino, los tres deben empiezan a parpadear, hasta que su comportamiento con la página web. Esto es alerta sobre un corte de energía.
Si todo es correcto, usted será capaz de ver las luces de encender y apagar como controlarlos desde la página web, como se describe en el paso anterior.
Usted puede parar aquí si lo que quieres hacer es control LEDs desde un navegador web.
