Paso 5: Crear el circuito del relé de control (baja tensión media)

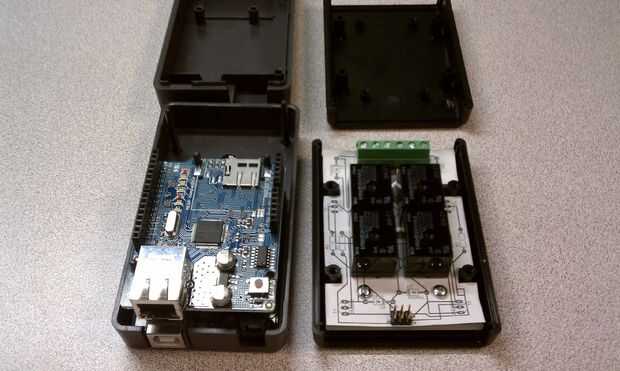

Aunque no tengo el circuito impreso, colóquela en formato eagleCAD así sabe si las piezas encajarían en el protoboard y el recinto que estaba preparando a la orden. El archivo zip adjunto incluye el esquema y el diseño. Por favor tenga en cuenta, el diseño nunca ha sido probado. Creo que funciona porque he seguido el esquema cuando prototipos, pero usted nunca puede estar seguro hasta que el resultado impreso. Usuario de Instructables nickbart con éxito impreso la Junta y documentado los resultados en su blog, por lo que con seguridad puede tenerlo impreso.
Si usted elige tener el tablero impreso, este paso es bastante simple. Insertar todos los componentes por la parte superior como se muestra en el layout y la soldadura de cada una de ellas. Entonces estás listo para pasar a los siguientes pasos.
Si opta por hacerlo a mano en protoboard, aquí están los pasos a estilo libre la disposición.

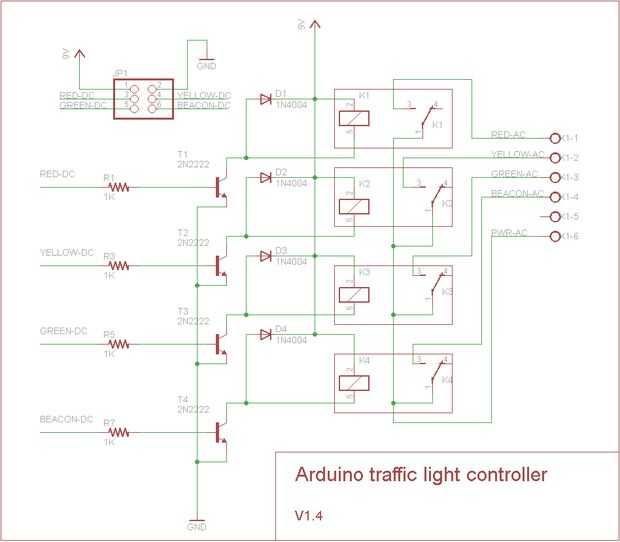

Hacer todo esto con el diagrama del circuito práctico para comprobar tu trabajo.
- Imprimir el diseño, mostrando tanto la parte superior e inferior de cobre de las capas, así como las etiquetas.

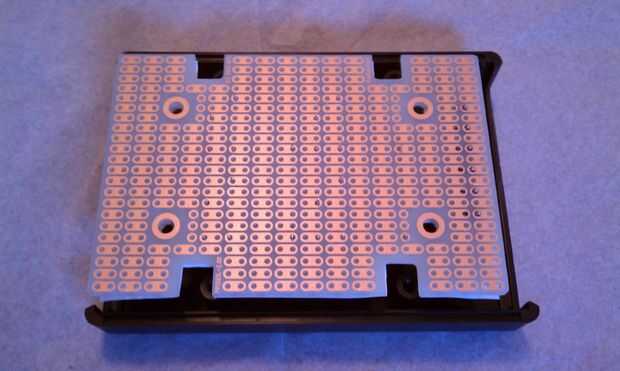

- Corte a lo largo de las líneas externas hasta que tenga un diseño del mismo tamaño que el tablero.

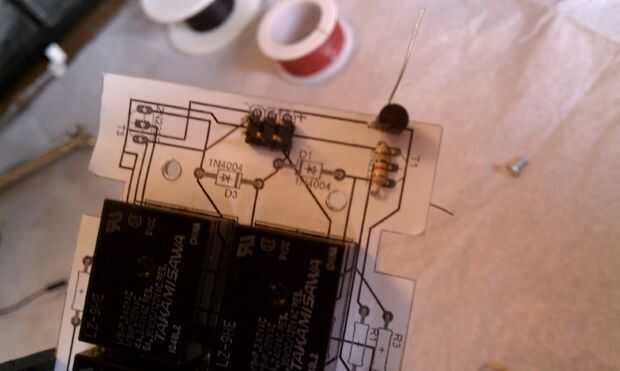

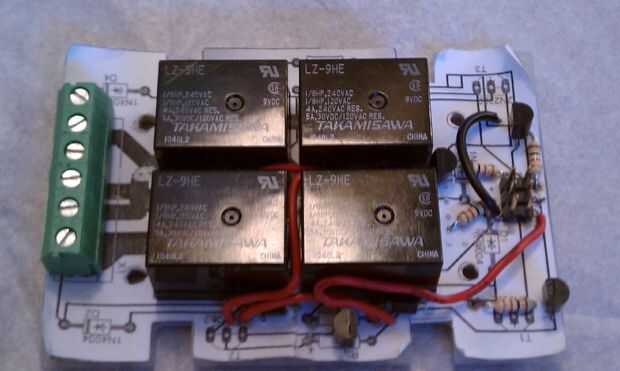

- Con cinta adhesiva el diseño del papel a la protoboard en el lado sin cobre.

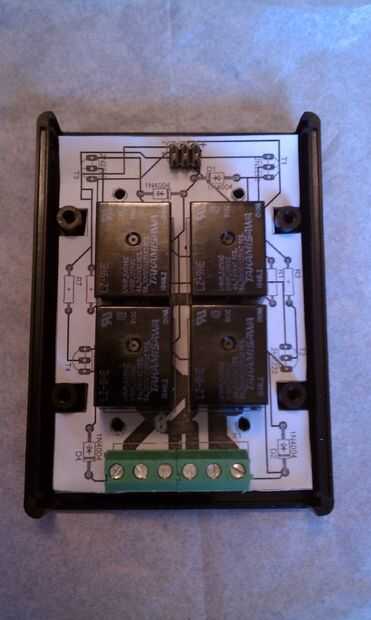

- Colocar los relés y otros componentes utilizando el esquema que le muestre lo que necesita para conectarse a lo que. Deben colocar los relés, el jefe del 6 pin y el bloque de poder como se muestra en el esquema, pero cuando llega el momento de añadir los transistores, resistencias y diodos en algunos casos tiene sentido colocar en otros lugares, para estar cerca de donde se conectan. Eso es debido a que establecen para un tablero impreso tiene las restricciones de posición diferente. En un componente impreso generalmente no necesita estar cerca de otra, pero hay sólo dos planos (superior e inferior) para ejecutar las trazas. Pero cuando se ejecuta su propio cable, usted puede cruzar tantos cables como usted tiene gusto. Al mismo tiempo, cada vez que puede colocar derecho componente por las pastillas que necesita para conectarse, puede omitir la corriente un cable totalmente.

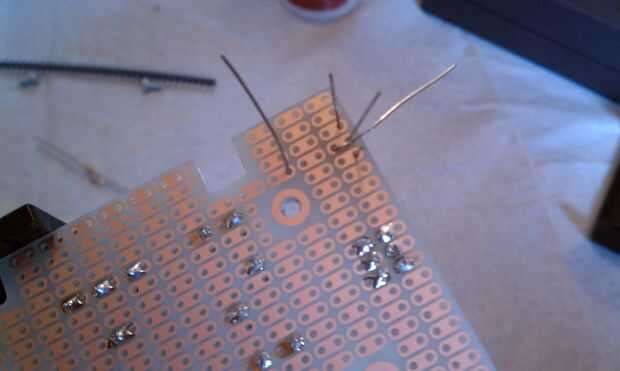

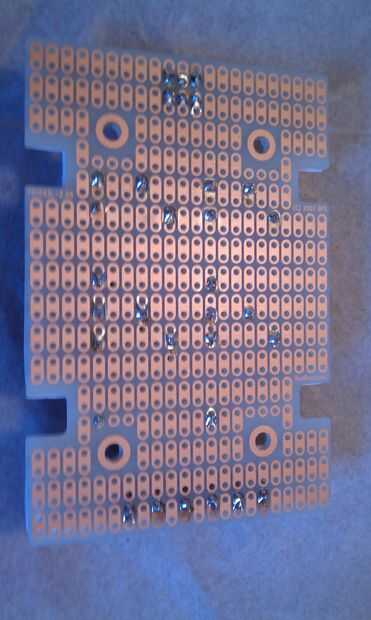

- En lo posible, lugar componente conduce al lado de uno. Esto le permitirá hacer puentes de soldadura a través de las almohadillas de cobre y salvar corriendo un cable. Por ejemplo, el colector de cada transistor y uno de los extremos de cada diodo se conectan a uno de los pines del relé, así donde hay espacio, puede colocarlos todos adyacentes entre sí y soldarlos juntos, posiblemente torcer los cables juntos y cortar más tarde. No cortar cualquier conduce hasta que han dado cuenta de todo lo que necesita para conectarse a ellos. En particular, usted necesitará dejar conduce hacia fuera si usted está planeando usar el alambre que envuelve técnicas.

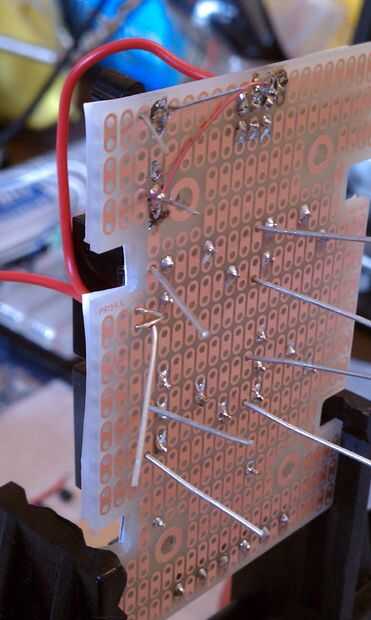

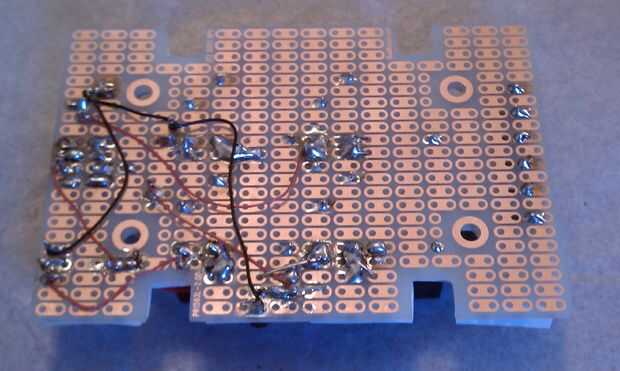

- Para las piezas de 5 voltios usé alambre de embalaje para conectarse a los cables de las resistencias y transistores. Si no tienes cable envolver alambre y una forma de atarlos, puede usar el mismo alambre de 22 calibre que va a utilizar para las otras partes del circuito. Usando abrigo del alambre le permite ejecutar un alambre muy fino directamente en la parte inferior del circuito. Estrictamente hablando, envoltura de alambre debe hacerse con especiales cuadrados puestos en lugar de las puntas redondas que las resistencias, por lo que después se unen, debe finalizarse con una pequeña gota de soldadura para mantener en.
- Donde un alambre más grueso necesita para ejecutarse (por causa de la paranoia utiliza alambre calibre 22 para las piezas de 9 voltios) ejecutar en la parte superior y tratarlos como otro componente. Es decir, empujarlos agujeros en la protoboard junto a donde te quieres conectar, doble el alambre sobre conectar al componente, y luego de la soldadura.
Deje las conexiones de 120 voltios desconectado hasta después de los dos pasos siguientes.
