Paso 6: Crear el cable de conexión
Corte el cable de cinta de seis cables a la longitud deseada, dejando suficiente longitud para ruta por nada en el camino de la luz, más un poco extra. No pude encontrar un cable de 6 hilos, así tengo una longitud de 9 cable de alambre y quitó tres conductores. Asegúrese de que usted deje el cable de color en el cable si es posible, se deberá usar para saber qué lado es que más tarde.

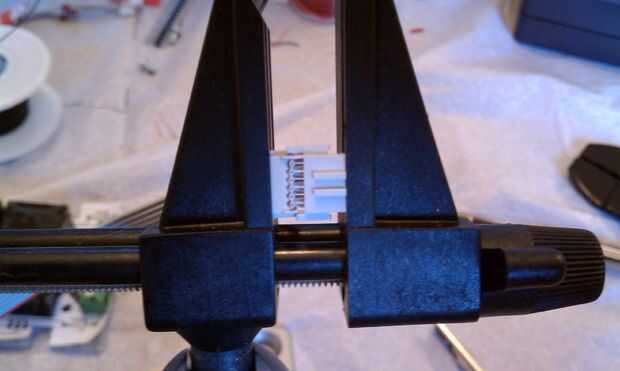

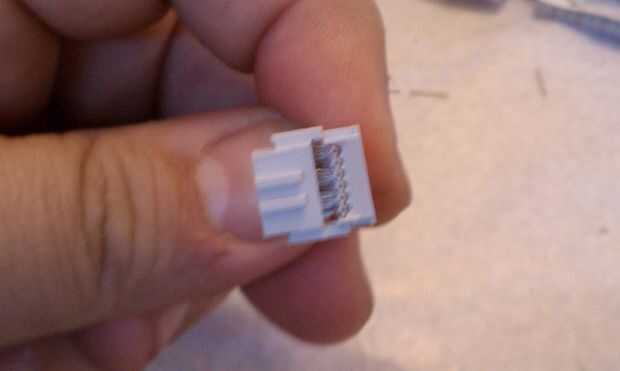

Coloque el cable de cinta del manguito y apriete cerrado con un tornillo de banco. Es posible prensar con las tenazas, pero también es muy fácil de arruinar la toma de esa manera. Si está disponible, un tornillo de banco es muy preferido.

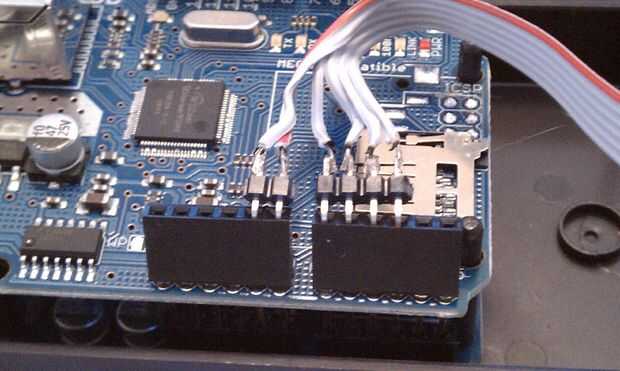

Por otro lado, necesita soldar los cables a los pines macho para tapar en los zócalos de la arduino. Debido a la distancia entre los pernos de la energía y los pines analógicos, tendrá que desprenderse de un conjunto de dos patillas y otro conjunto de 4. La forma más fácil de soldar los cables a las clavijas es primero conectar las clavijas de las tomas en el arduino. Esto permite el arduino actúan como un soporte para los pernos, que requieren solamente tener tres manos para sujetar el alambre, la soldadura y del soldador.
Si no tienes tres manos, primero puede soldar una gota de soldadura en cada pin. Entonces cada uno de los cables pelados con un poco de soldadura de estaño. Para conectar el cable, solo se pueden tocar y el soldador a la gota de soldadura en cada pin.
Asegúrese de que conectar la línea de alimentación con el conector adecuado en el arduino, refiriéndose a la imagen. Si tienes un alambre marcado en el cable, use eso. El siguiente cable sobre va al suelo, los dos de ellos ser torcido. Los cuatro cables restantes ir a analógicas 1-4 (pines 14-17).

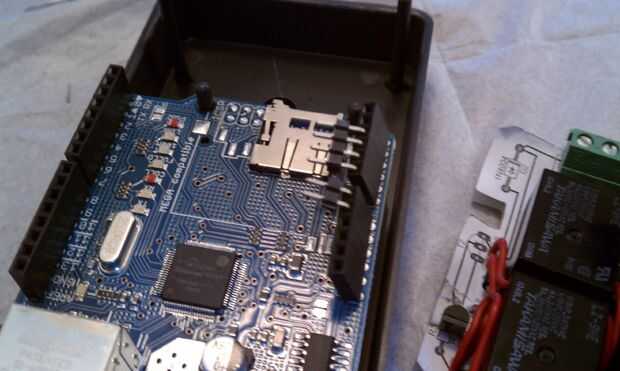

Si usas el recinto Arduino/Ethernet, encontrará que el caso no se cerrará, como el cable está en el camino. Doblar suavemente las patas más de 45 grados y luego venda las cabeceras un poco así. Esto permitirá que el caso para caber.
