Servidor de web de semáforo de Arduino (7 / 13 paso)

Paso 7: Conecte arduino al circuito del relé de

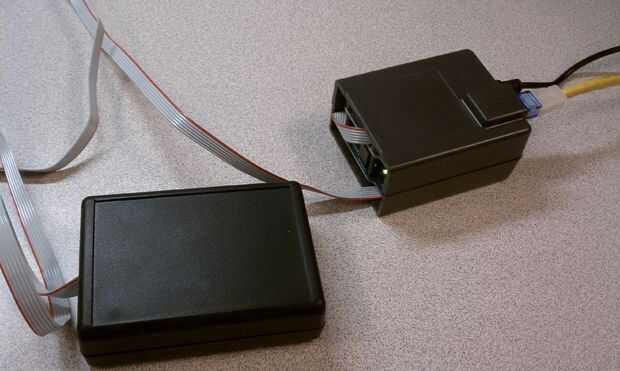

Enchufe el cable de cinta en el cabezal de 6 pines en el circuito de relé, asegúrese de alinear la línea de alimentación con conector de 1. El pin 1 siempre línea hasta uno de los cables en el borde de la cinta y que el color que tengas. Utilice un multímetro para asegurarse de que el cable está conectado correctamente.

Enchufe el cable de ethernet y cable de alimentación en el arduino. Utilice un explorador web para probar como se describe en el paso 2. Si todo está conectado correctamente se oirá los relés haga clic en como se les encienda y apague.

Si se pueden hacer todos los relevadores de 4, haga clic en encendido y apagado, es hora de pasar a la siguiente etapa, terminando el circuito de control por cableado hasta la porción de 120 voltios.
