Paso 8: Conecte la parte del circuito de 120 v

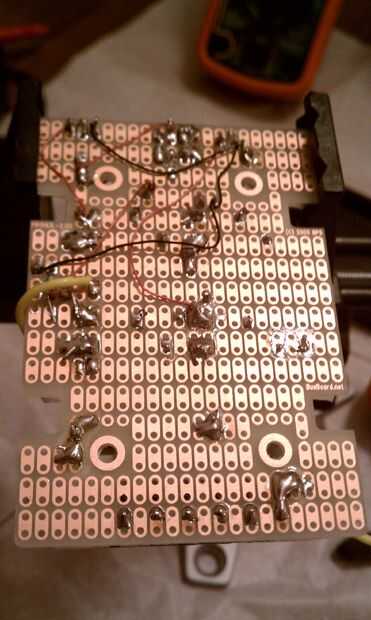

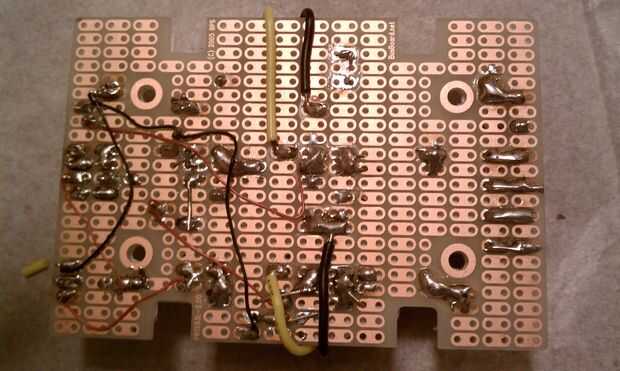

Siempre que sea posible, sólo meter los cables por la parte superior como el resto de componentes.

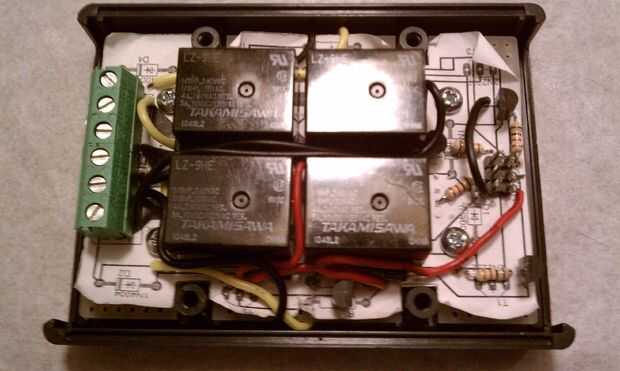

Debido a la colocación de las conexiones en los relés y el apretón apretado, esto no siempre es posible. Cuando esto ocurre, ejecute el cable hasta el borde más cercano antes de enrutar a través de la parte superior. Esto le permitirá utilizar los relés para alivio de tensión y reducir al mínimo el número de veces que hay que soldar un cable directamente a un componente, además de asegurar que todos los bits de la parte de 120 voltios están como separados como sea posible en este pequeño espacio.

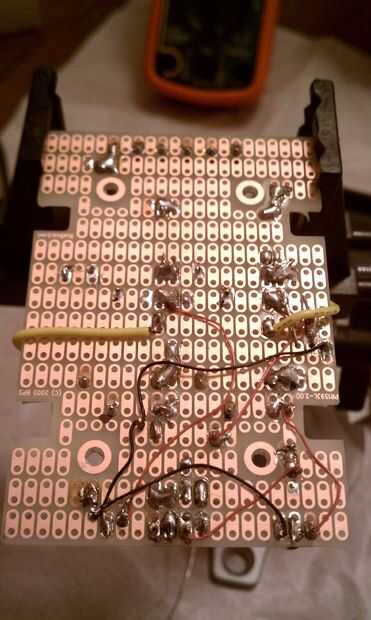

He utilizado un alambre de diferente color para la «caliente» y controlar las conexiones para estar totalmente seguro de no mezclar las piezas de 120 voltios con cualquiera de los circuitos de control.
Después de ello, puede utilizar un multímetro para probar la conectividad entre el tornillo caliente y los tornillos para cada una de las lámparas. Debe haber ninguna continuidad cuando las lámparas están apagadas y una conexión cuando se encienden mediante la interfaz web que probaron antes. Hacer bien la prueba ya que un corto aquí puede ser peligroso.
