Paso 3: Antenas (antenas o, si prefiere)
La longitud de la antena recomendada para 315 MHz es de 24 cm y de 434 MHz es 17 cm (aproximadamente). I cortar algunos cables aislados para las longitudes y poner algunas del encogimiento del calor en un extremo de cada uno. Luego que soldar cada cable por lo que fue conectado a las entradas de antena de la la pareja receptor/transmisor apropiado.
Al principio pensé que yo sería capaz de cosas solo los dos cables en el cuadro de proyecto y no se preocupen acerca de cómo fueron encaminadas. Eso fue lo que vi en las unidades de control remoto que desmontar así que pensé que podría funcionar para mí también. ¡ Estaba equivocado! La gama de transmisión cuando lo hice que fue horrible - menos de un metro. La gama de receptor no era mucho mejor.
Experimentación un poco me llevó a darse cuenta de que la gama mejoró dramáticamente cuando se llevaron a cabo la antena hacia arriba. En esa configuración, pude llegar a receptores colocados a lo largo de mi casa y en el patio. Ya que no quería tener que correr a la estación base y levantar los cables mientras trataba de encender y apagar luces, decidí que necesitaba a algún tipo de mástil de la antena.

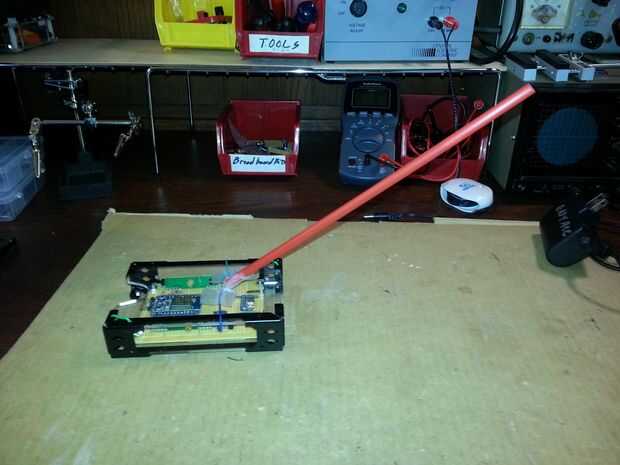

Mástil de prototipo
Como una prueba para asegurarse de que funcionó como se esperaba, tomé una pajita endeble de la comida rápida y corriendo ambos cables de antena a través de él. Luego grabado la paja en la parte superior de la caja, con suficiente cinta para que sea soporte vertical (un poco). Era feo pero trabajado como se esperaba.

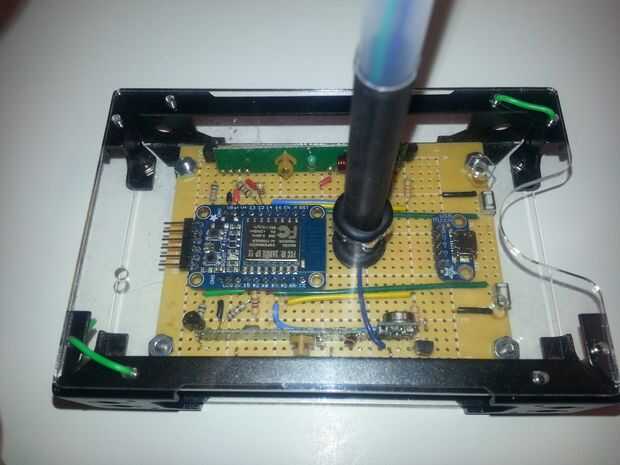

Mástil de real
Una paja parecía funcionar bastante bien, pero quería algo un poco más robusto que el débil utilizado en el prototipo. Mientras estaba de compras, vi una caja de Pajitas de recambio para botellas de agua. Éstos eran mucho más rígidos y sólo la longitud adecuada así que cogí una caja de cinco.
Para colocar el mástil a la caja, he perforado un agujero en la tapa de plástico e inserta una arandela de goma. Este agujero era un poco demasiado grande para la paja pero un poco de encogimiento de calor tubos cabe justo. A continuación os pongo otro ojal en la parte inferior de la paja para proporcionar la fricción con la placa de circuito. Un par de muescas en el ojal inferior y la paja para ejecutar las antenas a través de y todo era oro. Los ojales mantener la paja a través de la fricción y los cables de la antena tenían un mástil bien para acumular.
Desafortunadamente, los cables no están paradas hacia arriba en el mástil y tenían una tendencia a decaer. Afortunadamente, he tenido algunos pequeños ojales que eran apenas el tamaño correcto para caber * interior * la paja er... mástil. Éstos dieron los cables suficiente fricción para mantenerlos tensos.
En las fotos, verás que los cables de la antena parecen tienen la misma longitud. Eso es porque usé del encogimiento del calor para unir dos extensiones que utiliza para sacar los cables por el mástil. Estos no están conectados eléctricamente a las antenas.
