Paso 3: Soldando el cable de retroalimentación
Tengo un Weller WP25. Es una herramienta de trabajo. El dial de halado y comido por el perro en algún momento, pero todavía puedo aproximar la configuración. Configurar la temperatura justo por debajo del punto medio para la mayor parte de mi nuevo trabajo. (~ 550 grados F). La punta que estoy usando es de catálogo # TP-7, si usted está de compras. Puede hacer esta maniobra con un hierro más romas, pero por favor ten para montaje en superficie (SMT) parte adyacente.

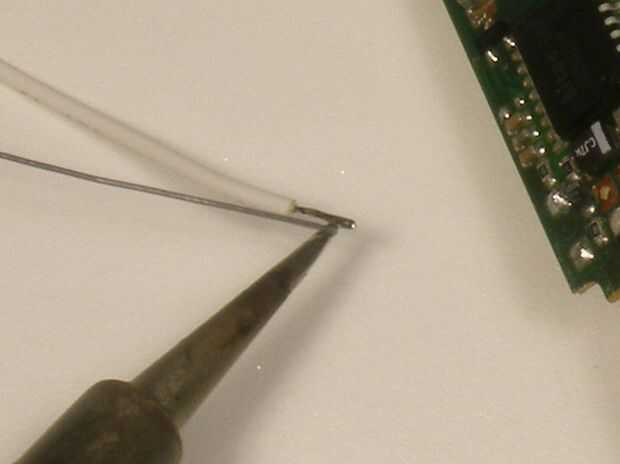

El truco para hacer esto, vaya sin problemas es el estaño el extremo del cable que se agregue al circuito. Primera tira cerca de 1/2" de aislamiento de cable, torcedura para arriba de los hilos y luego añadir soldadura. Hay ya una gota bastante grande en el PCB, por lo que no necesitamos mucho en el cable, pero una buena capa ayudará el flujo de conexión. A continuación, recorte el extremo estañado hasta una longitud que se adapta a la gota de soldadura en cuestión.

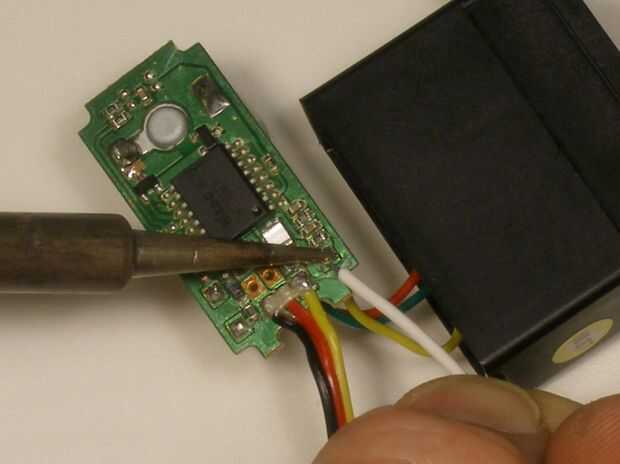

Con el alambre expuesto poco ya estañado se convierte en un bastante directa "calor-em-up". Sujete el extremo cortado y estañado de alambre sobre la gota de soldadura. Si se pega al lejano pasado, tendrá que recortar algunos más (ver última foto de este paso). Cuando esté satisfecho con la longitud, coloque el cable sobre la gota de soldadura y coloque la plancha sobre él. Eres amable de sadwiching el extremo del cable entre el hierro y el blob. Ahora es el momento de cultivar la paciencia. Todo lo que tienes que hacer es esperar a que el calor de la plancha para derretir la soldadura en el cable. Que transmite calor a la gota de soldadura, fusión, y entonces el alambre será mush en el blob. Cuando esto sucede, retire la plancha y mantener sostiene el alambre en su lugar mientras se enfría. Usted puede soplar en él suavemente si te gusta.

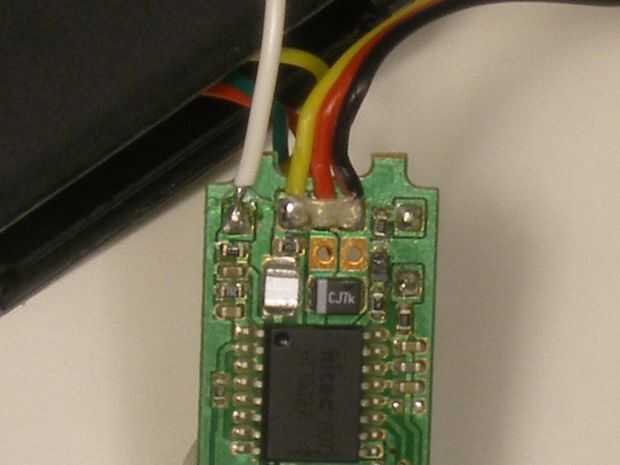

En el caso improbable y potencialmente desastroso que 'puente' la gota de soldadura y vecino más cercano, tengo algunos consejos para tirar de su servo alejarse del abismo. En primer lugar, deje que el frío de las partes. Luego tomar una mirada cercana en el son. Usted debe ver claramente un parche de PCB verde entre la gota y la parte SMT. Que es una resistencia, por el camino y si tienes una lupa se puede leer el valor de tres dígitos (dos primeros números son el valor, tercero agrega los ceros). Tomar una mirada cercana en la última foto abajo. Dentro del cuadro amarillo y justo debajo de la gota de soldadura de interés, el PCB tiene algunos patrones de verdes. Los luz parches de color verdes son rastros de cobre (o campos o pastillas) y las líneas de color oscuras son no conductoras espacios entre huellas. La almohadilla que es el blob es aislada del campo alrededor de él, pero conectada con el extremo izquierdo de la resistencia de SMT. ¿Ves? Buena. Si has puenteado el blob en el extremo izquierdo de la resistencia solamente, entonces tu bien como hecho. Ya hay una conexión ahí. El lado derecho es un problema. Usted puede tratar de mecha o chupar la soldadura lejos, y si hay mucho, puede que necesite probar, pero ten en cuenta que no quieren a mecha o chupar-para arriba la parte SMT! Si hay un pequeño puente, puede cortarlo con el cuchillo. La soldadura es estaño y algunas otras cosas. Muy fácil de cortar con una cuchilla de acero poco. Cuando usted corta, no esperes a ir directamente a través de la mitad de una gota. Es más como talla o whittleing. Debe tener cuidado de no cortar a través de un seguimiento u otra conexión de PCB. Y ten cuidado con los cables.
Si no puede ver la resistencia en el PCB, el siguiente mejor lugar se pega bajo tensión superficial a la punta de tu soldador. Asado.
