Paso 2: Cableado el Servo y el potenciómetro a su LinkIt

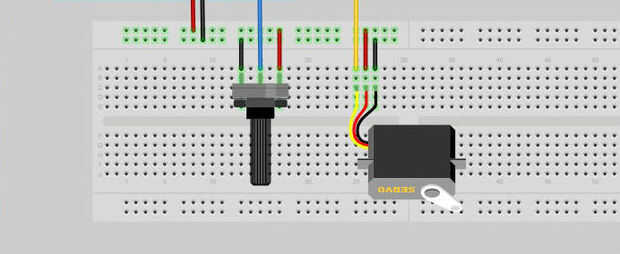

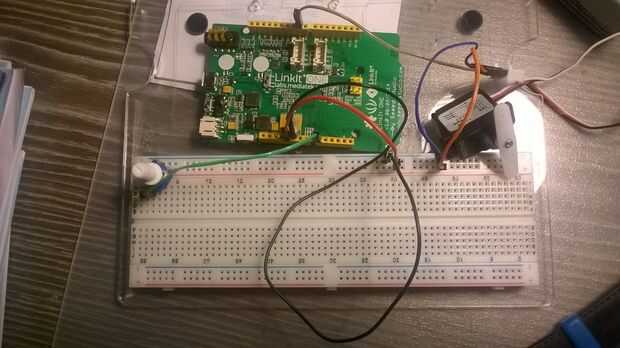

Conecte el cable rojo del servo al pin de 5V en su un LinkIt o carril de alimentación de la placa. Necesita extraer energía de LinkIt uno en el riel de alimentación si usted decide ir con la segunda opción. A continuación, conecte el cable negro del servo en el pin GND en LinkIt uno o el carril de tierra de la placa.
Después de esto, conectar el blanco (o amarillo en algunos casos) del alambre a uno de los pines analógicos de LinkIt un tablero. Es a través de este pin que la Junta se comunicará con el servo, dirigiendo en varias posiciones.
Repita este proceso con el potenciómetro, con cada pierna a la derecha o hacia la izquierda va a 5V y el otro a la tierra, mientras que el pin central debe estar conectado a otro pin analógico en LinkIt uno.
