Paso 2: eje X
Pedimos que el anillo interior el eje"X".
Básicamente hombre-manejamos esto juntos en el tornillo de banco. Si usted tiene un freno de la flexión, entonces somos envidiosos :-)
El eje X debe ser el tamaño de la placa de Lego que va a utilizar, por lo que para el Lego grande verde placa de base (artículo #626), debe ser 10 x 10 pulgadas. Para el Lego X-Large gris placa base (elemento #628), debe ser 15 pulgadas por 15 pulgadas. Para el resto de este Instructable, utilizaremos las medidas de la placa base verde.

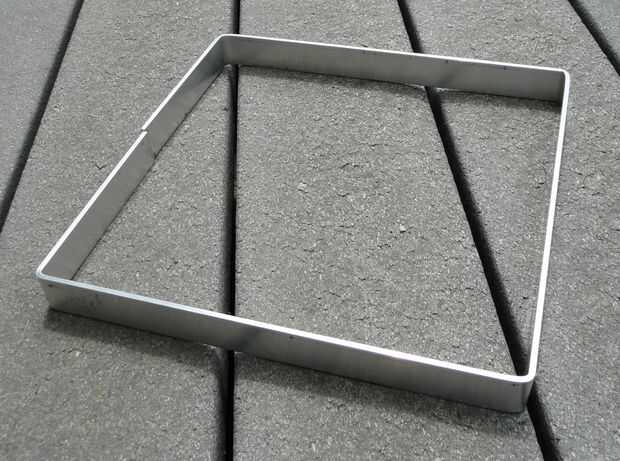

Cortar 1" aluminio barra a la longitud, luego había marcado donde deben ir las curvas. Luego sujeta la barra en un tornillo de banco para doblarla. Nota la conexión es en medio de un lado en lugar de la esquina. Esto tenía sentido para nosotros ya que obtenemos el espesor extra para el árbol, y parecía que sería más fácil de unirse a él en un lado más que en una esquina.

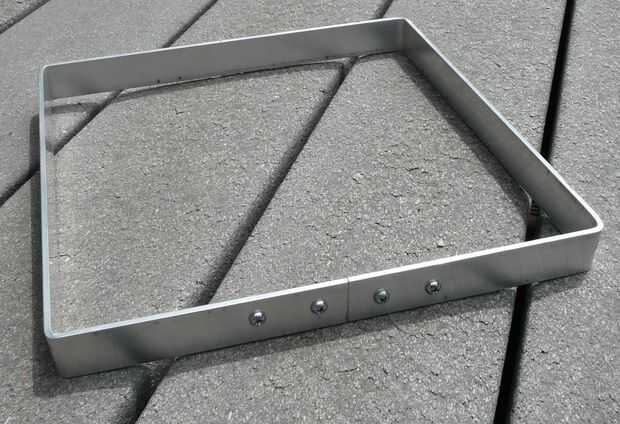

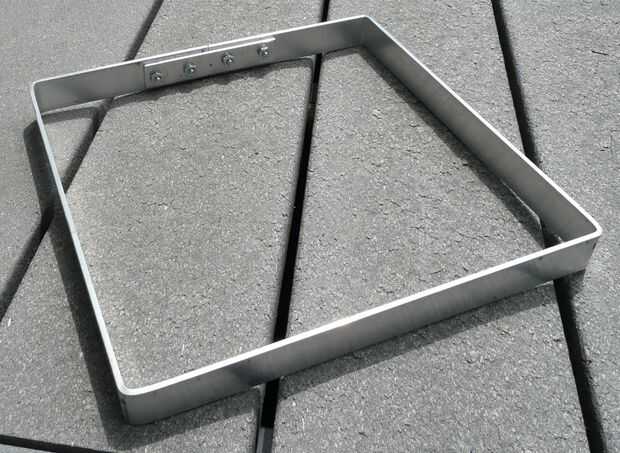

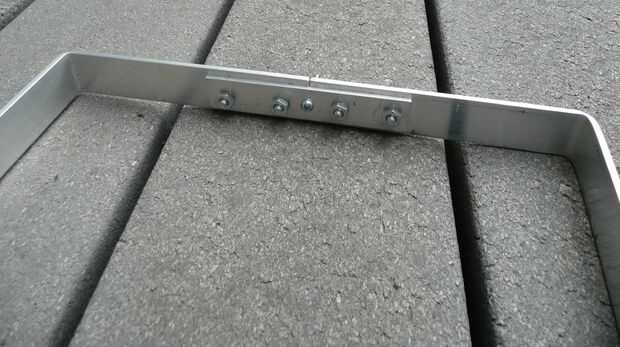

Una vez que fue doblado en forma, utilizamos un pedazo más pequeño para unir los extremos y utiliza 4 tornillos #6 para sostener con tuercas y arandelas de presión de fractura.

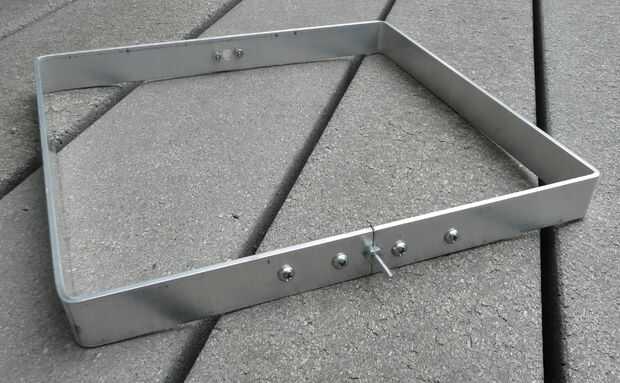

En el medio donde hemos utilizado la placa pequeña para unir los extremos, coloca un perno de 1" #6 hacia fuera del ring. Este será el pivote para el eje X.

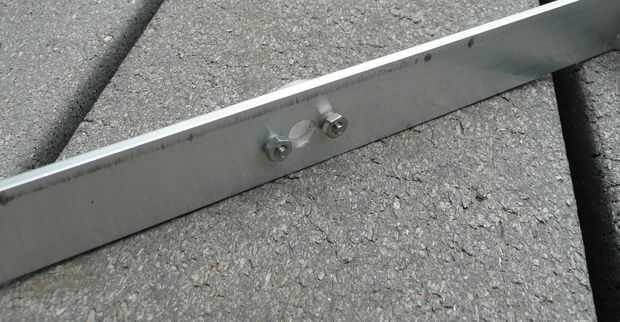

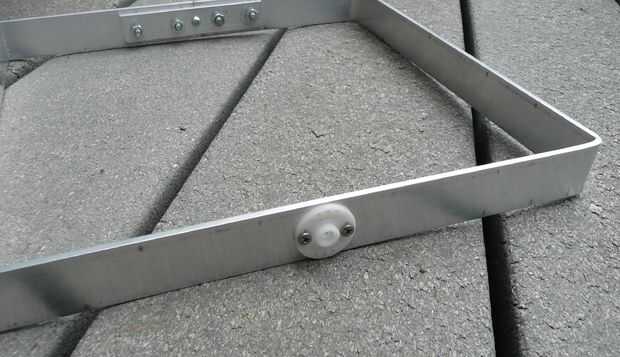

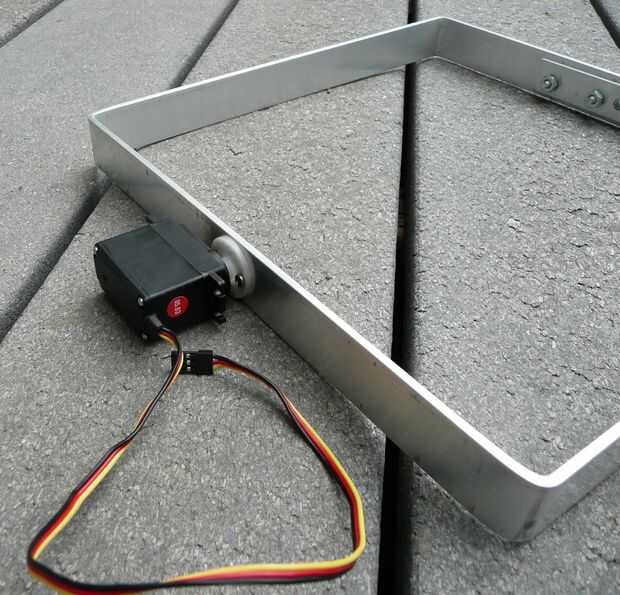

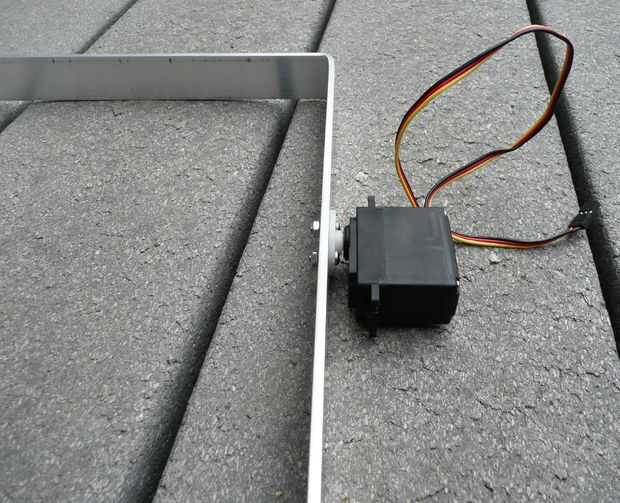

En el lado opuesto, colocamos un cuerno del servo. Hemos perforado un orificio grande para el reborde de plástico alrededor del centro (en el otro lado de donde el servo se conecta), a continuación, utiliza un par tornillos de #6 para montar el cuerno del servo. la corneta se monta en el exterior del anillo. El gran agujero en el centro permite el tornillo de ajuste de servo a apretarse desde el interior.
