Paso 3: Construcción del eje Y
Hay dos maneras de hacer el eje Y. Usé 1/8 barra de aluminio grueso y había lo había doblado. 1/16" podría estar bien y sería mucho más fácil de doblar. También podrían hacer los soportes de esquina de aluminio del ángulo o usar soportes estándar y sólo 4 piezas rectas de aluminio. Puede facilitar la construcción ya que doblando el metal perfectamente puede ser complicado, pero plegado es muy rápido hacerlo y el enfoque de soporte puede ser más pesado y requiere mucho más tornillos y agujeros.

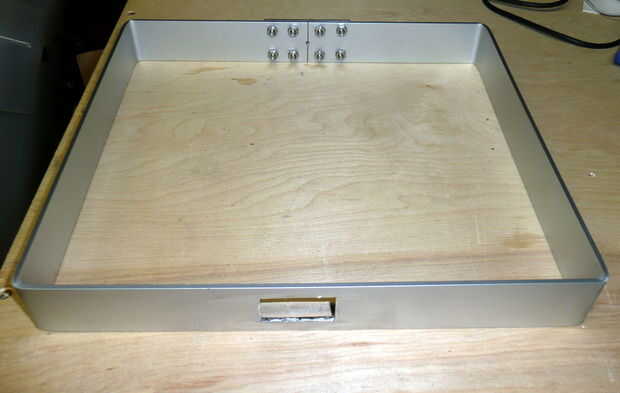

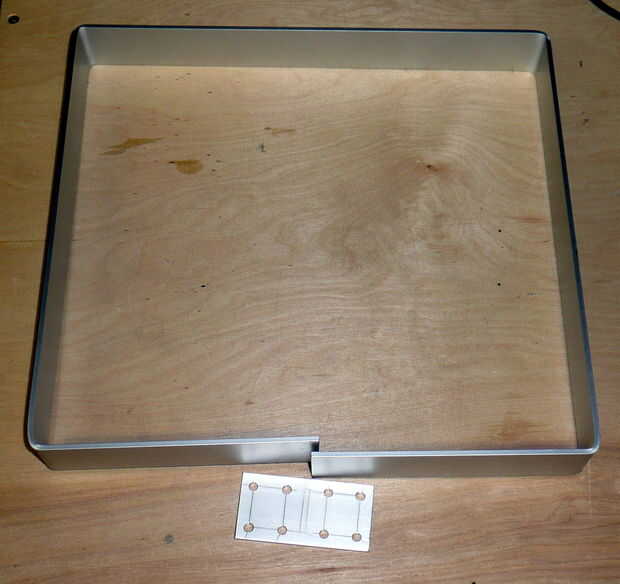

Para este proyecto, el eje Y fue 11,25 "x 12". Para el enfoque de flexión, partí uno de los lados de 12" para soporte. En mi caso, con el 1/8" Unión metálica frente al servo permitido equilibrar muy bien para que el servo no necesita luchar mantenerlo nivelado.

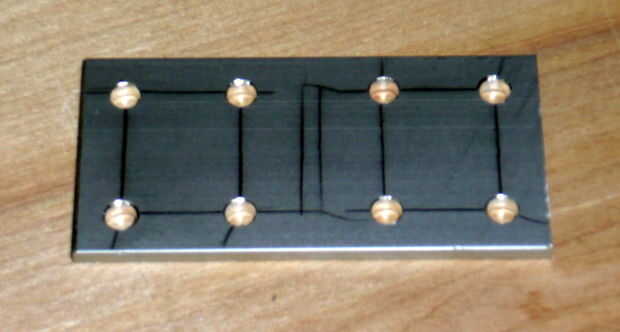

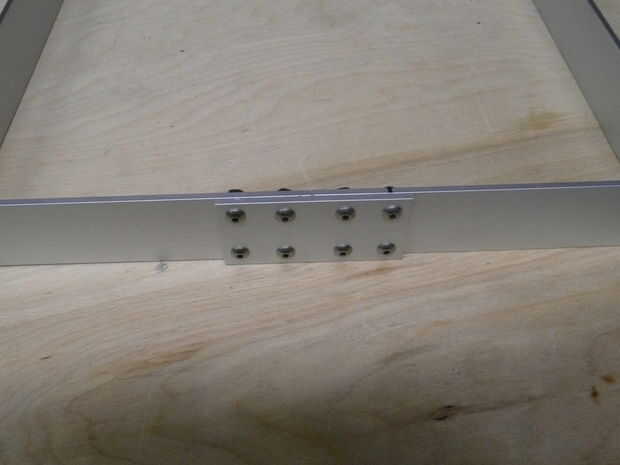

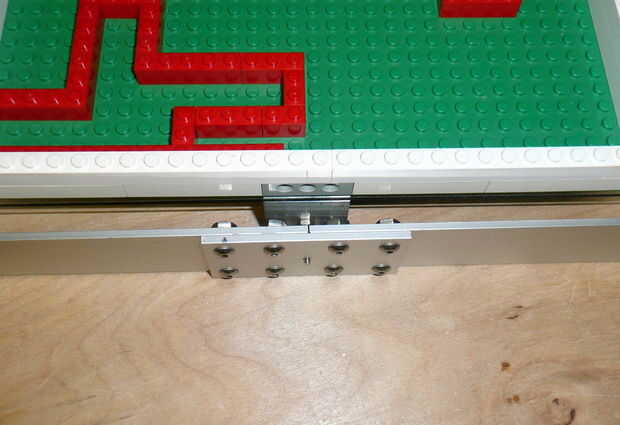

Para participar en el bucle, utilicé 1.5" pedazo de barra y agujeros perforados 3/6" y usados #8-32 1/2" tornillos largos con tuercas de seguridad. Perforado el 8 agujeros en la pieza de Unión en primer lugar, luego remontar esos agujeros en el eje Y, tendido en una mesa para hacerla se alinean muy bien. Con el enfoque de soporte de esquina, este paso no sería necesario.

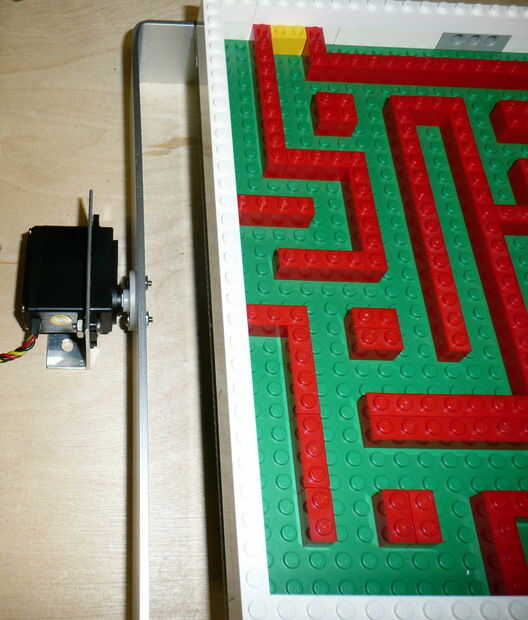

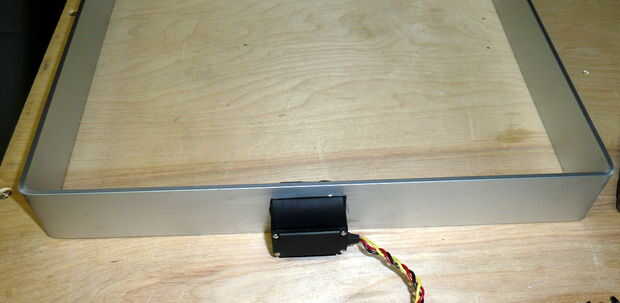

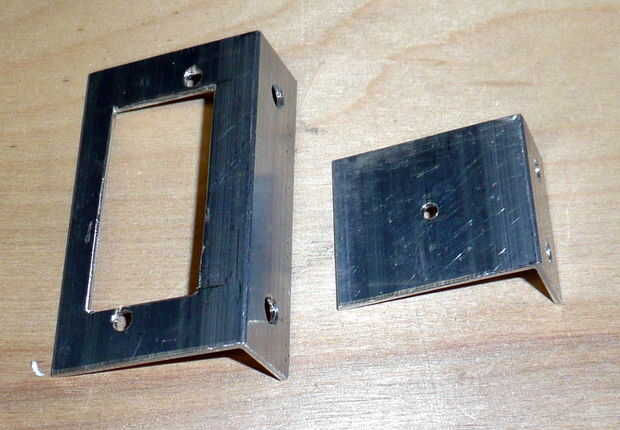

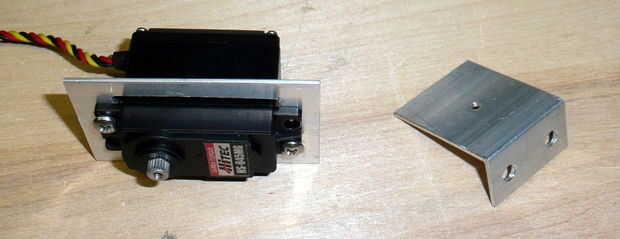

En un lado del eje de las Y, el servo para el eje Z debe montarse. Trazó el contorno de servo, asegurándose de que el cuerno del servo estaba en medio de la cara. El cuerpo del servo será un poco fuera de serie. Luego utiliza una herramienta Dremel para cortar el rectángulo y cuadrado y liso había presentado. Para montar el servo, usé el servo sí mismo como un guía y dos 7/64" orificios para los tornillos #6-32 para montarlo. Utilicé un tornillo, una arandela de split y una tuerca para mantenerlos - no había espacio suficiente para una arandela plana.

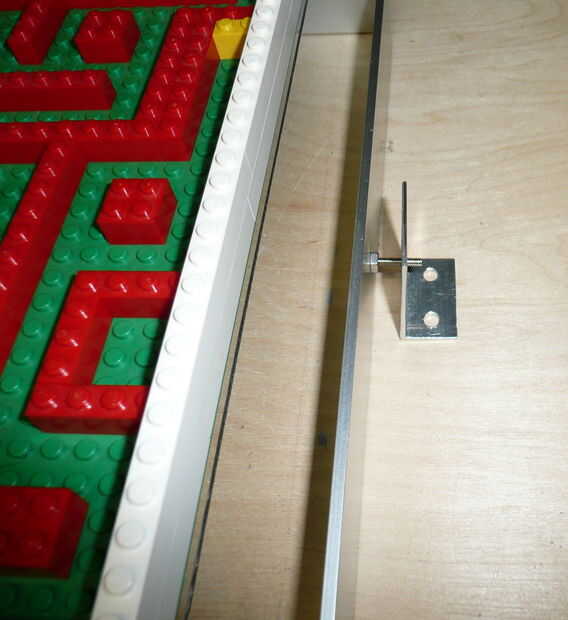

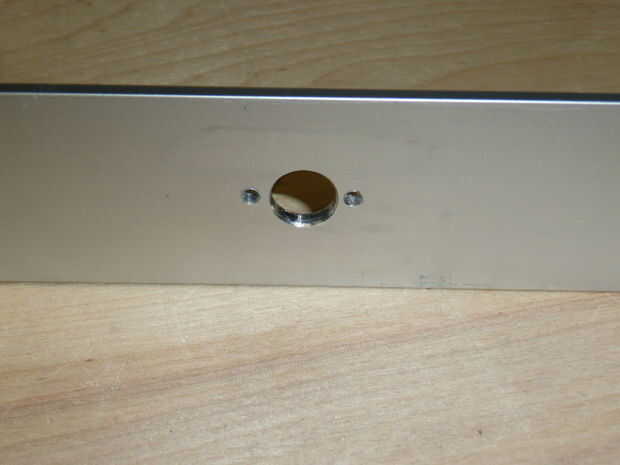

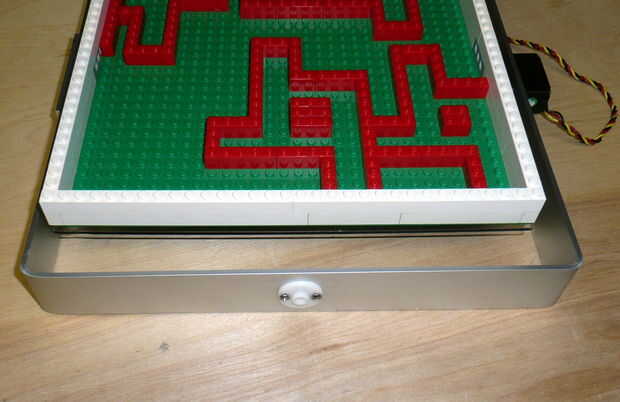

En el lado opuesto del servo, en la escuadra de Unión, perfore un agujero de 7/64" para el pivote caber en a.

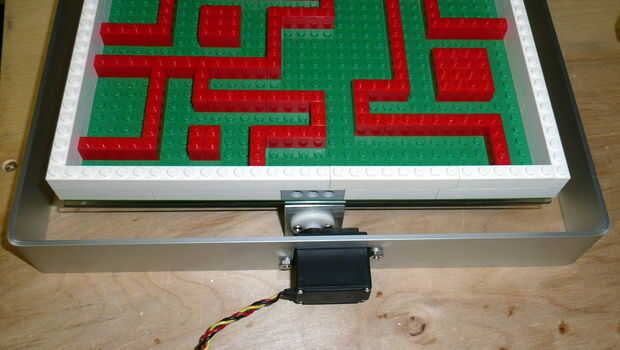

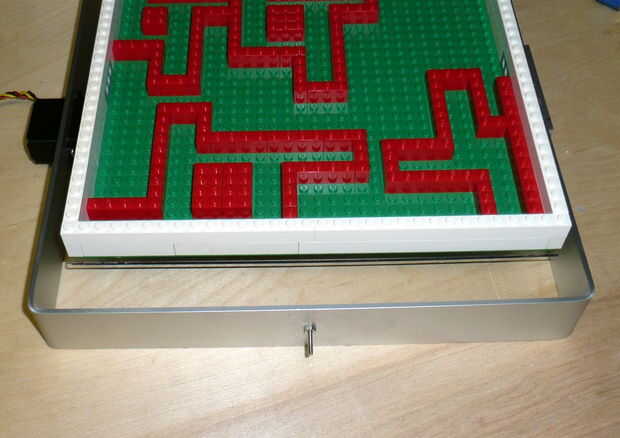

Un cuerno del servo y el pivote que deba agregarse al eje de Y - al igual que en el paso anterior.
