Paso 3: impresión 3D una Servo válvula controlada

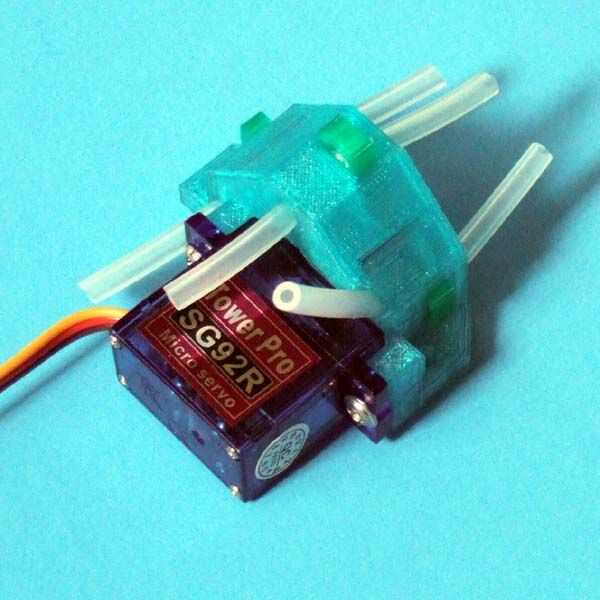

La válvula servo controlada es realmente de 3 válvulas. Todos pueden ser apagado o pueden ser abiertos uno a la vez. Se rota una leva que presiona contra un seguidor de leva (camfollower.stl) para abrir las válvulas. La válvula servo controlada puede reemplazar las válvulas de solenoide convencionales 3. Se ha probado a más de 4.000 ciclos y no mostrar el desgaste en las piezas.

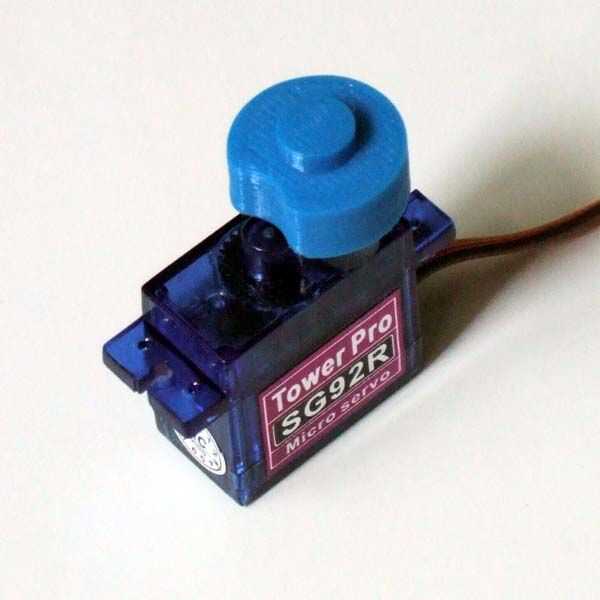

Pic3 muestra cómo un corte hacia abajo de horn de servo encaja en la cam.

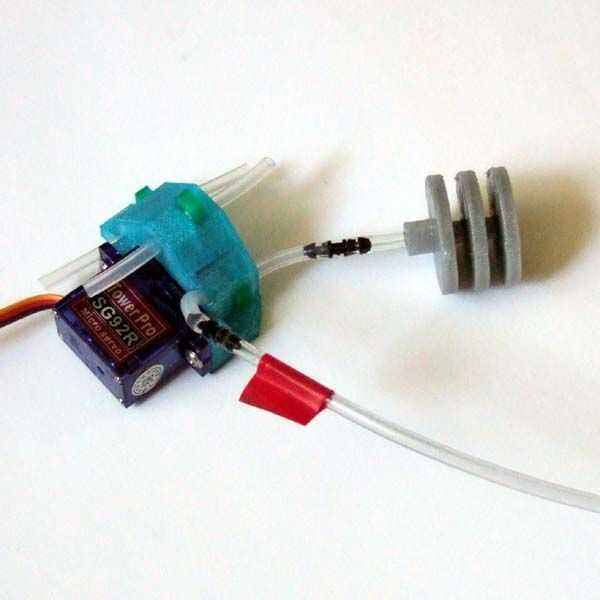

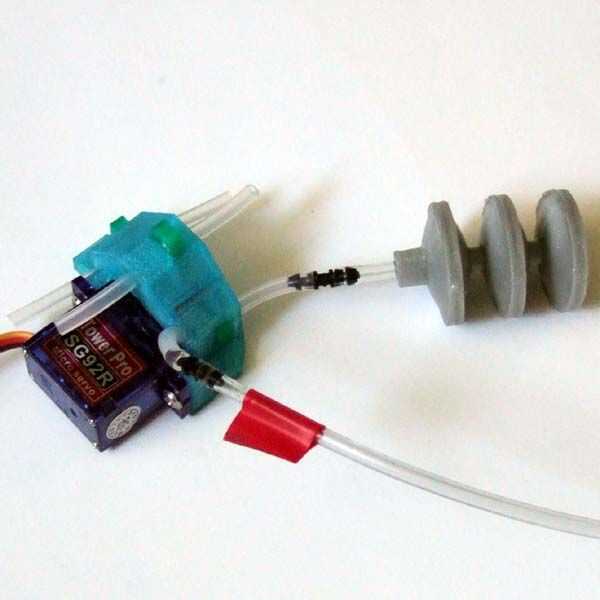

Pic4 y pic5 muestran la válvula cerrada y bajo 22 psi presión y luego abrir para activar 3d impresión músculo artificial.
Imprimir la válvula
Un Makerbot Replicator 2 fue utilizada para imprimir esto y las otras partes de la válvula. Aquí están las opciones:
Relleno: 10 por ciento
Conchas: 2
Altura de la capa: .2mm
Temperatura: 230 C
Velocidad de extrusión: 90 mm/s
Viaja de la velocidad: 150 mm/s
Sin soportes y sin balsa.
