Paso 5: Diseño de interfaz gráfica de usuario

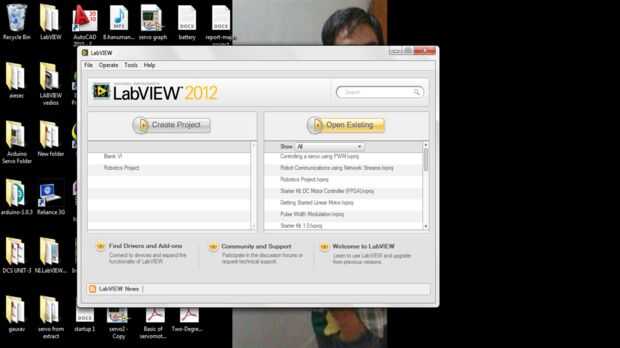

PASO 1: LANZAMIENTO LABVIEW
PASO 2:
Lanzamiento VI en blanco
PASO 3:

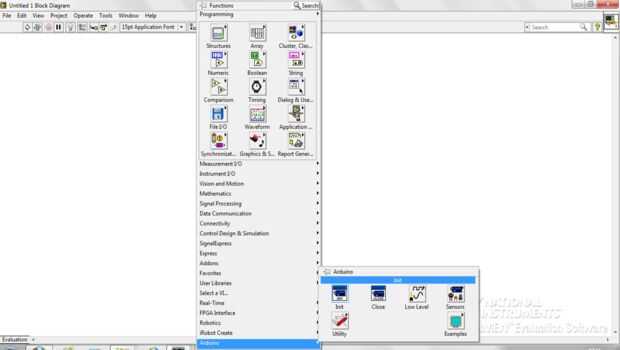

Haga clic derecho
Arduino < Inst
PASO 4:

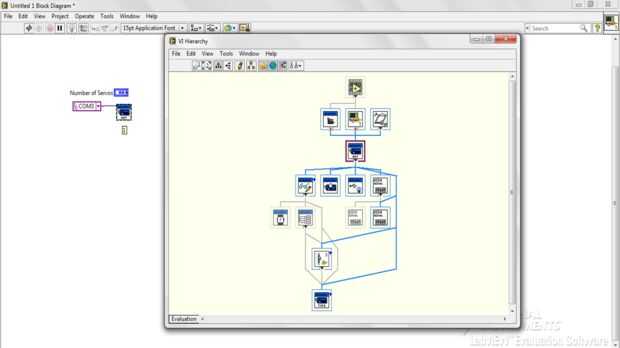

Jerarquía de VI

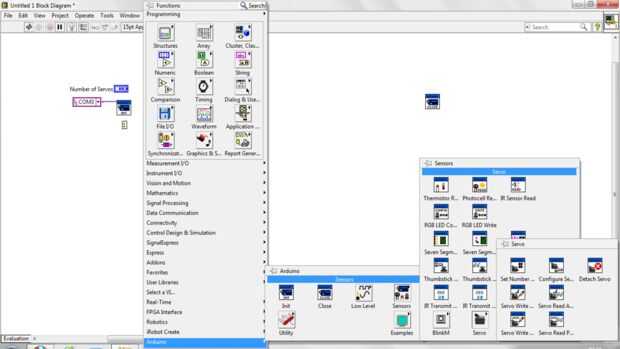

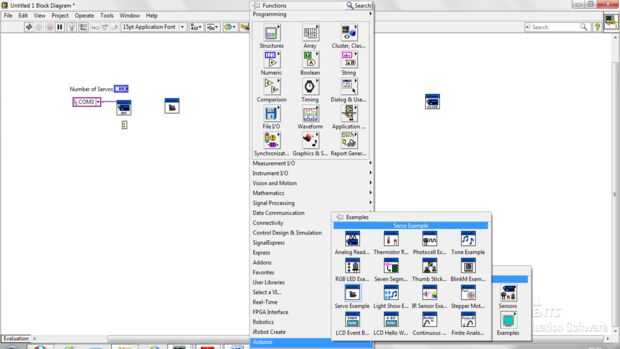

Paso 5: Arduino < Servo escriba < Servo leer
PASO 6:

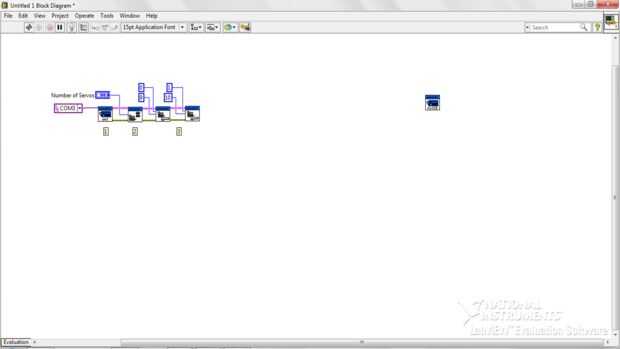

Conectar todas las variables en un autobús
PASO 7:

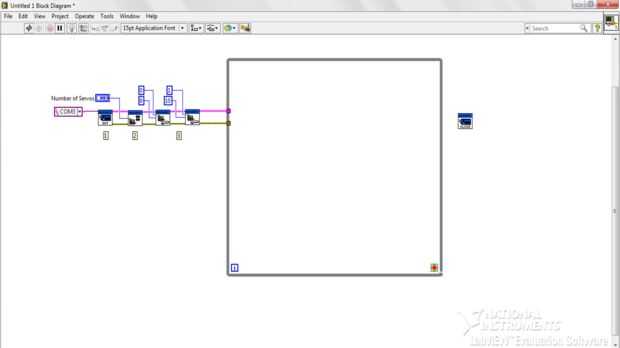

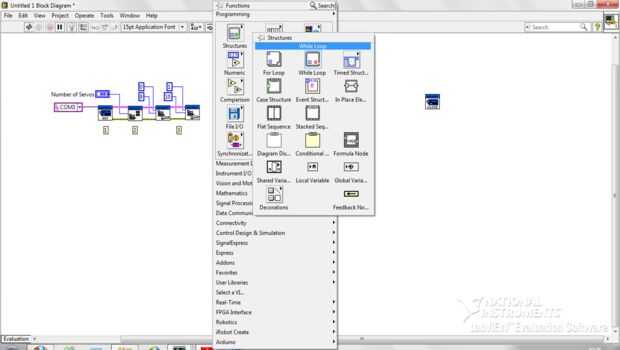

Estructuras < mientras bucle [configurar un tiempo bucle]
PASO 8:

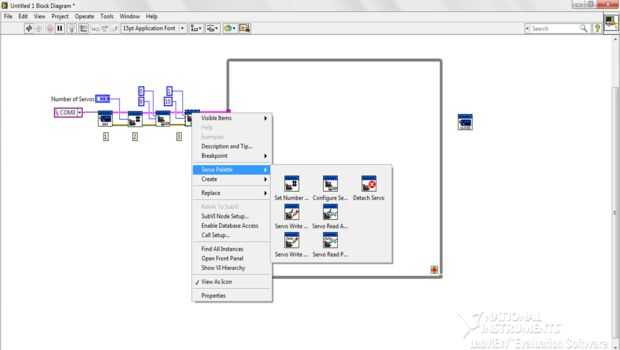

Declarar la configuración de pines de arduino en la plataforma de Servo
PASO 9:

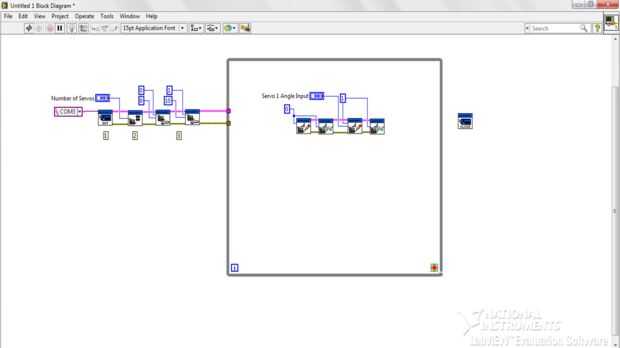

Escriba en el Servo y leer los valores de entrada de usuario.
PASO 10:
Conectar en el único autobús.
PASO 11:

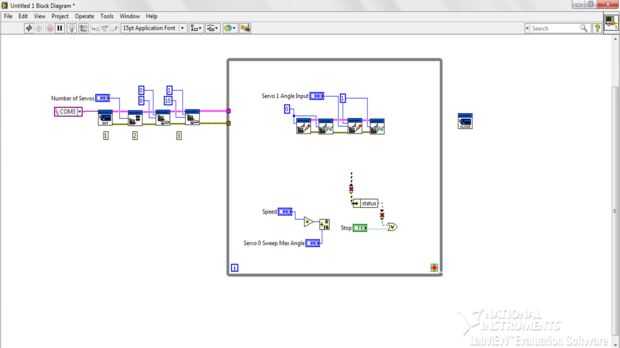

Crear dentro de la lógica mientras que lazo
PASO 12:

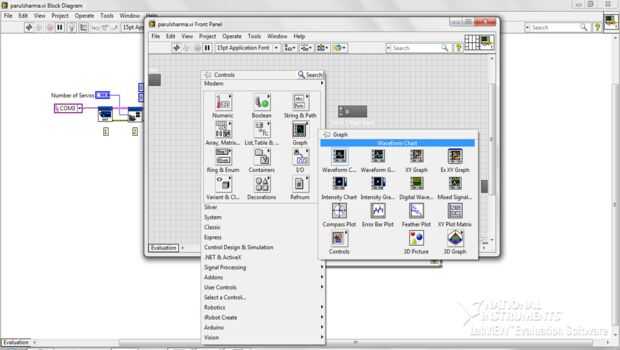

Insertar gráfico [controles < gráfico < gráfico de forma de onda]
PASO 13:

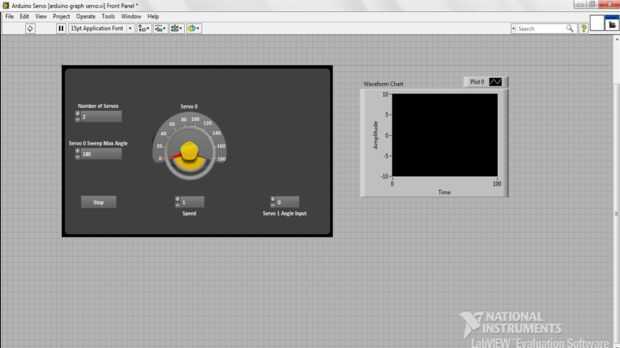

Lugar este gráfico en el panel frontal
PASO 14:

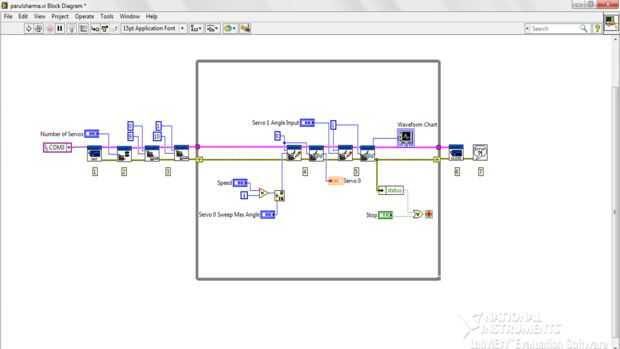

En el diagrama de bloque de conectarse gráfico servos
PASO 15:

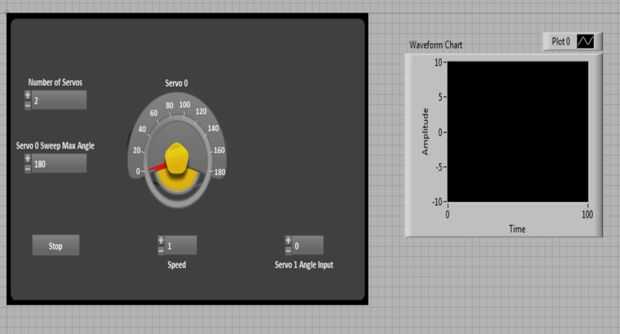

Inserte el medidor de barrido para panel frontal
PASO 16:
Cerrar el lazo en el cierre de Arduino
PASO 17:

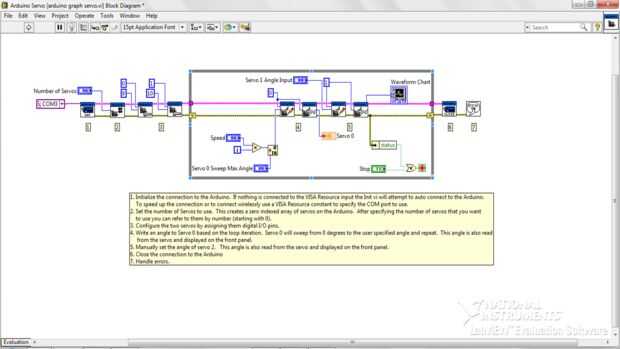

Inicializar error y deje de conectar con Arduino
PASO 18: Comprobación de errores. [Si símbolo en la parte superior es rotura o vi no es completa o hay algunos missconnection
PASO 19: GUARDAR
