Servo por cara (2 / 4 paso)

Paso 2:

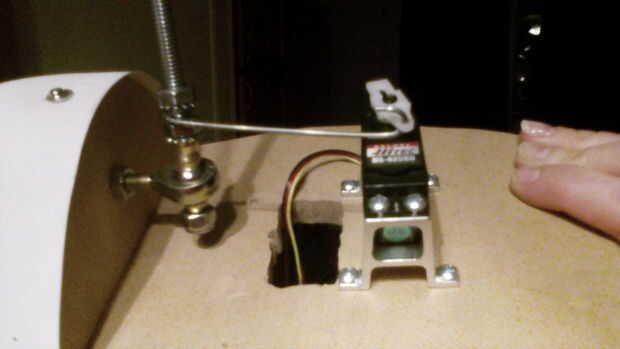

Para mover la cara hacia arriba y hacia abajo usé un extremo de la varilla de 1/4 y que unido a una pieza de mdf. El mdf fue unido a la placa principal y una varilla roscada de 1/4 fue insertada en el extremo de la varilla. Nota: La primera imagen no fue el Consejo final que se utilizó. El cuadro es mostrar cómo las piezas se esté conectadas.

mangas de compresión de 1/4" fueron colocadas por encima y por debajo del extremo de la varilla y una tuerca de fijación de nylon fue unida a la parte superior de la varilla roscada.

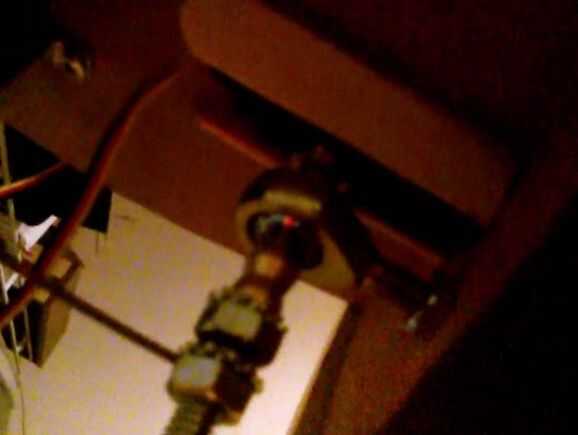

Un 1/4" tuerca de fijación fue agregado debajo de la manga de compresión inferior y una varilla de grueso calibre (es la parte metálica de una bandera de riego) fue atada y utilizada como un brazo de servo. Otro 1/4" tuerca de fijación se utilizó para mantener el brazo en su lugar y un soporte de servo vertical adicional fue utilizado para fijar el servo.

Para evitar que la cara bamboleo lado a lado, una pista fue agregada que fue realizada utilizando un depresor de lengüeta de corte por la mitad y caliente pegado a cada lado de la tuerca de nylon.
