Paso 1: ISP Cable
Construcción: Hay un par de maneras de hacer esto. Usted podría tomar 2 headers hembra 2 x 6 y cables de soldadura o puede tomar seis puentes de adaptador hembra como estas.
http://www.eBay.com/ITM/New-31cm-40-PCS-Rainbow-color-Flat-for-Arduino-Jumper-cable-WIRE-2-54mm-1P-F-F-/330885863082?PT=LH_DefaultDomain_0&hash=item4d0a5596aa
He utilizado el segundo método.
Dos Arduinos con conectores ICSP/ISP
6 adaptadores f-f
1 adaptador de m-m

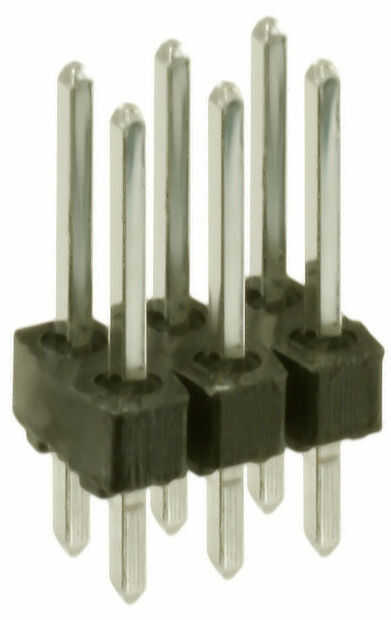

Pin 1 de la identificación de conectores ICSP/ISP. Estos conectores son cabeceras masculinos 2 x 3. Vea la foto. A veces el pin 1 se identifica por un punto o un 1 o si voltee el Arduino, el pin 1 es cuadrada en lugar de cojín redondo.

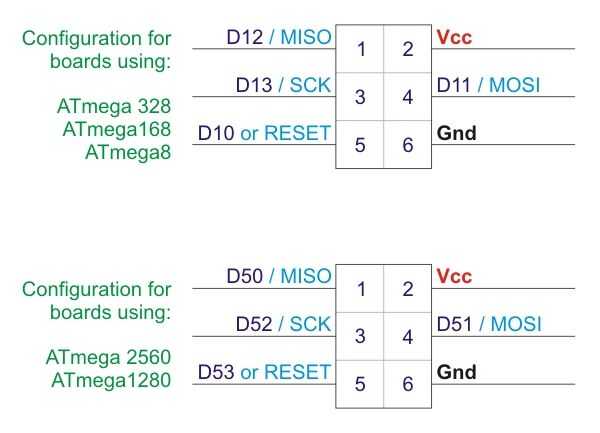

Lo que me gusta hacer es asegurarte de con un DMM y cheque que pin está conectado a tierra. Este es el pin 6 del conector y el pin 1 es el opuesto. Ver dibujo de pinout.
Para futura referencia, marco pin 1 con esmalte de uñas rojo.
Ahora tienes pin 1 identificada en los dos Arduinos. Identifican como la fuente de Arduino. Fuente es el Arduino bootload Arduino, la objetivo.
Uno de los adaptadores f-f y conectar 1 a 1 en los dos conectores ICSP de Arduino/ISP.
Tomar otro y conectar 2-2, 3-3, 4-4 y 6-6
Tomar otro f-f y conecte un extremo al pin 5 en el Arduino de destino .
En el otro extremo, conecte el adaptador de m-m, enchufe el otro extremo en D10 Jefe femenino de la fuente.

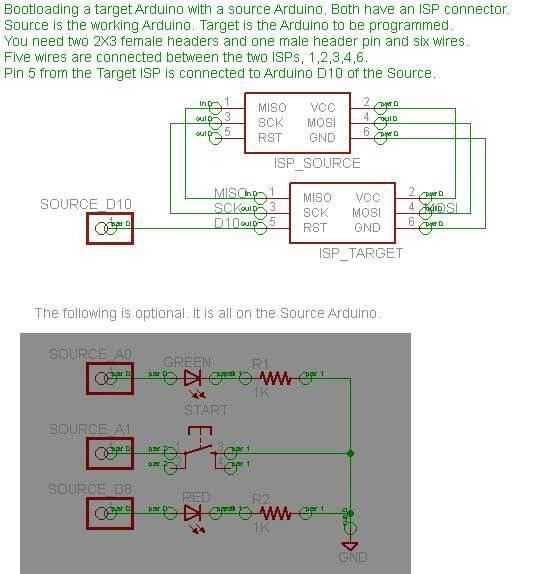

Ver cuadro y diagrama esquemático.
Entonces envolvió ambos conectores con cinta transparente para mantenerlos en orden.

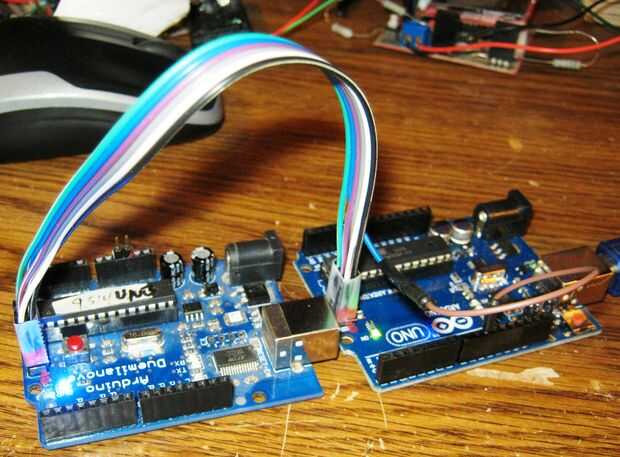

Y marqué cada 1 Pin con esmalte de uñas rojo. Vea la foto.
