Paso 2: LED indicador
(Pido disculpas por las fotos borrosas)
Utilizando sólo el cable del ISP, es un poco más difícil de decir si se bootloaded correctamente o no. Así que construí un LED indicador para el éxito.

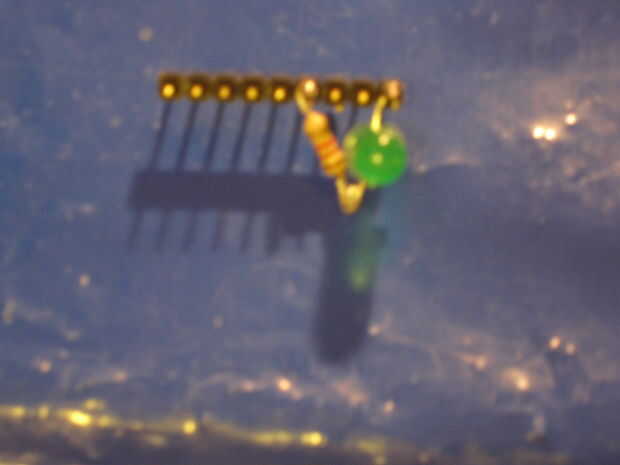

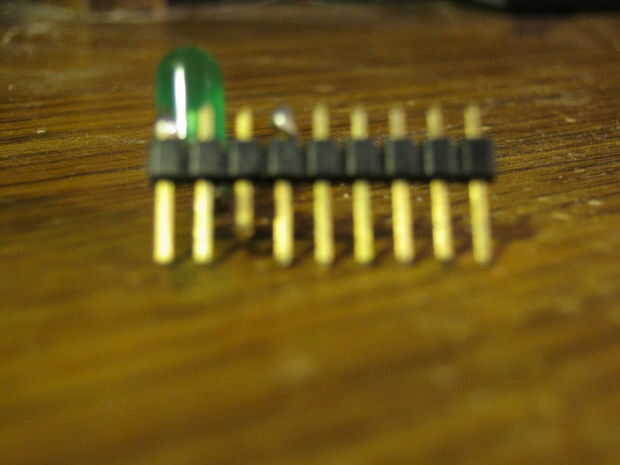

Usé un encabezado macho de 9 pines, una resistencia de 1,2 K ohmios y un LED verde.
Un lado de la resistencia es conectado al pin header para A0, el otro lado al lado positivo del LED.
El lado negativo del LED está conectado a tierra.
Punta: No importa si la resistencia o el LED está conectado a A0. Importa si el LED está conectado al revés o no. También el valor de la resistencia no es de crítico. Un valor menor significa un LED más brillante.
Técnicamente te realmente no necesita nueve pins pero me gustaria tener el encabezado extendido hasta el final de la fila por lo que es más difícil poner en los agujeros equivocados.

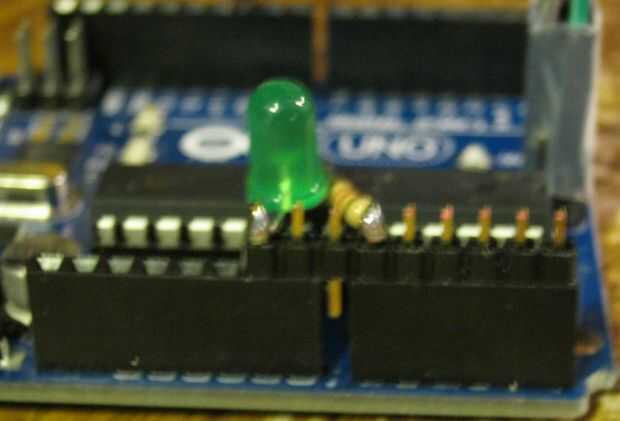

Es otra cosa que hice: observe un perno que sobresale entre las dos cabeceras femenino en el Arduino. Había doblada la parte inferior de ese perno para que no se inserta en el agujero de encabezado incorrecto. Vea la última foto.
