Paso 3: Lector de humedad
La hoja de datos muestra cómo conectar el sensor con un temporizador 555 (debe utilizar tipo CMOS).

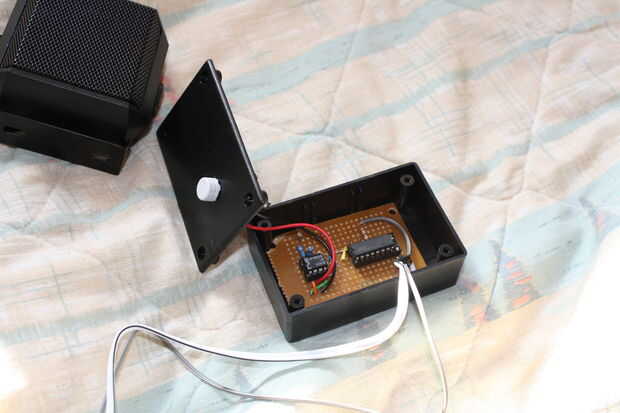

Usé este circuito para enviar pulsos de datos a Arduino. Al principio encontré los pulsos estaban demasiado juntos y no dio alto suficiente discriminación, por lo que a la salida de los 555 puse una brecha digital por la viruta de diez. Este hecho por lo que la longitud de onda de pulsos fue en los cientos de microsegundos en lugar de las decenas de microsegundos.
Adjunto encontrará la hoja de datos que tiene el diagrama del circuito con el temporizador 555.
Usé la misma línea de estilo paso tornillos tal como se describe con el termistor como un ir entre este sensor y Arduino.
Para probar esto, conectar la salida de alimentación del altavoz (6volts hará) y de respiración en el sensor, debe oír un descenso en la frecuencia.
