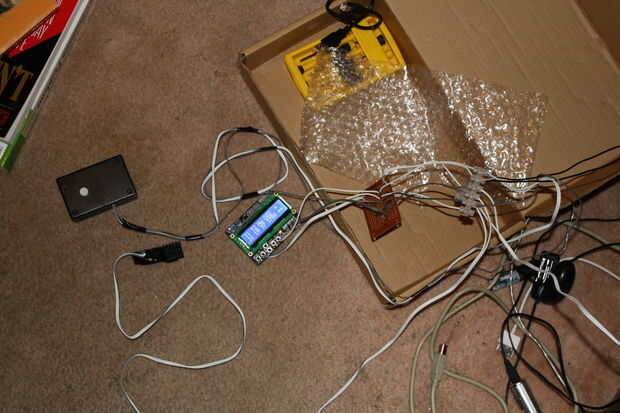

Paso 5: Conectar el Arduino

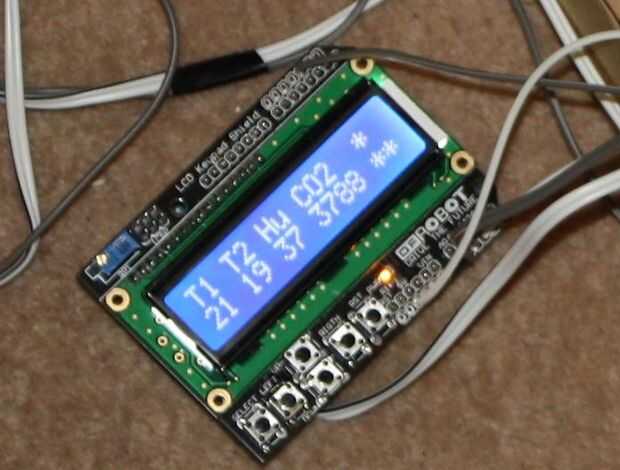

El protector de teclado va justo encima de la Arduino.
La soldadura en el escudo de los divisores del voltaje termistor separados entradas analógicas 1 y 2 de analógico, analógico 3 tiene en la entrada de Co2.
Soldadura a digital 2 la entrada de humedad.
La soldadura en la fuente de alimentación, te recomiendo 7 voltios de la fuente como el lector de C02 necesita 6 voltios menos. Soldar la fuente de alimentación en el camino entre la Junta y luego soldadas a partir de ahí a Arduino.
Alimenté el 6 voltios para alimentar el sensor de humedad y sensor C02 directamente (como el C02 junta tenía un regulador de voltaje), pero el voltaje de referencia de 5 voltios desde el Arduino se utiliza para el divisor de voltaje de sensor de temperatura.
