Paso 6: Relés de alimentación y conexión a Powerboard

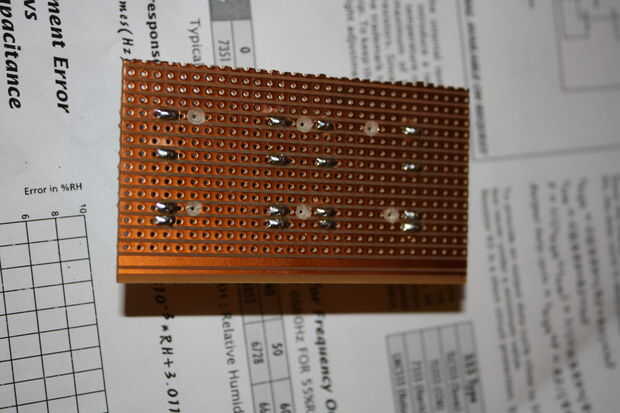

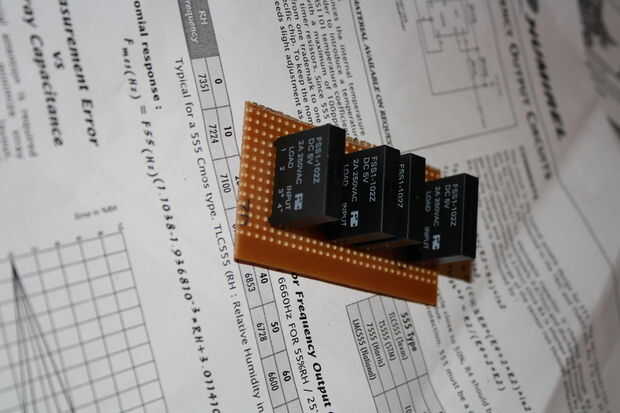

Los cuatro relés red a algunos Veraboard de la soldadura.

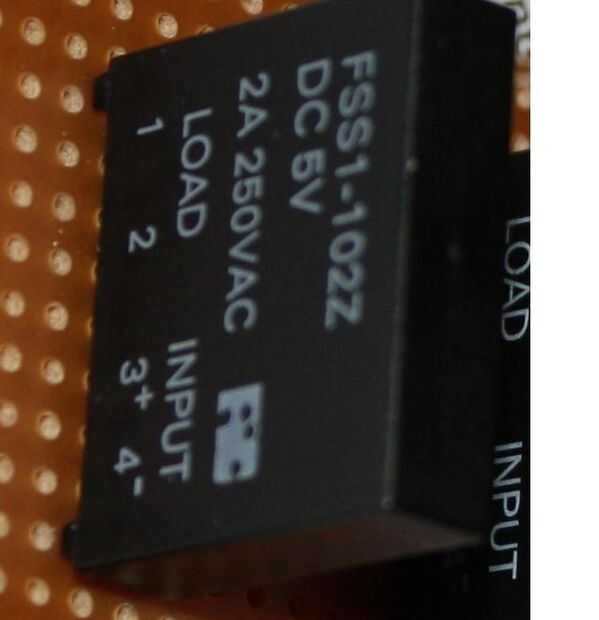

Mi relés habían marcado en los "+" "-" y dos pasadores de carga. -Pines está conectado a Arduino de tierra, cada uno + está conectado a los pines digitales del arduino 3, 11, 12, 13.
La carga es lo que cambia la señal de red activa y esto solía para pasar cada activo individual dentro de la powerboard.

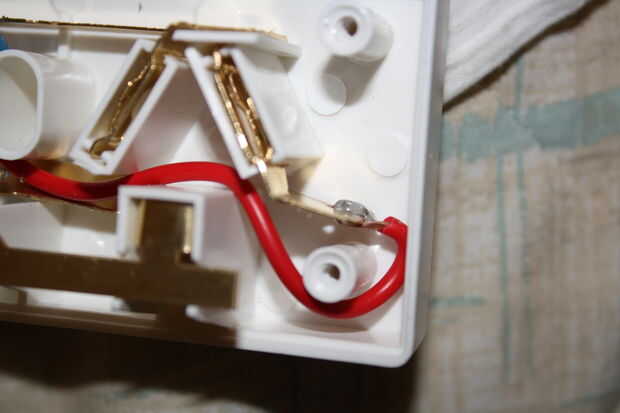

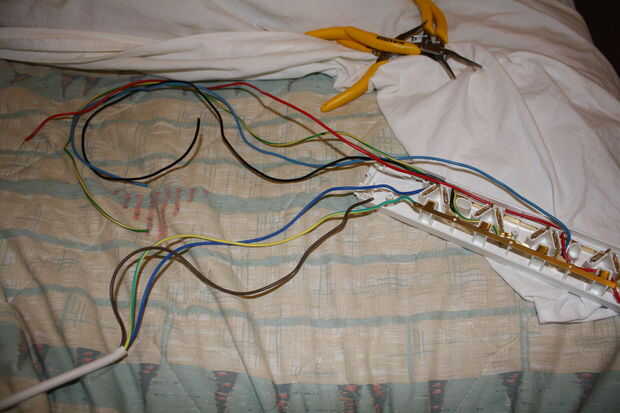

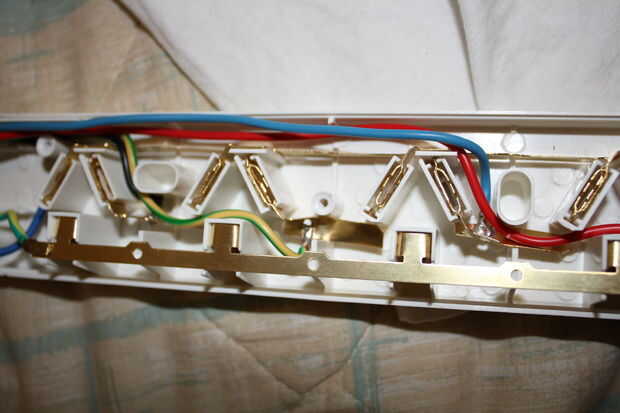

Apertura de la placa de potencia quita la tira de cobre los activos de conexión y cortar en cuatro piezas separadas. Soldadas en cada pieza fue uno de los cuatro cables que se sueldan en uno de los pasadores de carga de cada uno de los relés.
El cable activo de la red se conecta a la otra carga sobre el relé.

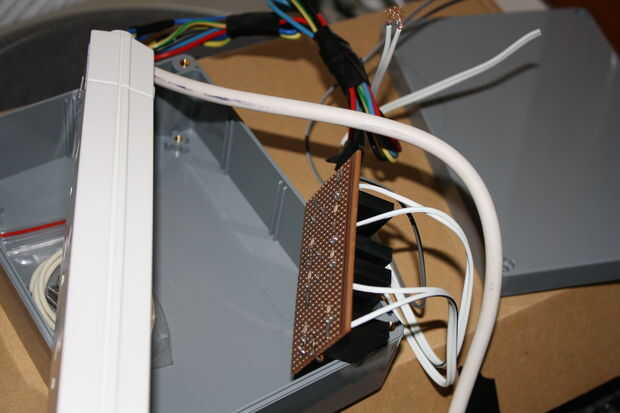

Le puse pegamento caliente donde normalmente iría el gromit en la salida de powerboard, y también puse pegamento caliente alrededor de los cables de alimentación cerca de los relés, para darle algo de fuerza extra.
