Shake Timer (1 / 4 paso)

Paso 1: Construir el circuito

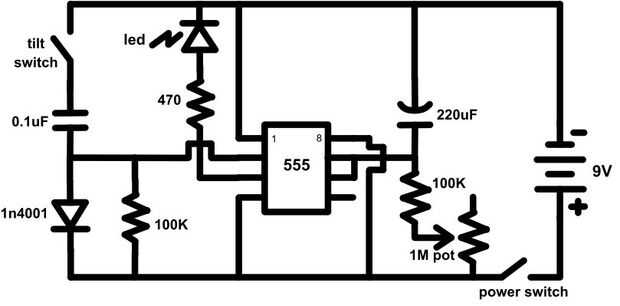

Construir el circuito según el esquema. El esquema está muy cerca de la disposición de componentes. Cuando se establecen los componentes asegúrese de que la Junta cabrá en el interior de la tapa del tubo un correo electrónico. Rellenar la Junta proto y soldadura para arriba.

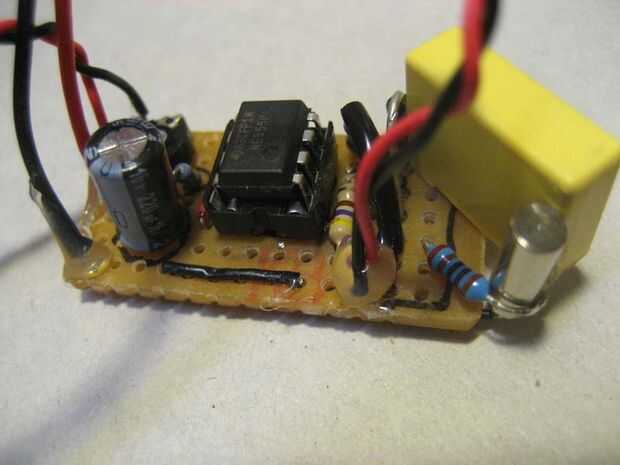

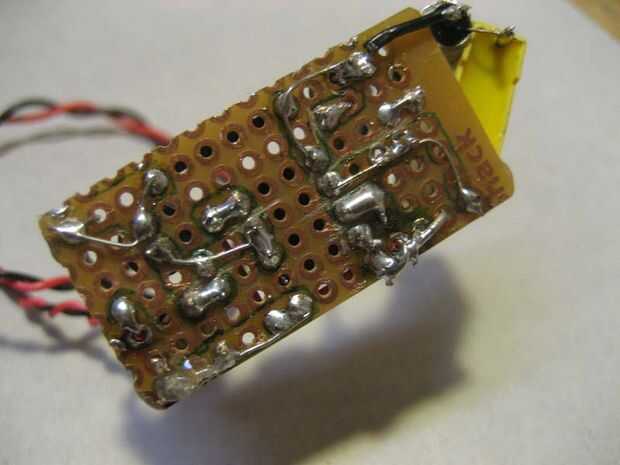

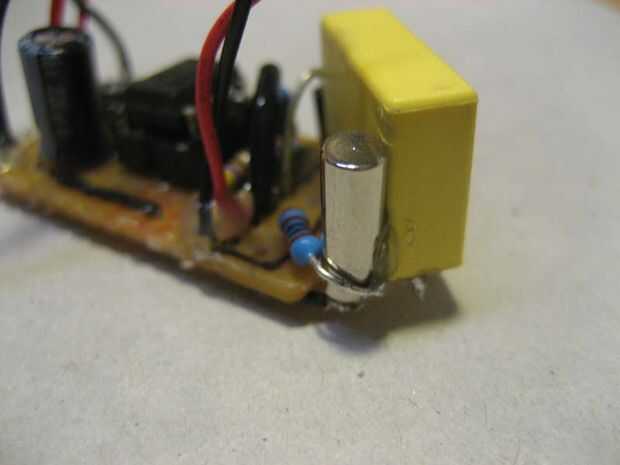

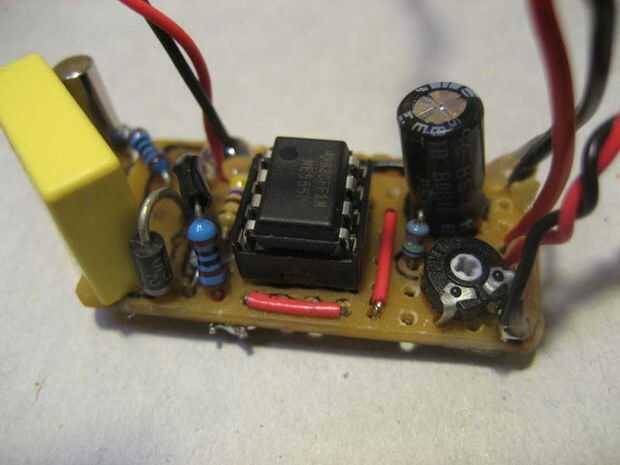

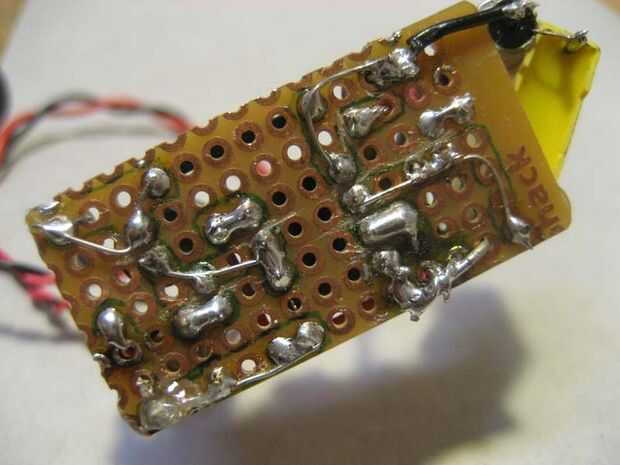

Las fotos muestran una versión modificada de 1. Una versión menos feo se puede poner juntos al comenzar desde cero.

Cuando termine de soldar todo, prueba del circuito. Temporalmente Coloque la batería, interruptor de encendido y LED. Sacudirlo. El LED debe encenderá por un período de tiempo y luego se apague. Ajuste la longitud de tiempo que el LED permanece encendido mediante el ajuste del potenciómetro.
