Shaker estilo Rectangular cónico pierna (6 / 9 paso)

Paso 6: Insertar plano sobre el que crear pierna inferior dibujo para Loft

Punto culminante a la cara superior de la pierna para definir el tipo de inserción plano y el plano de referencia para la dimensión. Tener una cara plana o plano de referencia seleccionado al seleccionar insertar plano crea una paralela del plano al plano seleccionado a una distancia de desvío.

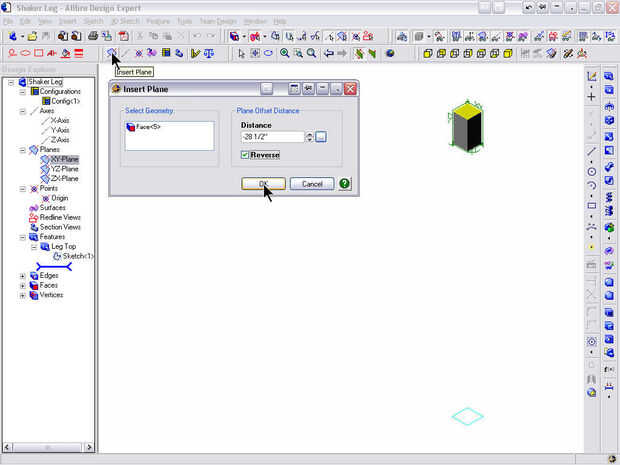

Seleccionar insertar plano para abrir la ventana de diálogo para crear un nuevo plano de referencia a una distancia de la superficie de la cara seleccionada.

Entrar en 28 ½" para la distancia de Offset plano como esta pierna será 28 ½" de alto. Entrar en el Editor de ecuaciones utilizando la... Editar botón de ecuación a la derecha de la distancia y cambie el nombre del parámetro longitud. Esto le dará un parámetro de longitud en el Editor de ecuaciones para la lista de materiales. Volver desde el Editor de ecuaciones y marque la casilla inversa para crear el plano por debajo del plano seleccionado, en una dirección negativa de Y.

Rueda de zoom/desplazamiento hacia fuera si desea ver la vista previa de plano nuevo. Puede que necesite seleccionar el área de dibujo con un clic izquierdo del ratón para activar la rueda de desplazamiento. Esto también puede ser necesario cuando se trata de utilizar la tecla de inicio para acercar todos. Inicio creará no Zoom correctamente para mostrar el nuevo plano de referencia hasta que una característica es que incluye el nuevo plano.

Pulse el botón OK para crear el nuevo plano de referencia.
