Paso 7: Crear un bosquejo para la parte inferior de la forma cónica de la pierna
Activar el boceto 2D para crear un nuevo dibujo en el plano inferior de la pierna.
Dibujamos el contorno de la parte inferior de la pierna en este plano para definir dos bosquejos sean la forma cónica de la pierna. Utilizaremos estos dos bocetos para crear a un jefe de Loft en la parte cónica de la pierna, que disminuye de 1 1/2" a 1 1/4".
Si es necesario, Oriente al plano de esbozo.
Seleccione el rectángulo por la herramienta de dos esquinas para crear el rectángulo para la parte inferior de la pierna.
Pasa el cursor sobre el icono de origen hasta los cambios gráficos del cursor para mostrar que el origen está activo y el botón izquierdo el ratón para seleccionar el origen.
Hacia aproximadamente 1 1/4" sobre la derecha y haga clic en especificar la esquina opuesta del rectángulo inferior de la pierna.

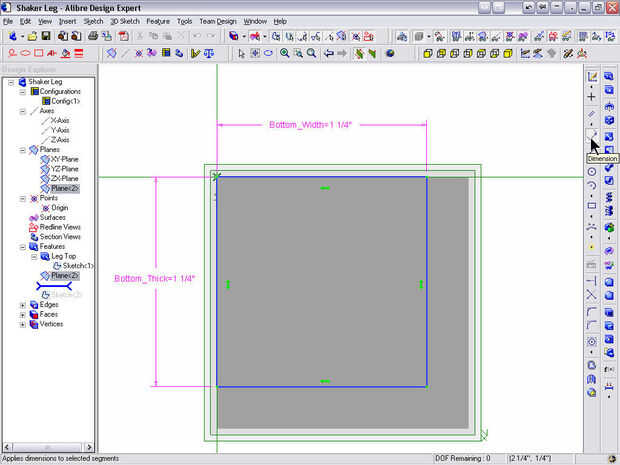

La dimensión del rectángulo para que sea 1 1/4" a cada lado y los parámetros de la etiqueta como Bottom_Thick para la dimensión Vertical y Bottom_Width para la dimensión Horizontal.
Salida el dibujo mediante el botón activar 2D Sketch otra vez para terminar el bosquejo de la parte inferior de pierna.
Nota: También puede generar para última característica o presione F5 para regenerar todos y terminar el bosquejo.
