Shaker estilo Rectangular cónico pierna (8 / 9 paso)

Paso 8: Crear esbozo superior afilada porción de pierna

Oriente isométrica y gire entonces el área de dibujo (a la izquierda y los botones del ratón a la derecha abajo al mismo tiempo) para que la parte inferior de la porción recta de la pierna es visible. Construirá el dibujo superior de la parte cónica de la pierna en la parte inferior de la pierna. La parte cónica de la pierna se convertirá en parte integral de la parte superior de la pierna.

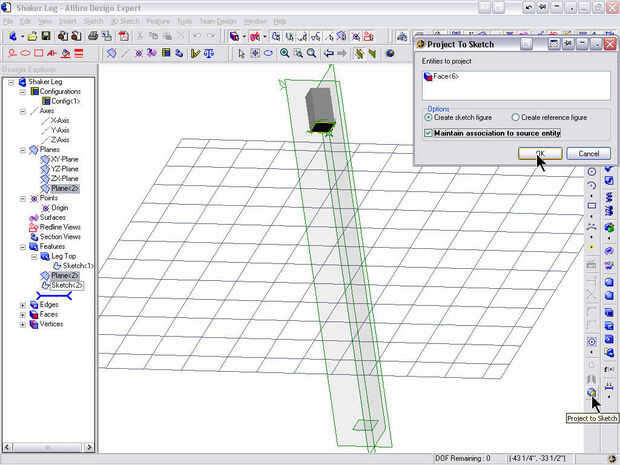

Seleccione la cara en la parte inferior de la porción recta de la pierna. Seleccione proyecto de esbozo para crear un boceto en que seleccionado cara y la cara seleccionada automáticamente llenará las entidades al proyecto cuadro de diálogo.

Dejar las opciones para crear figura de bosquejo y marque la casilla para mantener la asociación a la entidad de origen para que la parte superior de la forma cónica cambiará con los cambios a la parte recta de la pierna.

Seleccionar el botón bien crea el boceto de la parte superior de la sección cónica de la pierna.
