Yo y mi hijo inventado y desarrollan un nuevo concepto de "On-The Fly" 8 bits fotos de grabado de láser diodo hace más de dos años. Con este concepto, el diodo nunca se apaga a través de la foto todo proceso de grabado. Sólo varía la potencia hacia arriba y hacia abajo para producir la imagen y la sombra sobre el material grabado. Hemos llegamos a un largo camino desde aquellos días a principios de nuestra experimentación y aquí está las instrucciones de nuestra última versión en Shapeoko 2.
Fotos ahora pueden ser grabadas en diferentes materiales usando una intensidad variable controlada diodo láser para obtener matices de 8 bits. Los materiales que hemos probado con éxito hasta ahora es, madera, blanco manchado, blanco pintado aluminio, espejos, cuero blanco y blanco lienzo de artista. Materiales blanco nos da los mejor broca 8 tonos de gris y en los espejos realmente obtenemos tonos entre blanco y plata o la reflexión. El espejo también nos da un efecto de Litofania con alguna luz de fondo, pero se ve muy bueno sin iluminación trasera así.
La foto de láser estándar grabado antes nuestro desarrollo era TTL modular (pulso) el material quemado puntos/puntos utilizando una imagen blanca y negra interpolada para obtener la alusión de tonos de gris.
Comercial CO2, máquinas de grabado láser están todavía están utilizando este método de la vieja escuela hoy para grabar fotos. Máquinas de grabado final CO2 mayor uso 256 (8 bits) separados de energía niveles 3D graban. Con la potencia del láser excesiva de estas máquinas, es como un toro en una cacharrería para poder poner nuestra foto 8 bit grabado el proceso con éxito como cuando se usa una potencia considerablemente inferior diodo láser.
Desde el desarrollo de este concepto, muchos aficionados, fabricantes y empresas ha seguido nuestra progresión y aplicado este proceso único allí propias máquinas de CNC para grabar 8 bit escala de grises imágenes/Fotos, usando un diodo láser. Dos de ellos se presentan aquí y aquí en Instructables, una muy exitosa campaña en KickStartery muchosaficionados en todo el mundo que están utilizando nuestro pedacito 8 muy singular proceso de grabado. Más ejemplos de nuestros grabados de diodo láser pueden verse aquí con este concepto.
Este método de variada intensidad de un diodo láser requiere de un adecuado programa de "Imagen para Gcode", una máquina Computadora control numérico (CNC), el controlador del motor, MA3 codificador de eje magnético absoluto o un DAC, variada modulación láser diodo controlador y un diodo láser en el rango de 1W-5W para hacer el sombreado de 8 bits en los materiales. Preferimos una longitud de onda de 445nm láser diodo y la que hemos utilizado en este proyecto tiene una potencia de salida máximo de 2.5W.

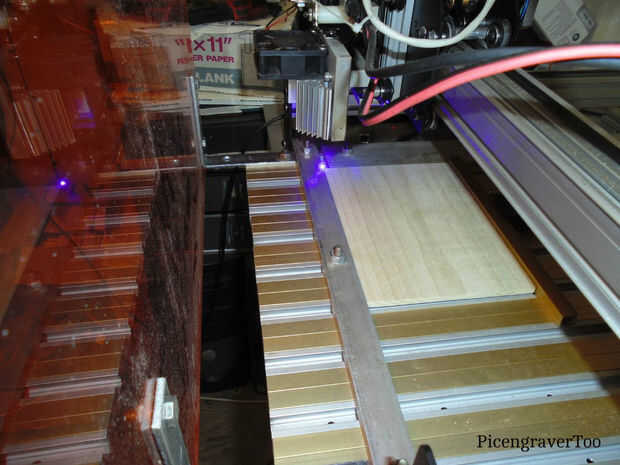

Con los años de experimentación en diferentes máquinas CNC con tornillos de bolas, formas lineales, paso a paso y servomotores y software de controlador, se decidió experimentar con una impulsión de correa paso a paso Shapeoko 2 duración por un Arduino UNO R3 .
Somos el segundo dueños de esta Shapeoko 2 y nuestro buen amigo John Champlain compró nuevo a inventables. Esta es la máquina que utilizó para el desarrollo de nuestro grbl relacionadas con programas de software de grabado. Juan usa una broca de 8 electrónica circuito CAD diseña y construye para variar el voltaje de modulación para el controlador de diodo láser para control de diodo láser de variada intensidad. Su DAC toma la salida del paso y dirección a los puertos de un breakout Junta o las clavijas en un Arduino UNO y lo convierte en un 0-5 Voltaje de C.C. de los movimientos del eje en la Gcode y salidas a la modulación variable de entrada en el controlador de láser.
Juan es el primero en tener éxito con nuestra variada intensidad controlado por concepto de diodo láser con grbl y un Arduino UNO. La Arduino UNO R3 que estamos usando en esta construcción fue adquirido por Juan de Radio Shack y enviado a nosotros para nuestras pruebas y experimentación.
Utilizamos el stock 3 ejes v5 grbl escudo que vino con el Shapeoko 2, el UNO es flasheado con grbl 9 g, nuestra imagen a Gcode raster grabado el programa PicLaser Lite, nuestra imagen PicEdit Lite edición programa y nuestro programa de PicSender para manejar la transmisión de los gran trama gcode archivos Arduino & grbl. También utilizamos nuestro programa de PicSet para cambiar rápidamente a grbl diferentes configuraciones dependiendo de qué tipo de grabado de láser diodo foto estamos actuando.
Estos cuatro programas destacados fueron escritas por nuestro muy buen amigo, John Champlain para el Arduino grbl había controlada CNC máquinas de grabado y PicLaser Lite tiene la opción de generar Gcode para otros controladores CNC así. Juan es también el autor de nuestro completo "Imagen a Gcode" programa Pro 5 PicEngrave + láser.
Estamos realmente sorprendidos del rendimiento y de resultados excelentes que son capaces de lograr con nuestra foto de diodo láser grabado de experimentación con la 2 de Shapeoko controlados por un Arduino UNO.
Algunas modificaciones a los 2 Shapeoko y asignar de experimentar con la configuración era necesario para todo sintonizado correctamente y aquí está nuestras instrucciones de cómo fuimos capaces de lograron éxito. Preferimos utilizar el "Estándar grbl 9 g" ya que hay tantas variaciones/ramas de grbl por ahí que no funcionen con éxito para esta aplicación.
Un gracias especial sale a Sonny Jeon (chamnit) también por su dedicación y excelente trabajo en grbl para hacer este posible todos controlar nuestra máquina CNC de 2 Shapeoko sin problemas. Usamos X-cargador para flashear su grbl 9 g para el Arduino UNO.
Después de terminar este proyecto, hemos cambiado nuestra Shapeoko 2 a una J tecnología fotónica láser sistema y comenzó a utilizar Grbl de PWM LaserMode de Andy para controlar y nosotros estamos obteniendo excelentes resultados. Detalles de la misma se pueden ver aquí. .
Pasos:
- Paso 1: Cambios tabla de Shapeoko
- Paso 2: Añadiendo un codificador de eje magnético MA3 al eje Z
- Paso 3: Cambio de correas y poleas en el X y el eje Y
- Paso 4: Agregar un diodo a la Shapeoko
- Paso 5: Cableado de los componentes y ajustes de amplificador de diodo láser
- Paso 6: Ajuste grbl 9g, grbl escudo y enfoque del objetivo
- Paso 7: La configuración de Software para 8 bits láser diodo foto grabado
- Paso 8: Configuración de la Shapeoko para el láser diodo foto grabado
- Paso 9: 8 bit láser diodo foto grabado
- Paso 10: 1 bit TTL (pulsación) láser diodo foto grabado
- Paso 11: 8 bit láser diodo foto grabado sobre lienzo de artista blanco
- Paso 12: 3D Laser diodo foto grabado con sombreado
- Paso 13: créditos
