Paso 10: 1 bit TTL (pulsación) láser diodo foto grabado

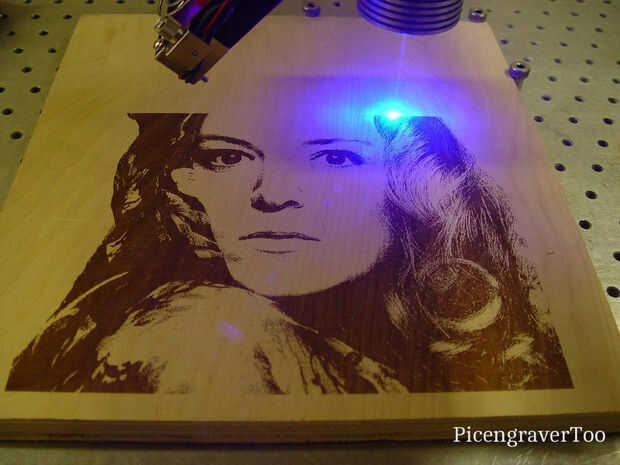

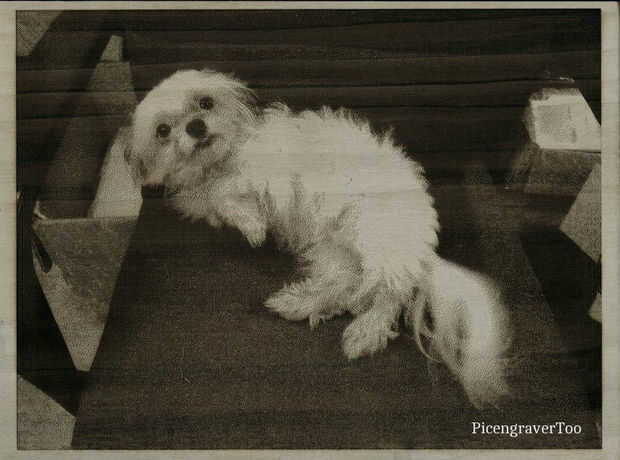

Aquí voy a explicar cómo al diodo láser graba usando una imagen en blanco y negro interpolado el método estándar TTL (pulsación). Usaremos la misma imagen de Wagner, pero se traduzca en primer lugar. PicEdit Lite tiene 11 algoritmos diferentes para elegir, pero vamos a utilizar la opción "Atkinson" y dejar la configuración por defecto en.125 para este grabado.

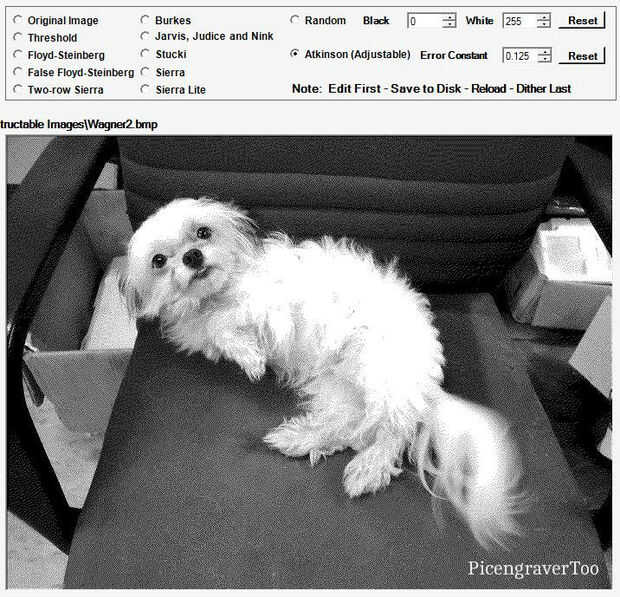

Edición de tamaño, enfoque, contraste, brillo y gamma todo hechos primero y luego guardar. Vuelva a abrir el archivo de imagen, seleccione a Atkinson y luego seleccione el botón de "Dither". Te darás cuenta después es interpolado, la imagen consistirá en asignar de patrones de puntos para dar la alusión de tonos. Puntos más se condensan en zonas más oscuras de una menos condensada en áreas más claras. Este es el tipo de imágenes comerciales máquinas de grabado láser CO2 requieren y utilizan para grabar fotos.

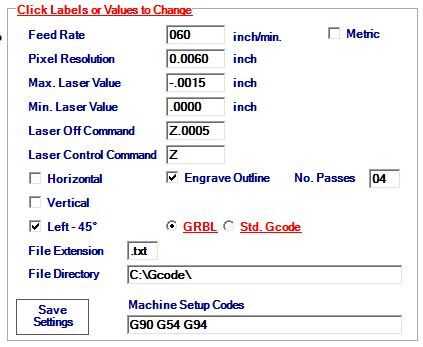

Trajimos esta imagen en PicLaser Lite para generar el código, pero esto requiere un poco diversa profundidad mínima y máxima para el eje Z. Sólo queremos el láser a ON en las áreas de punto negro y OFF en las zonas blancas, así que un Z-.0015 "(.0381mm) max es utilizado en esta ocasión. El codificador de eje magnético MA3 va de 0v a 5v y volver a 0v. Invertir sentido de giro cambia esto, así que es necesario una configuración diferente grbl para TTL por lo que va a ir desde 0v en la Z.0000 de la Gcode para blanco y luego el Z-.0015 (.0381mm) irá a plena potencia con 5v para el negro. Como se ejecuta el código pulsos del laser ON y OFF para grabar la imagen de esta manera.

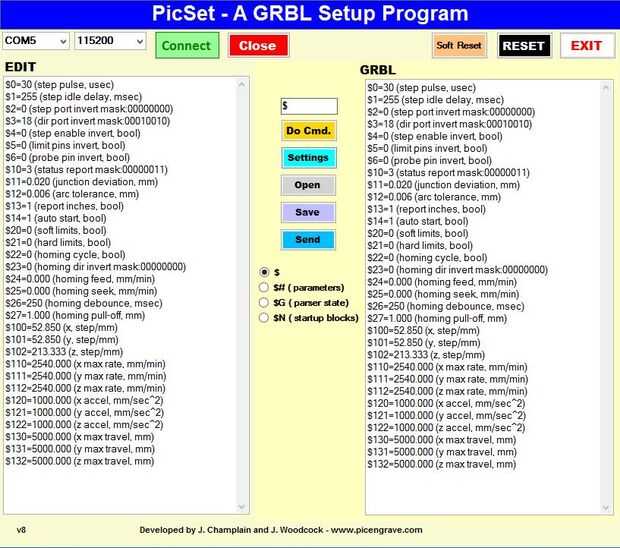

PicSet nos permite guardar diferentes perfiles grbl configuración, así que tenemos que cargar los TTL grabado esta vez. Pasé por la misma rutina de ajuste el punto focal basado en altura de materiales, excepto para correr dirección se invierte este tiempo y necesitábamos establecer la Z cero punto de partida un poco diferente.
Nos acercó Z hasta que el voltímetro saltó a 5v, luego trotando en la otra dirección. 0001"(.0025mm) incremental se mueve hasta que el voltímetro saltó a 0v otra vez. A partir de ahí, trotaba. 0005"(.0127mm) más en la misma dirección y entonces pone a cero el eje Z.

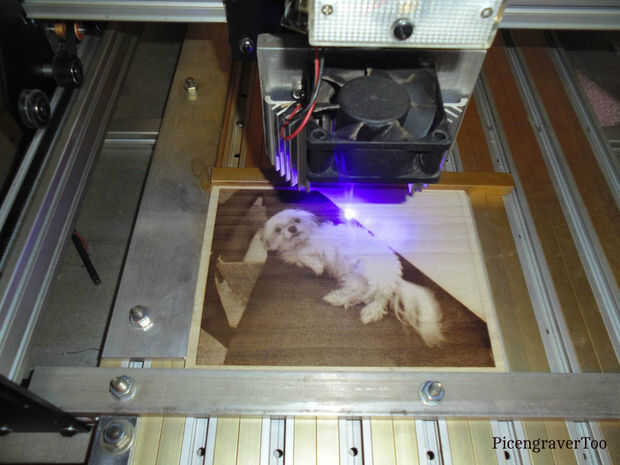

Para TTL (no variada) modulación láser diodo los conductores, la dirección del eje Z Pin #7 puede utilizarse para el láser diodo con Z y Z-abajo se mueve en la Gcode, If que $3 = en grbl 9g está ajustado correctamente. La dirección negativa de Z en la Gcode hará Pin 7 ir alto (5v) gire láser diodo dirección positiva de y a Z haga Pin 7 bajo (0v) y gire el láser diodo apagado. Esto pulsará el láser ON y OFF creando la alusión de blanco y negro de sombras con Gcode generado a partir de la imagen Dithered.
