Paso 4: Agregar un diodo a la Shapeoko

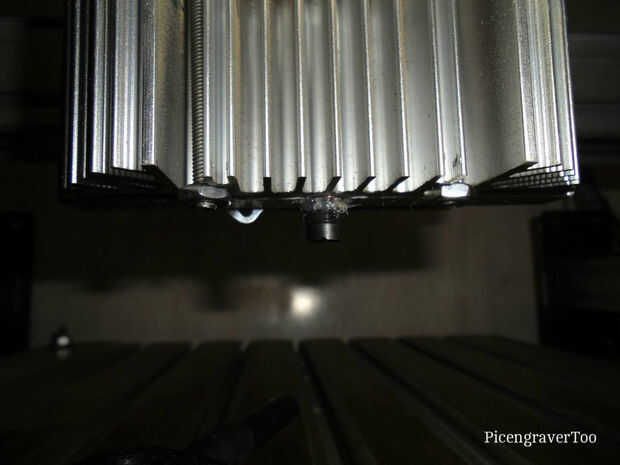

Los 2 Shapeoko ya viene con un montaje del huso, para agregar un Diodo láser es bastante fácil empernando lo la abrazadera del huso tornillo orificios roscado. Los cuadros son auto explicativos, pero otros puede hacer este diferente basado en el diodo que va a usar, o materiales que tienen acceso a. Teníamos un pedazo de. 500"(12.7 mm) placa de aluminio grueso y un disipador de calor de CPU que nos aburren los láser diodo 12 mm (. 4724") del módulo intermedia de tamaño de diámetro a una profundidad de la longitud del módulo. De esta forma que ha intercalado entre las dos partes para mantener en su lugar. Un agujero a través era necesario para que los cables de diodo láser salir también. Se recomienda algunos pasta térmica entre el disipador de calor de aluminio placa y módulo de diodo láser.

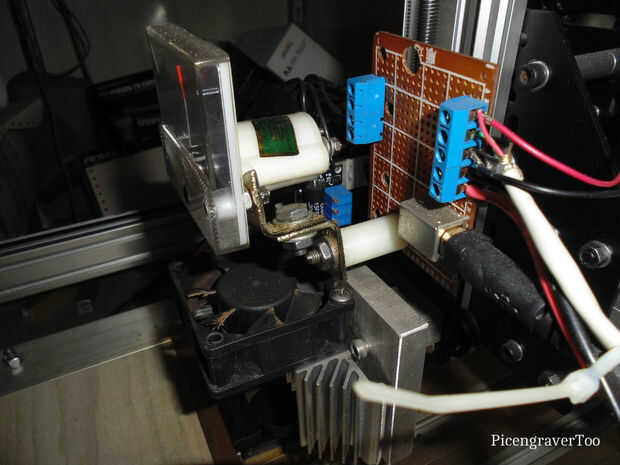

Contamina un ventilador para soplar humo, enfriar el disipador de calor y el diodo y para mantener lejos de la lente es necesario. Nosotros también enroscada MosFET de la energía del conductor Flexmod P3 láser a los. 500"(12.7 mm) placa de aluminio con pasta térmica entre ellos para actuar como un disipador de calor en lugar de la que fue provista. Los orificios de la abrazadera del eje superior hacen un buen lugar para colocar nuestro tablero de cableado de cruce. También utilizamos estos agujeros roscados para el montaje el voltímetro analógico también.

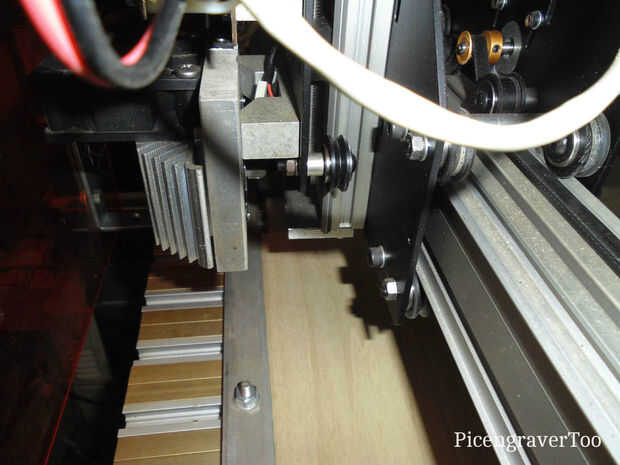

Las dimensiones claves aquí son que los diodos del Laser de la lente aproximadamente 2,75"(69,85 mm) a 3,00" (76.2 mm) de la tabla cuando el eje Z es todo lo que camino abajo y fondo hacia fuera. Hicimos un. 250"(6.35 mm) placa de aluminio que los tornillos en la parte inferior del eje Z MakerSlide que los fondos hacia fuera en la placa de montaje del eje. Esto es una referencia al ajustar la colocación del diodo láser de la superficie de la mesa, enfoque el objetivo basado en la superficie de la mesa y subiendo el diodo a partir de ahí para mantener el punto focal adecuado sobre el material a grabarse.
Si tu Shapeoko tiene un interruptor de recalada para el eje Z, entonces esto puede usarse para su referencia fuera de la distancia de la mesa en lugar de la placa de tope.
