Paso 8: Configuración de la Shapeoko para el láser diodo foto grabado

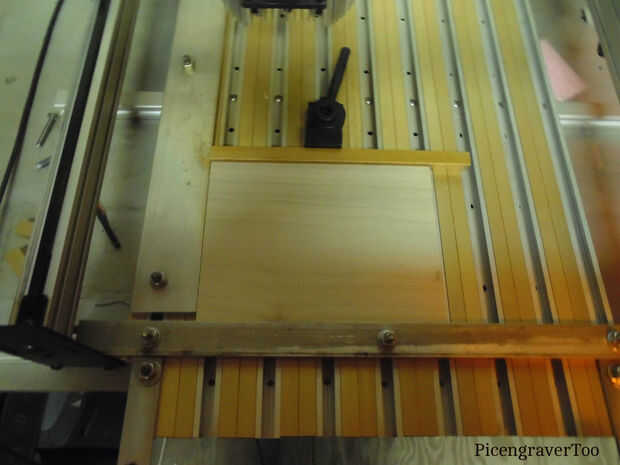

Primero tenemos que fijar nuestro 7,500" X5.500"X.250"(190.5mmX139.7mmX6.35mm) pieza de álamo y conjunto eje de punto de partida. PicLaser Lite genera la gcode basado en la esquina inferior izquierda de la imagen para ser grabado como la X y de Y a partir de punto cero. Nuestras paradas están configurados para ello como se muestra en la primera foto.

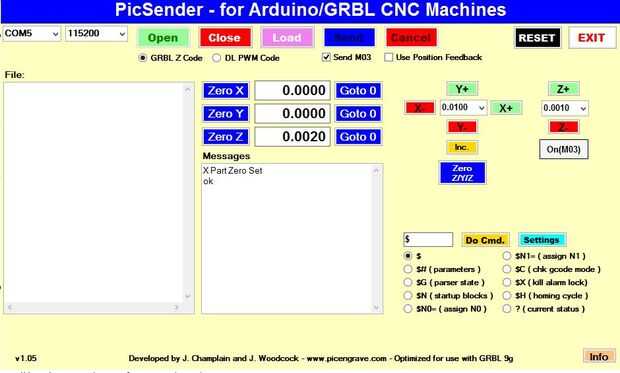

Siguiente es correr el eje Z hacia abajo para iniciar la configuración para el punto focal correcta para el material. El eje Z se invierte en movimiento, para que usar la tecla de jog de Z + en PicSender jog abajo. Establecer el eje Z movimientos incrementales y correr hasta que haga tope sobre la placa de aluminio de 1/4" y escuche la hoja motor paso a paso, entonces nosotros cero del eje Z se. Desde $102 = 213.333 (z, pasos/mm) en grbl 9 g es 1/3 de lo que debería ser para el eje Z, tenemos que correr a. 750"(19.05 mm) en vez de. 250" (6.35 mm) de espesor del material para el punto focal es correcta.
Cuando hacemos esto, la tensión del eje MA3 caerá entre 0-5v. Nosotros entonces correr el eje Z en la dirección más cercana a 0v. Si es superior a 3v, correr más allá de 5v lo que provocará saltar otra vez a 0v. Nuestro punto de partida para el álamo es Z-.002 (Z-.05mm) de 0v que es 300mv en el medidor. Este es el nivel de energía que el láser sólo comienza a quemar los tonos más claros en la imagen sobre la madera. Correr el eje de Z allí y luego cero.

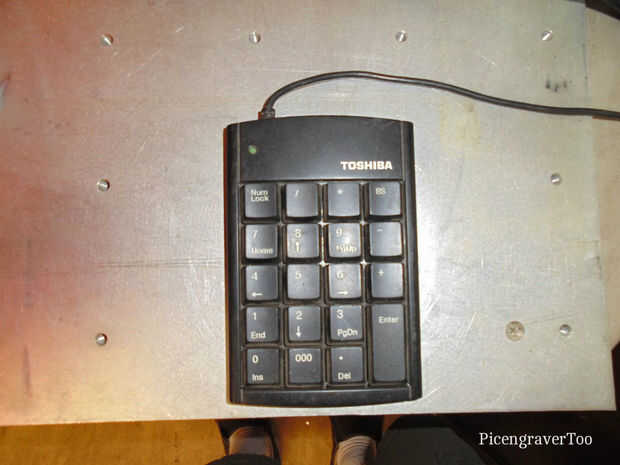

Puesto que nuestra máquina no está cerca del teclado de computadoras, utilizamos un teclado número mini USB para hacer el footing. Bloq Num debe estar apagado para hacer footing. Tenemos que colocar el rayo láser en la esquina inferior izquierda del material. Puesto o Z a partir de quema es 300mv, correr detrás cerca de 0v en el medidor con el rayo láser como un indicador de la alineación. Nos jog incrementos en general a acercarse a la esquina de nuestro pedazo de álamo, a continuación, configurar el X & Y jog incremento a.0100 (.254mm).

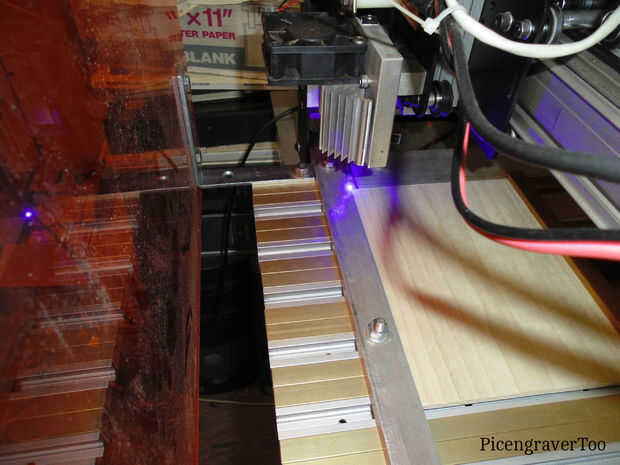

Tiempo para volver a las gafas de seguridad de láser. On(M03) y correr a la esquina. Cuando el rayo láser se proyecta en la esquina, cero el eje X y de Y allí y Off(M03) el láser. Ahora el eje Z puede ser recorrido a cero con 300mv en el metro otra vez.
Puesto que nuestro Wagner tamaño del grabado es 7,000" X5.250" (177.80mmX139.7mm), tenemos que correr X y Y a cero el punto de partida. Para centrar en nuestro pedazo de álamo, X tiene que ser recorrida. 250"(6,25 mm) positivo y Y tiene que ser. 125" (3.17 mm) positivo. Cero el eje X y de Y otra vez allí.
