Paso 3: Sensores de luz

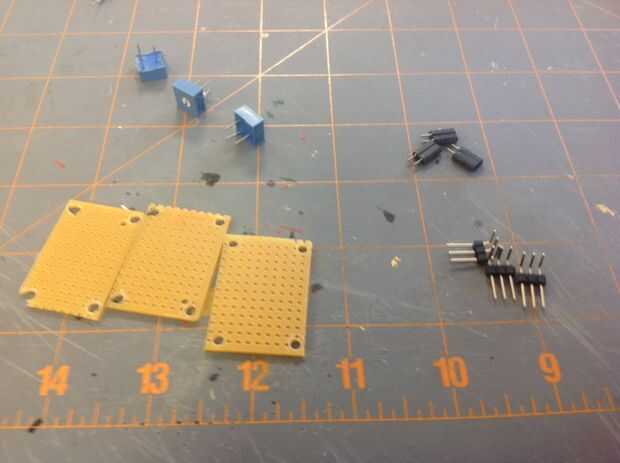

Componentes:
3 x fotorresistores
3 x 250K potenciómetros
3 x sockets pin dos
3 x conectores de tres
3 plataformas de sensor x

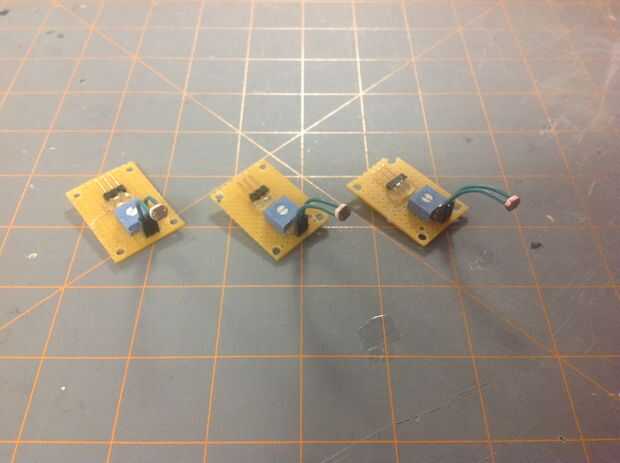

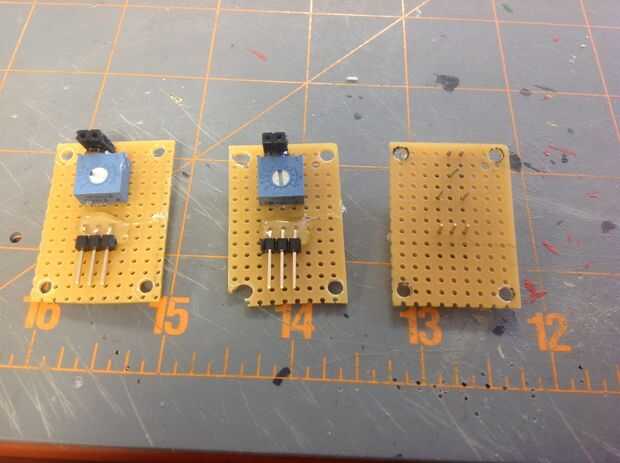

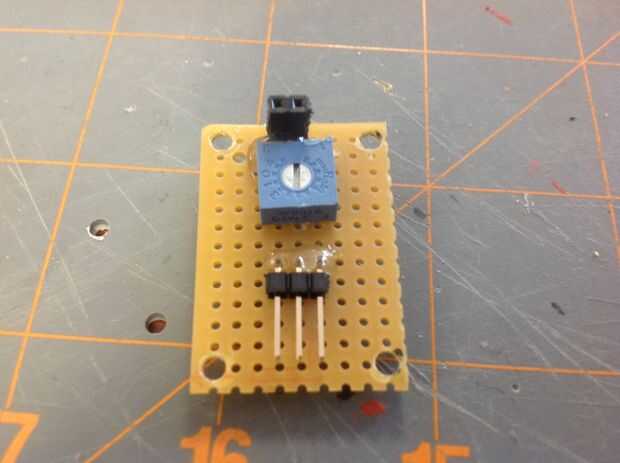

Las direcciones dadas aquí cerca reflejan las de mi anterior instructable. Cada sensor de luz consiste en un divisor de voltaje de un fotoresistor y un potenciometro de 250K. Primero, caliente pegar los componentes en su lugar como se muestra en la figura 3-2. Doblar los cables del potenciómetro como se muestra en la figura 3-4. Tome un cable blanco y soldar el pin del conector más adecuado (como se ve desde la parte posterior) para el limpiador del potenciómetro y zócalo derecho. Utilice un cable rojo para soldar el cable de enchufe izquierdo la delantera derecha del potenciómetro y el pasador del conector central. Utilice un cable negro para soldar el cable potenciómetro restante a lo pin del conector restante. A continuación, coloque algunos tubería alrededor de las piernas de los fotorresistores antes de insertarlas en los zócalos del encogimiento. Vea la figura 3-5. Esto da el sensor un agradable aspecto acabado y por supuesto también evita cortocircuitos. (Recogí esta punta de tubo retráctil del robot siguiente luz de BIGDOG1971 instructable). Estos divisores de tensión puede utilizarse también con otros sensores como flex de sensores y sensores de fuerza.
