Shield Arduino personalizado y sensores (5 / 10 paso)

Paso 5: Sensor de distancia ultrasónico

Componentes:

1 x sensor de distancia ultrasónico

1 x cable de cuatro pines

1 x plataforma de sensores

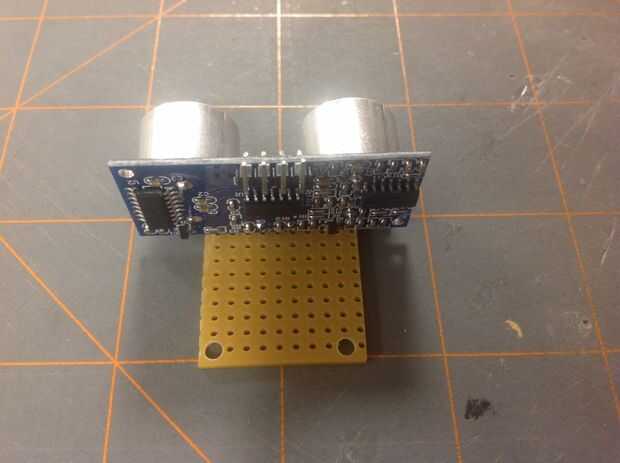

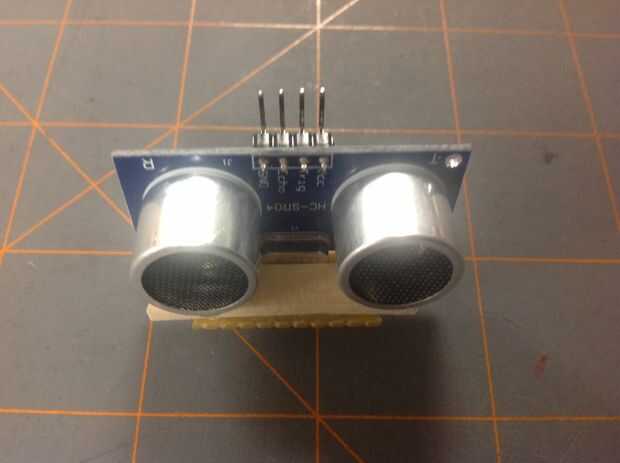

Una vez más, este módulo consiste en la el sensor caliente pegado a la plataforma de sensor. Puede utilizar un pedazo pequeño de madera o cartón debajo de los "ojos" del sensor ya que no encaja bien en la plataforma. También, el sensor HC-SR04 que he utilizado no se ajusta a la configuración de tres pines de los sensores de otros. Esto requiere un nodo de cuatro pines dedicados en el escudo de Arduino como se describe en el paso 10.
