Paso 8: LEDs

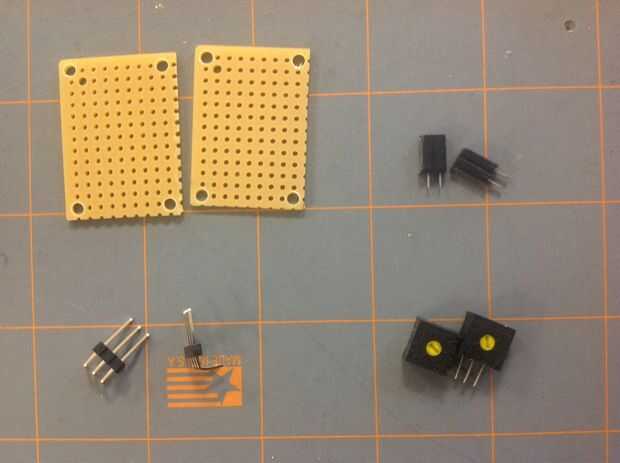

Componentes:
2 x LEDs
2 x zócalos pin dos
2 x conectores de tres
2 x plataformas de sensor

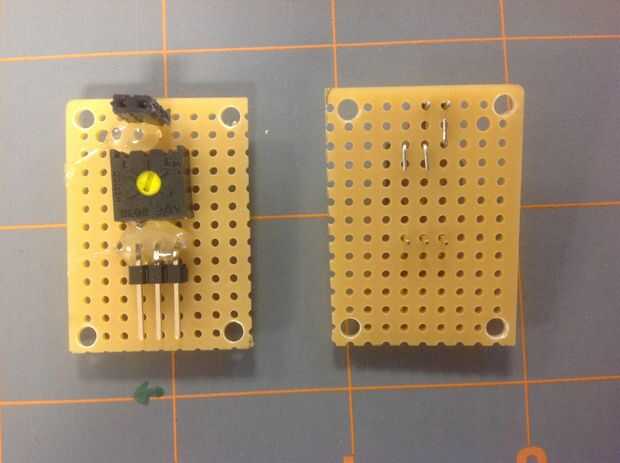

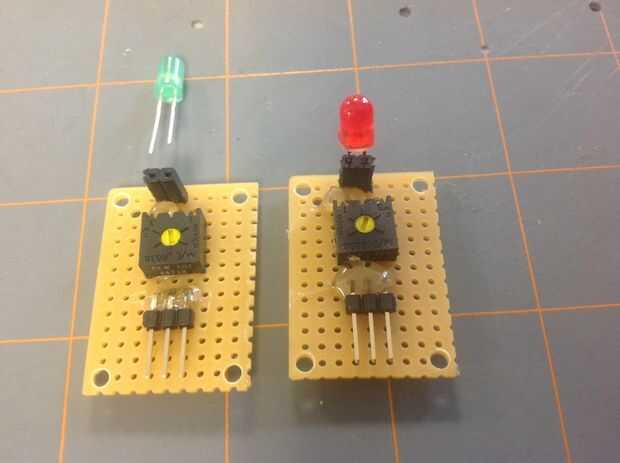

Pegamento caliente los componentes en lugar como se muestra a la izquierda de la figura 8-2. Doblar los cables del potenciómetro tal como se muestra a la izquierda de la figura 8-3. Utilice un cable blanco para soldar el pin de señal para el limpiaparabrisas del potenciómetro. Visto desde la parte posterior, suelde el conductor toma derecha el conductor más cercano de potenciómetro. Utilice un cable negro para soldar el cable de enchufe izquierdo el conector de tierra. Usé un potenciómetro de 1K porque pensé que esto podría ajustarse a la resistencia adecuada para cualquier LED común. Visto desde la parte frontal, la toma de la señal será a la izquierda y la toma de tierra a la derecha. Así, inserte el extremo más largo del LED a la izquierda y el extremo más corto en la toma derecha. Vea la figura 8-4. Para medir la resistencia, sacar el LED y conecte un extremo de un óhmetro en un trozo de alambre y coloque en el casquillo izquierdo (como se ve desde el frente). Conecte el otro extremo del ohmetro con el conector de señal. Ajustar el protentiometer el valor necesario para tu LED.
