Paso 6: Pegamento + pila la solettes
Teoría:

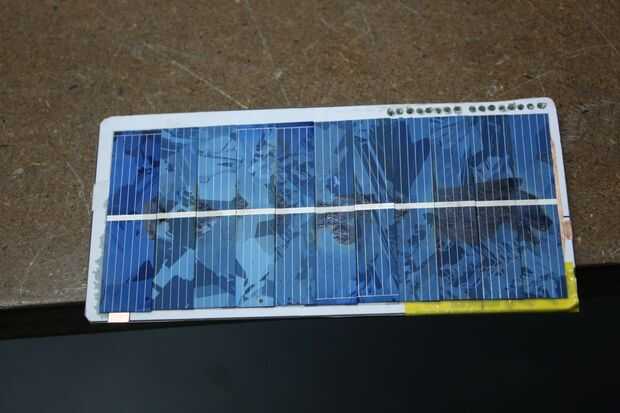

Este paso es la clave: combinar solettes en serie con una técnica de súper pegamento escalonar. Salidas de cada solette o cualquier pedazo de mono o policristalino silicio PV de hecho, alrededor de 0, 5 - 0.6VDC, que no es suficiente voltaje para hacer muchas cosas útiles. Así que, tenemos bastantes de estos solettes combinan en serie para que suman sus salidas de voltaje. En el caso de este escudo Solar, tenemos que llegar a entre 3V - 5.5V. Disparé de 5.5V, para asegurar que el escudo podría operar en condiciones de luz baja.
Esto significa que necesitamos un mínimo de 10 solettes en serie (o 5.0Vopen). La solettes en este instructable voluntad salida Im (o la corriente máxima en el punto de máxima potencia de las células - punto máxima potencia aquí: http://en.wikipedia.org/wiki/Maximum_power_point_tracking) de alrededor de 200 mA por solette. Por lo tanto, ya que estamos combinando el solettes en serie, los voltajes se suman, pero no la corriente. O, ponerlo otra manera, de 10 de nuestros solettes en serie salida 5.0VDC y 200mA en un día agradable en tierra o ' Lakes. Excepto estamos sombreado un poco de solettes con una técnica de la teja-conexión, entonces la corriente será menor.
A la solettes: (+) la salida es el lado gris de la solette primer en su pila de Tejas. La salida de (-) de la serie conectada línea de tejas se puede ya sea en los corredores de tinta plata barra o blanco en la superficie azul de la solette final en tu stack, o mediante un solette "falso" que no produce electricidad pero solo sirve para hacer las conexiones de superficie superior a un vientre de solette. Este es el enfoque más fácil y limpio y vale la pena el sacrificio solette. Por lo tanto, ignorar lo que escribí en el párrafo anterior, necesita 11 solettes si usas uno como conductor básico.
Qué hacer:

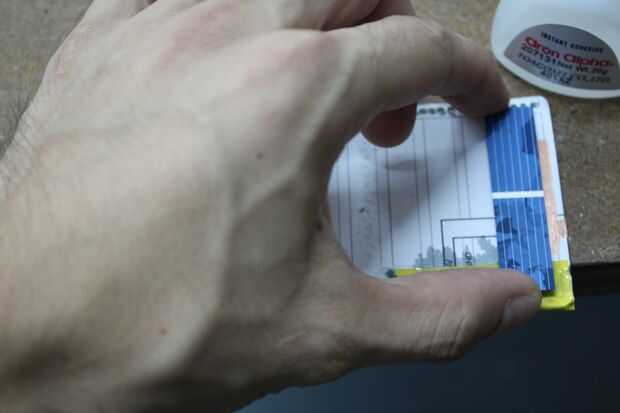

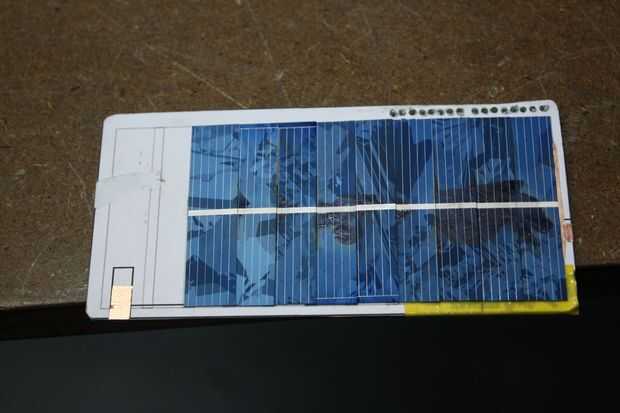

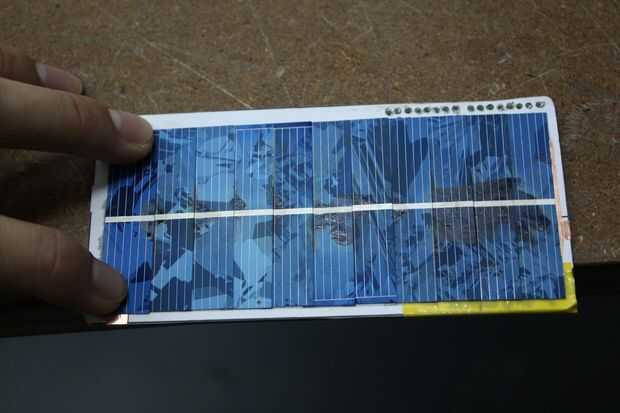

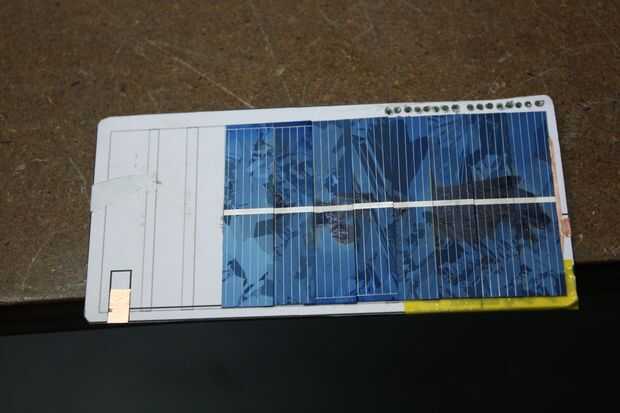

Unos toques de pegamento (una vez más, regular Crazyglue funcionará, pero analiza a temperaturas de 80 ° C, por lo que te recomiendo utiliza cianocrilato temp alta en línea o disponible en los Kits de bolsillo Solar un número de lugares, incluyendo aquí), unos segundos de presión, y usted mismo tiene una conexión de serie solar! Repetir 11 veces. Asegúrese de utilizar esta misma técnica de conexión con las dos conexiones de cobre. Si una de las conexiones falla (y he probado el voltaje y corriente después coloqué cada solettes para asegurarse de que no había un solette defectuoso o una conexión de cortocircuito), usted puede generalmente reparar con alguna soldadura, particular si la conexión está en la cinta de cobre - ensambladura de solette. Tuve que hacer una reparación de tal en el cruce de la tierra.
