Shockeration (modificada operación juego) (3 / 5 paso)

Paso 3: Los par el circuito Flash foto

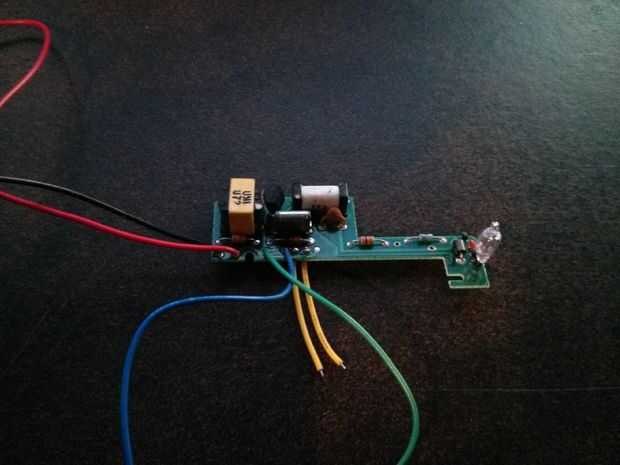

he comprado 20 circuitos de carga Flash foto de mina de oro electrónica. Aquí están las instrucciones para asociar previamente mi modelo de circuito flash foto para este proyecto. Mina de oro de electrónica ya no vende mi versión del circuito flash foto pero aquí es otro circuito que venden. http://www.Goldmine-elec-Products.com/prodinfo.asp?Number=G19047

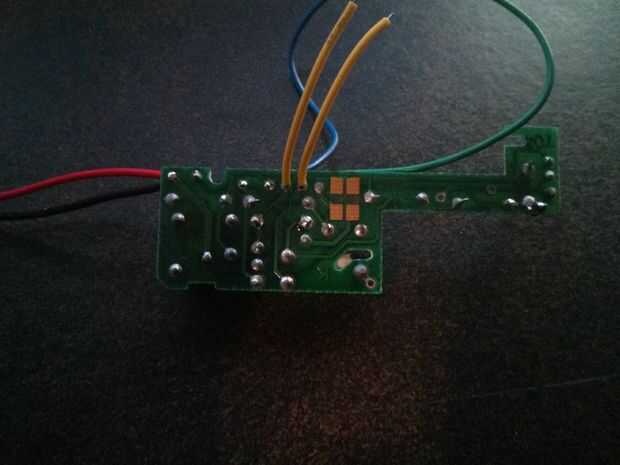

1. Retire los cables verde, azul y amarillo.
2. Quite la bombilla de neón que muestra cuando está completamente cargado el circuito de flash.

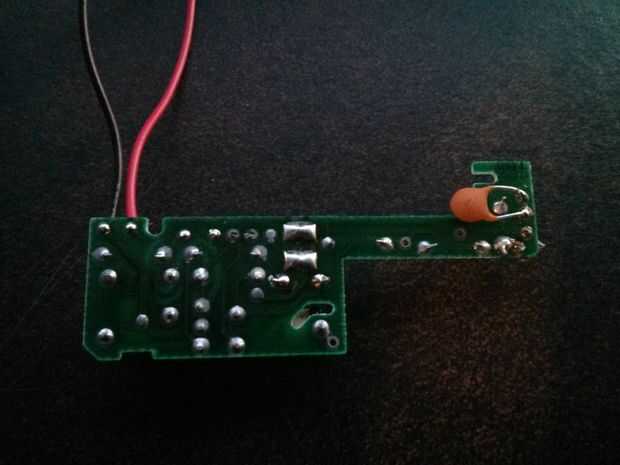

3. soldar las pastillas al lado de unos a otros entre sí.

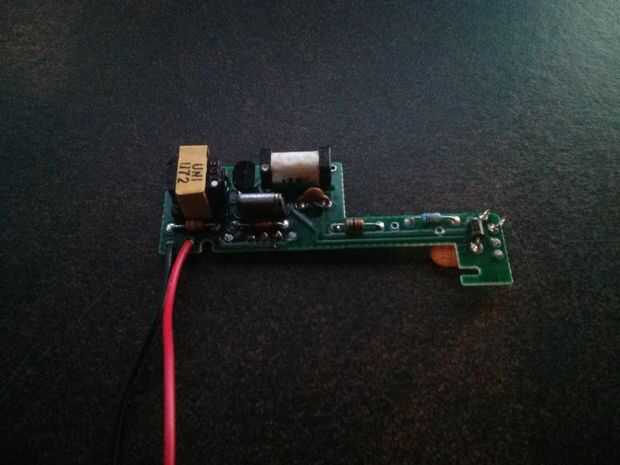

4. soldadura a 100pF condensador de 1nF a los jefes de fue la bombilla de neón fue, este condensador tiene que ser una cerámica o un condensador de la película de Mylar y debe ser clasificado a 400 voltios.

Nota de seguridad
Están utilizando un condensador de capacitancia extremadamente baja para limitar cuanta corriente puede descargar en el reproductor del juego. No use un condensador más grande. También si el condensador no está clasificada para 400 voltios, cuando es sobrecargada que podría explotar. He utilizado un montón de este circuito flash y sé que su tensión de salida máxima es de 400 voltios a menos entonces 1 micro-amp. Si no sabes electrónica funcionamiento este proyecto no es seguro para usted.
