Shockeration (modificada operación juego) (4 / 5 paso)

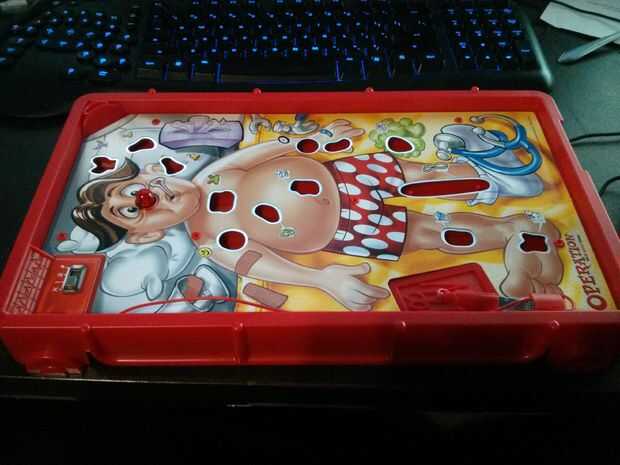

Paso 4: Pre par el juego de mesa operación y montar las otras partes.

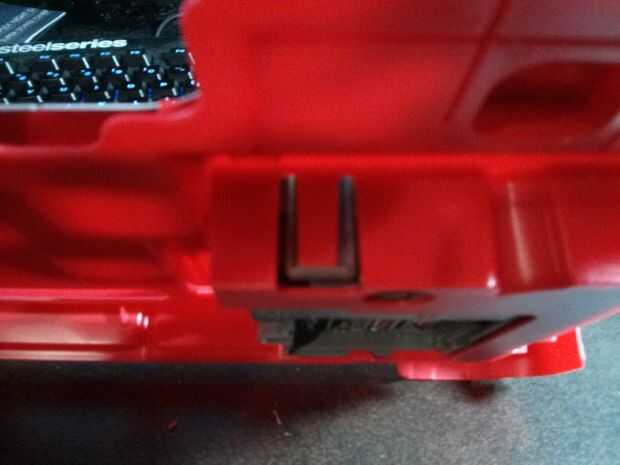

1. hay 6 piezas de plástico fundidos manteniendo la capa de cartón. Es necesario cortarlos.

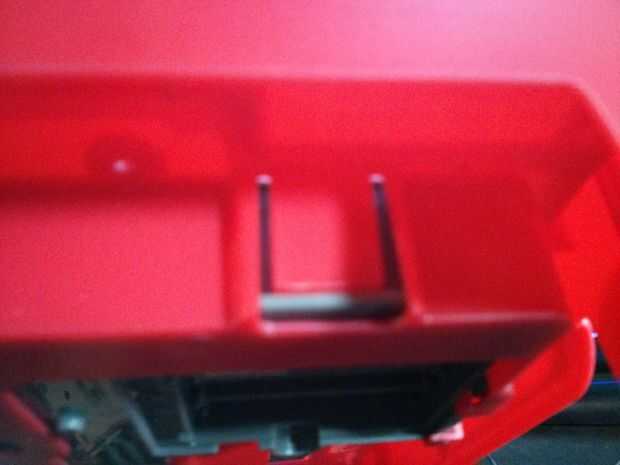

2. Retire el cartón y verás que los cerebros son de una pieza gris fácilmente extraíble de plástico. Esta pieza gris se lleva a cabo en por tres clips.

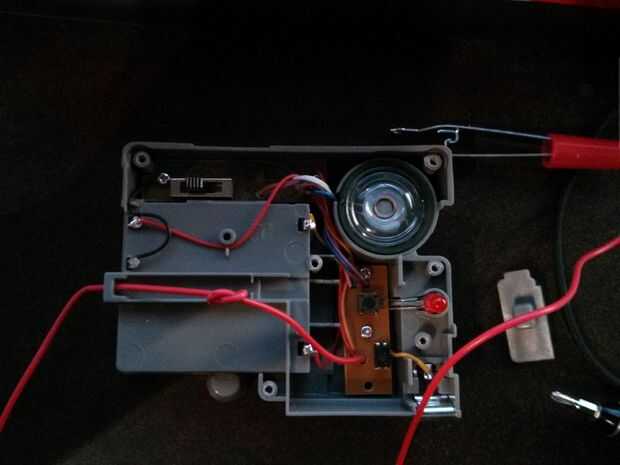

3. la pieza gris tiene toda la electrónica. Quite los tornillos de estrella 6, la tapa se desprenderá ahora.
4. Retire tornillos de Phillip 2 cada una de las placas de circuitos hacia abajo.
5. clip el cable amarillo que está conectado quieres dejarlo conectado a la pieza de metal a plástico gris.
6. Corte los 4 cables que conectan a los bornes de la batería, pero asegúrese de que dejar intactos los terminales de la batería.
7. una vez que se han eliminado toda la electrónica tendrás que modificar un poco el caso. Esto es necesario para encajar el circuito flash de foto en el caso de electrónica gris.

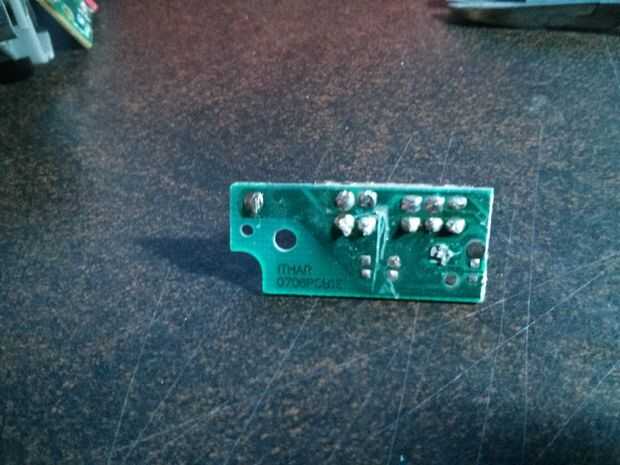

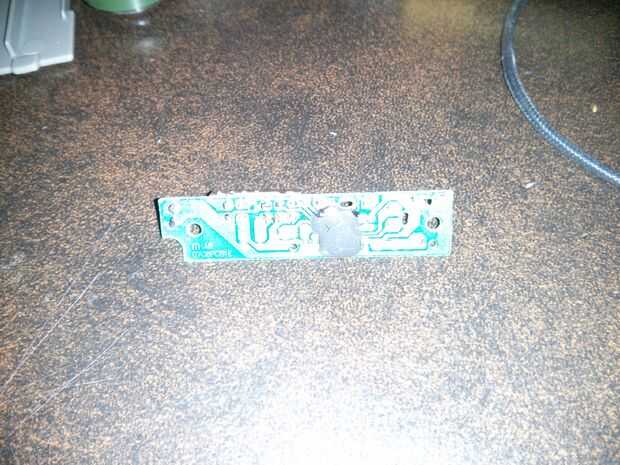

8. cortar el tablero de interruptor en la mitad, deseche la mitad con el chip de epoxy cubierto.

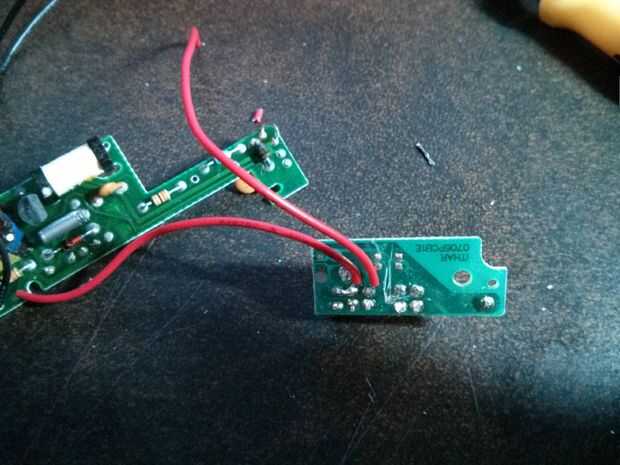

9. Suelde el cable rojo positivo al interruptor de la misma manera como la foto.
10. Suelde un segundo cable desde la otra posición del interruptor es para conectar a los terminales de la batería.

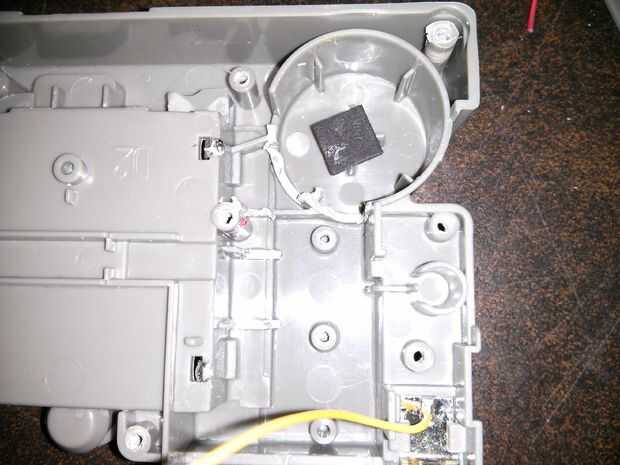

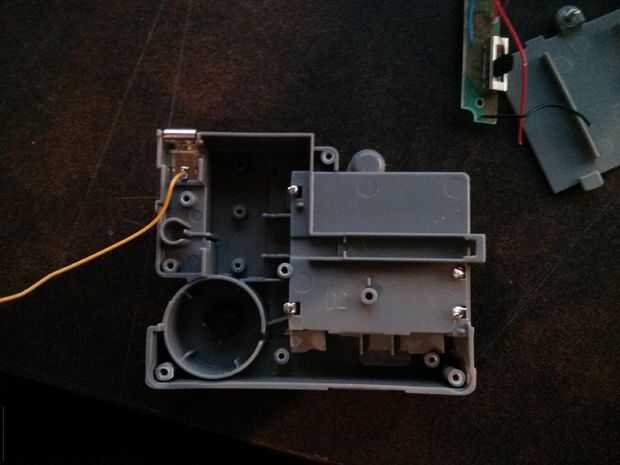

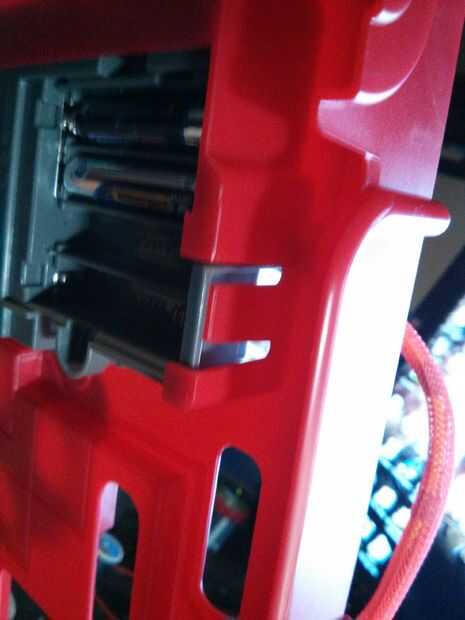

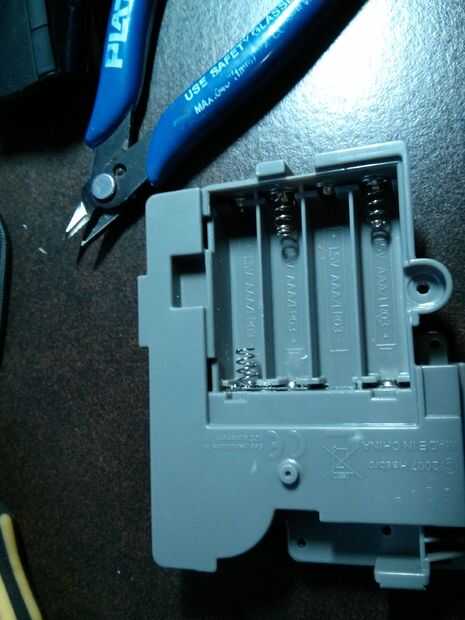

11. porque nuestro circuito flash foto utiliza alrededor 2.5 a 3.5 voltios sólo vamos a utilizar dos pilas AAA, necesita modificar la caja gris otra vez. En la parte inferior tendrá que quitar los dos conectores de batería cerca el símbolo CE y luego instale el conector como la foto.

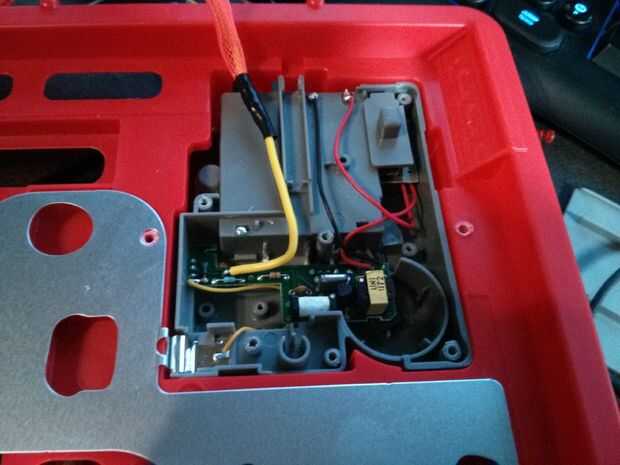

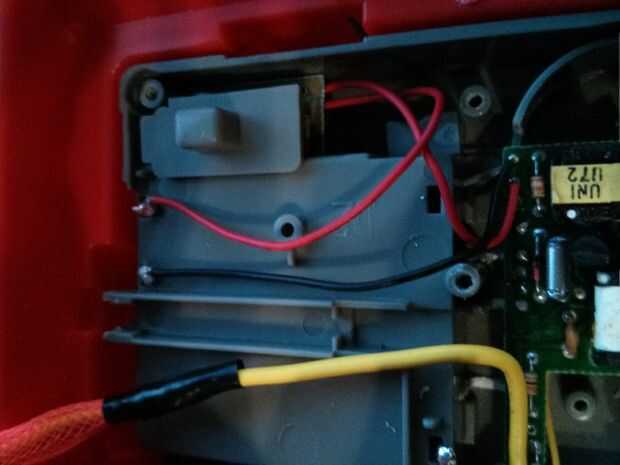

12. soldadura el cable rojo del interruptor al terminal positivo de la batería. Y soldar el cable negro del circuito de flash con el terminal negativo de la batería. Ver la foto de referencia.

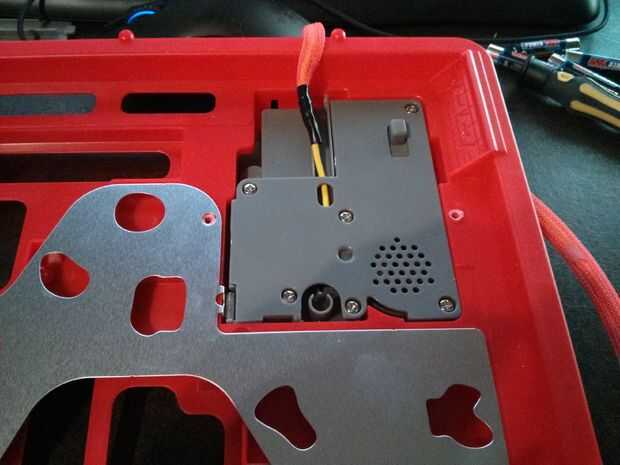

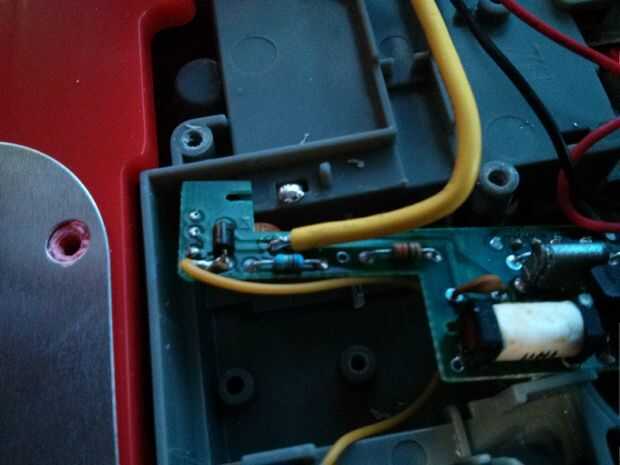

13. ahora el pequeño cable amarillo conectado a la pieza de metal para el diodo en el final del circuito del flash de la soldadura. Ver foto de referencia. También estaño el alambre de la correa de muñeca al circuito de flash ver foto de referencia. (El cable grueso es la correa de muñeca y el alambre fino es el cable que conecta a la pieza de metal. Lo siento no pretendo usar el amarillo para los dos.)
14. Instale el resto de la electrónica (tablero de interruptor y circuito en la caja y se cierra. Vuelva a instalar los tornillos de estrella 6.

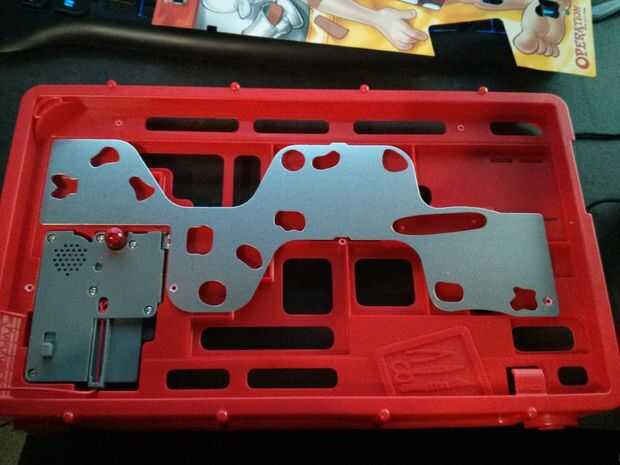

15. pop la caja gris de nuevo en el marco de la operación.
16. Vuelva a instalar el tablero de tarjeta y encontrar los tornillos apropiados para mantenerlo hacia abajo.
17. Dale la vuelta y se instalan las 2 pilas AAA y apróntese jugar Shockeration!!!!!!
