Paso 2: Diseño y configuración
Anidar en cualquier trabajo CNC es esencial tanto en términos de responsabilidad de la economía y recursos. Características engorrosos como estas piernas continuadas a menudo plantean problemas a la eficiencia de diseño, pero en este caso las mejores piezas encajan bastante bien entre las piernas.
Un segundo detalle que incorporé fue que la adición de CNC perforado los agujeros para pasadores, que permitió las piezas apilar prolijamente, eliminando más margen de error de mi parte. Las piernas tapadoras finales tenían agujeros que extendió solamente 3/8" en el material de 3/4" para un acabado lavado. Otros agujeros fueron a través de los agujeros.

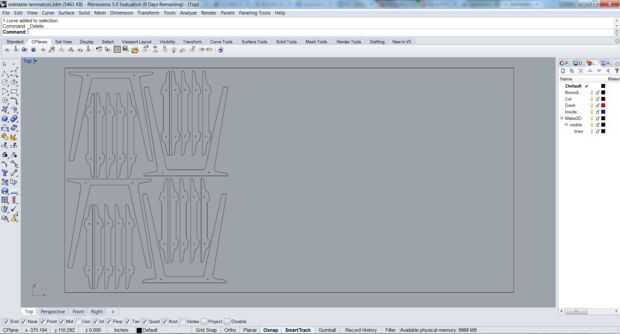

Adjunto es el fichero DXF de los perfiles, estos vectores deben todavía ser post-procesado.
