Paso 4: Conectar la frambuesa Pi para el módulo de relé
Con todo apagado (fuentes de alimentación y Pi), conecte los 5 voltios a los conectores de fuente de alimentación externa dos inferiores. Conduje este con 5 dedicado suministro voltios conectado a la regleta. Esto es para que el Pi no tiene toda la carga de la conducción del relé (la preocupación es 8 relés simultáneos contratados) y en cambio puede conducir a un transistor para activar energía externa al relé.
Ahora determinar la ubicación de la GPIO0 a través de GPIO7 en la Raspberry Pi. En mi modelo de B es:
GPIO0 = Pin 11
GPIO1 = perno de 12
GPIO2 = Pin 13
GPIO3 = Pin 15
GPIO4 = Pin 16
GPIO5 = Pin 18
GPIO6 = Pin 22
GPIO7 = Pin 7
Tierra/0V = Pin 6 Pin 9, Pin 14, Pin 20, Pin 25

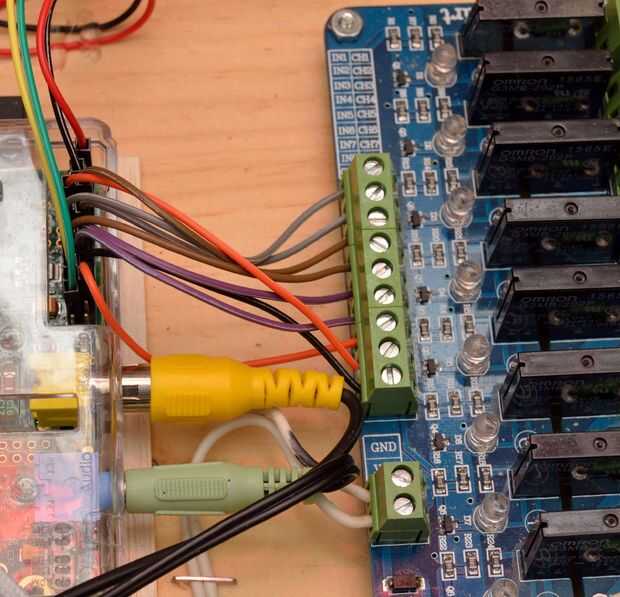

Puesto que la conexión del módulo de SSR es tornillo en puestos de trabajo, recortan cada puente de tamaño adecuado basado en cómo estaba separando los componentes. Conecte los 8 canales de entrada así como la tierra de la Pi en la placa. Alicates de punta ayudan para asentar correctamente los puentes en la cabecera de Pi.
Cada canal tiene un LED en el módulo de SSR que se encenderá cuando GPIO va alta en el Pi. Ejecutar un programa de prueba simple para comprobar todas las conexiones, como test.py, donde cada GPIO0-7 se encuentra alto durante dos segundos.
