Paso 7: Montar los reguladores de flujo
Para la construcción del regulador de flujo:
Los reguladores de flujo van juntos de la misma forma que los filtros pero porque son algo más simples y la forma de la tuerca se agregó primero voy a explicar esta parte.

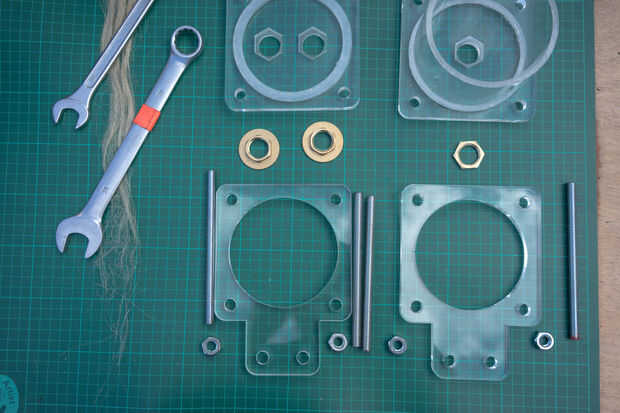

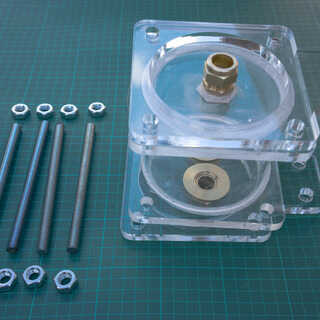

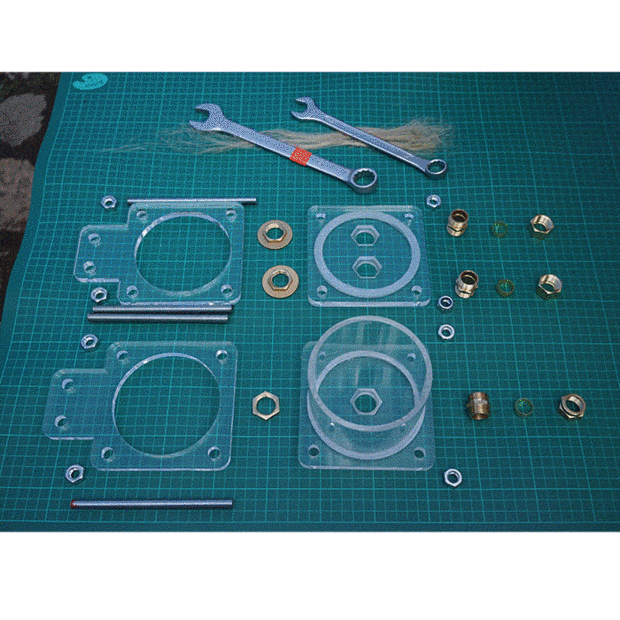

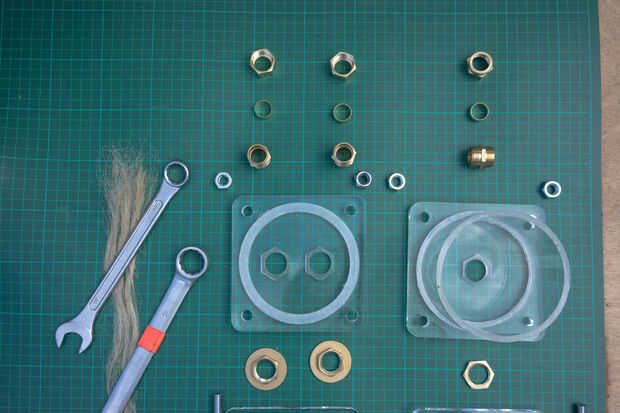

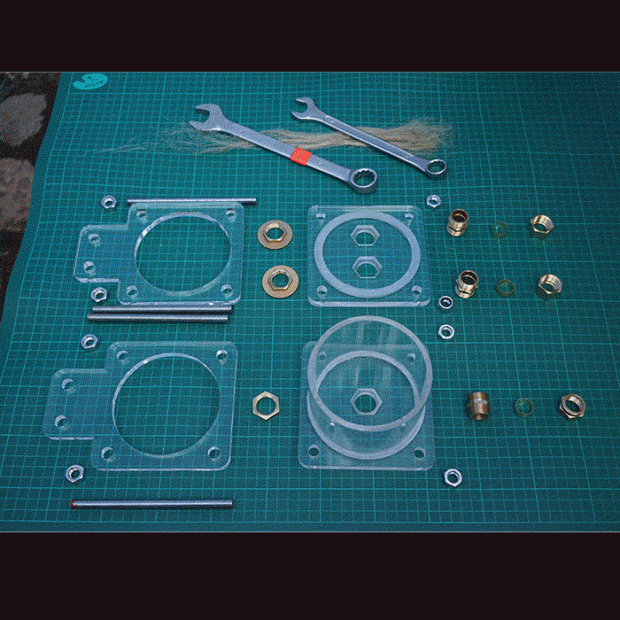

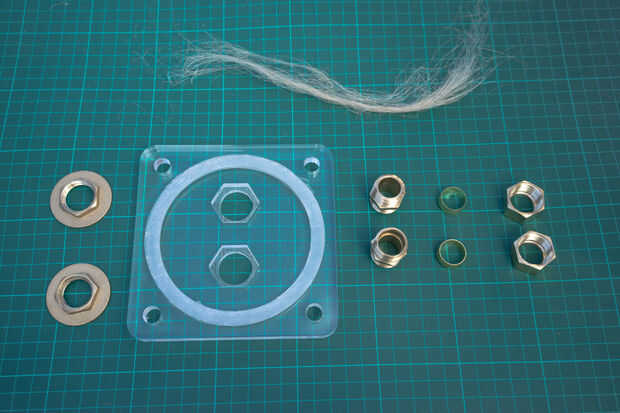

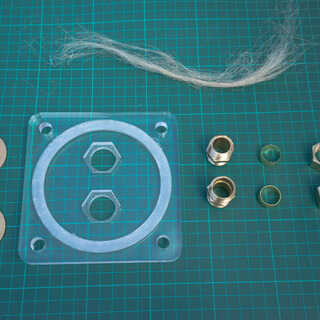

Partes: las fibras de cáñamo, aceite mineral, Unión de latón con conector de tubo (3), anillos de tubo (3), barra de tuercas (3), roscadas 14mm (x4), tapa del tubo de acrílico (10 cm) 1 (10 mm), tapa 2 (10 mm).
Si usas 3 filtros Asegúrese de los reguladores de flujo también tienen 3 salidas y 1 entrada para el regulador de flujo superior y viceversa para la parte inferior uno. Este regulador de caudal está conectando sólo dos salidas. Este paso entero podría ser reemplazado por un simple t-conector de 3 vías, pero viendo el agua sucia, el regulador de flujo de fondo y agua limpia la parte superior uno es genial.

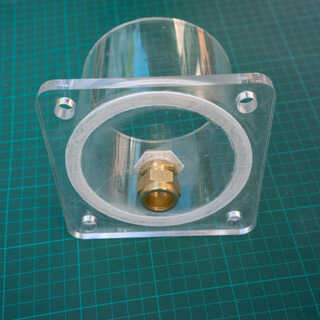

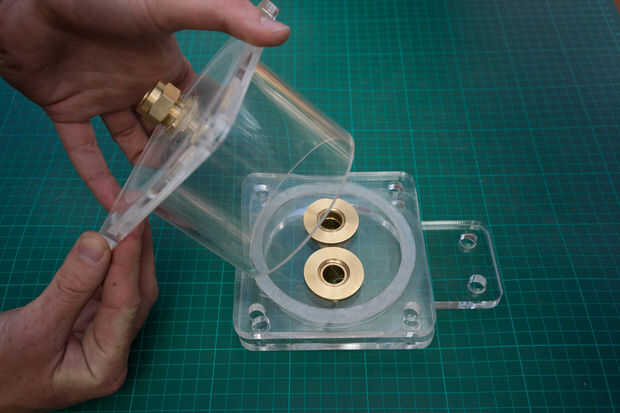

El tubo es mucho más corto con longitud de 10 cm y se pega con silicona en la tapa. Conectores en el conector de la bomba izquierda, a la derecha del filtro. Como la presión es mayor en el extremo de la entrada, si utilizas silicona (en lugar de juntas) lo mejor es pegar el lado de la entrada.

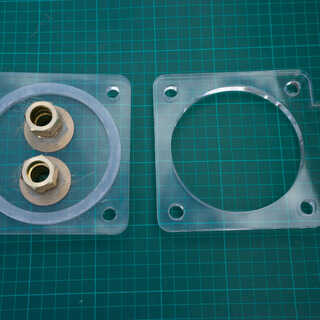

Las tapas y las placas de montaje iba probablemente a sobrevivir siendo una sola pieza. Es posible calentar y doblar el acrílico para tener un ángulo de 90 grados y allí por permiten atornillar el filtro en la pared y no a través de la pared.

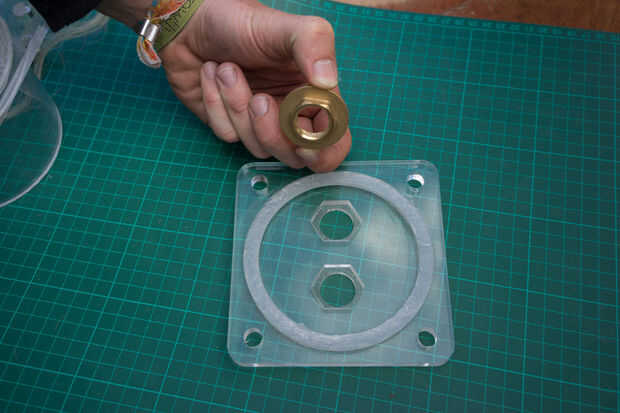

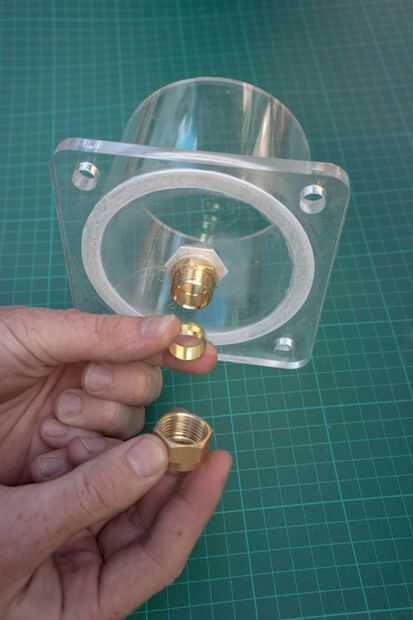

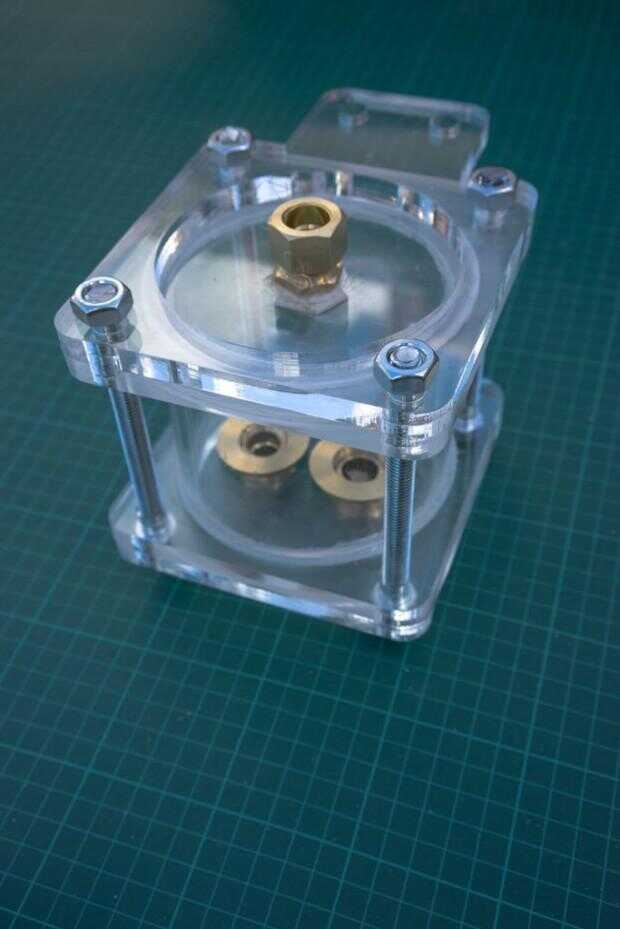

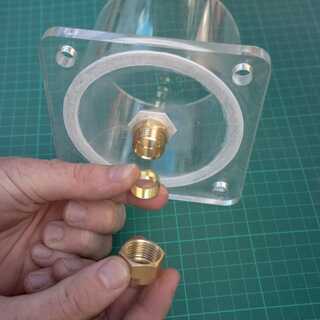

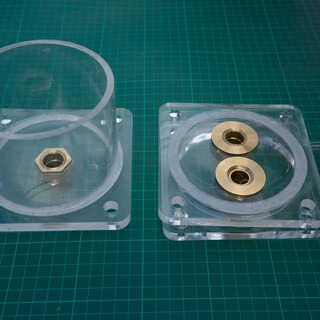

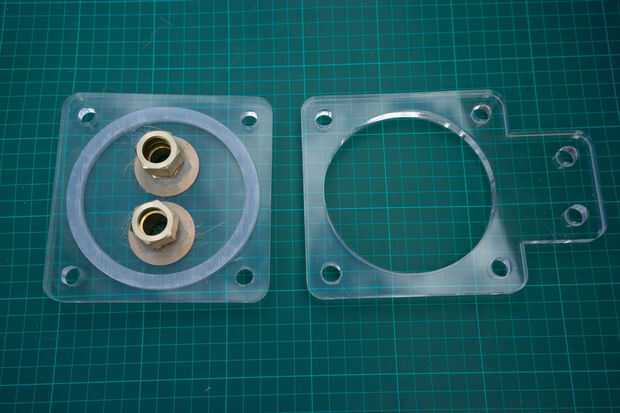

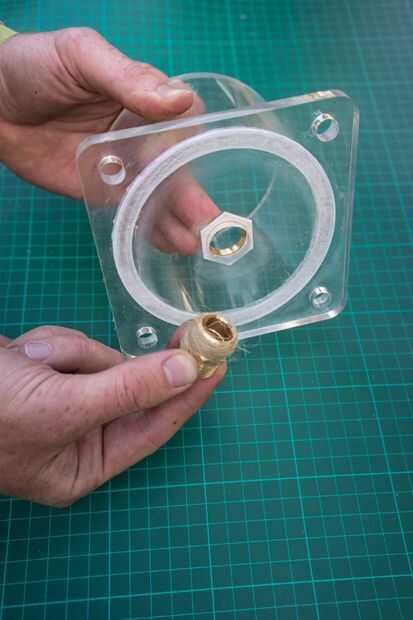

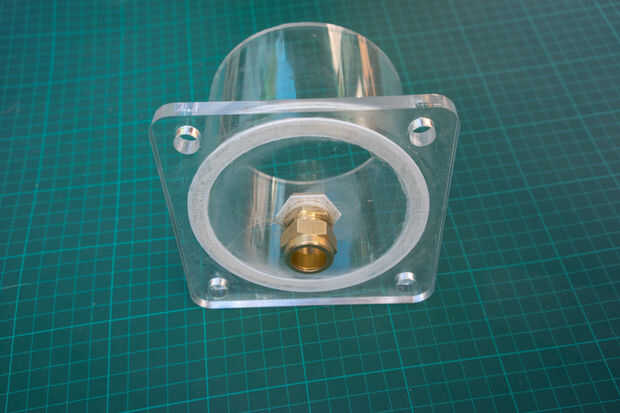

Instale la contratuerca y la Unión de cobre junto con la tapa en el medio. El regulador de flujo de fondo tiene una entrada (de la bomba) y dos salidas a los filtros y el regulador de flujo superior tiene dos entradas (de los filtros) y una salida (a la UV).

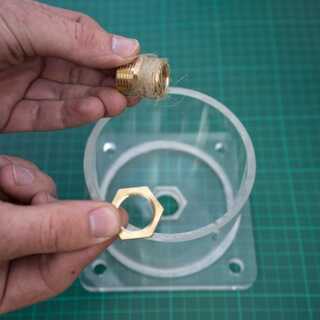

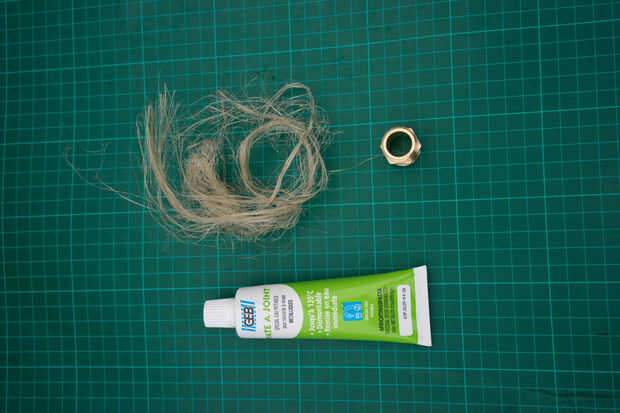

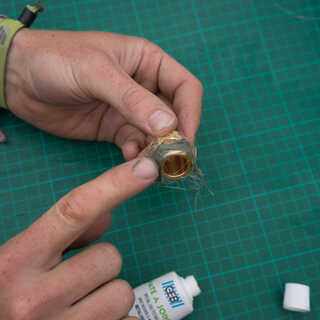

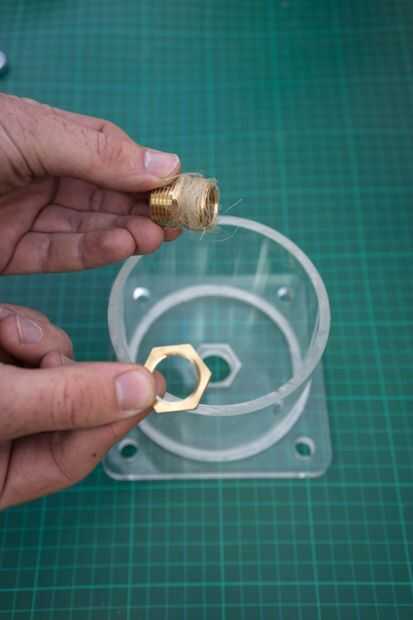

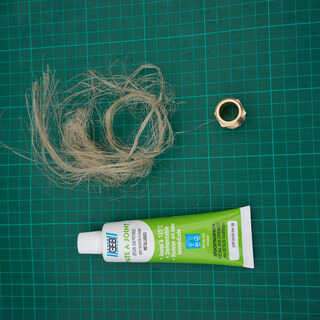

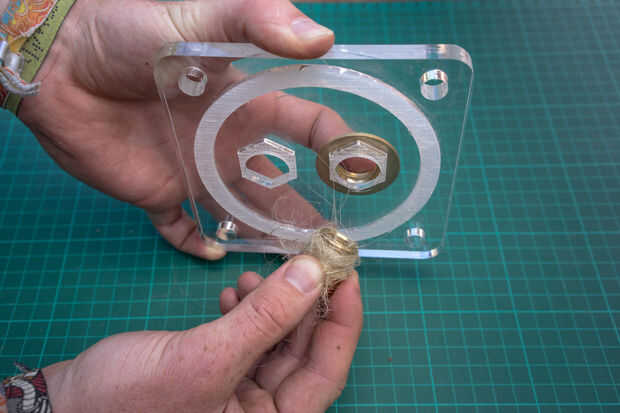

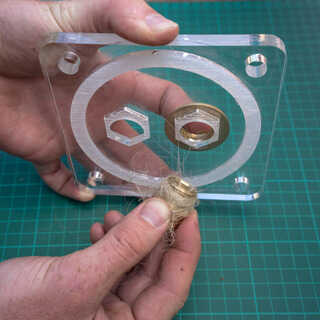

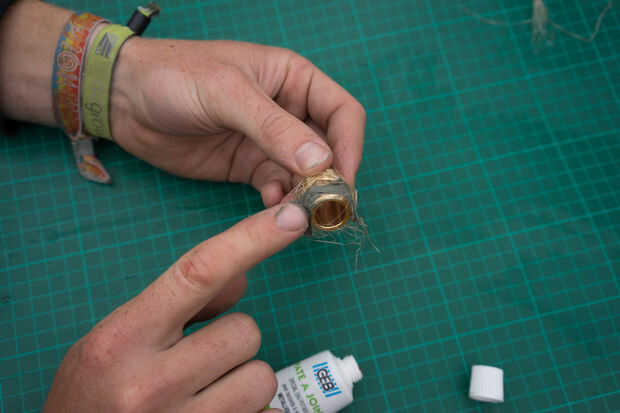

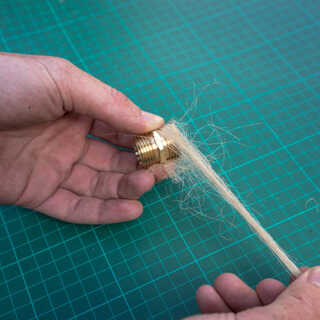

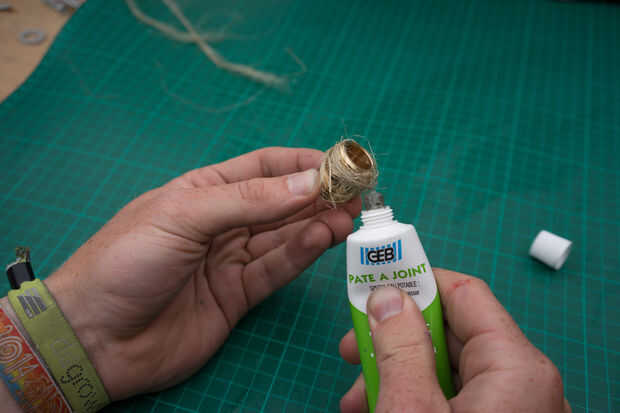

Esta parte puede tomar práctica averiguar cuánto fibra a utilizar. También puede sustituir la fibra con cinta de teflón (cinta) y como regla general hago unas 8 capas (veces alrededor) pero depende el tamaño del agujero.

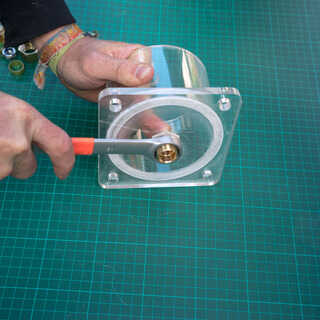

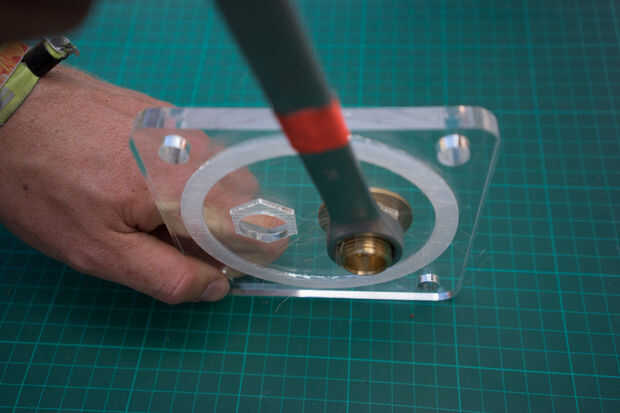

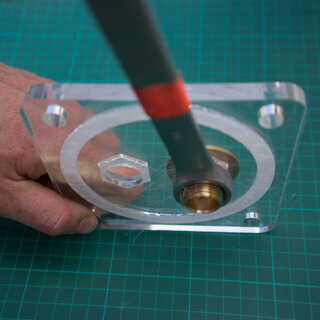

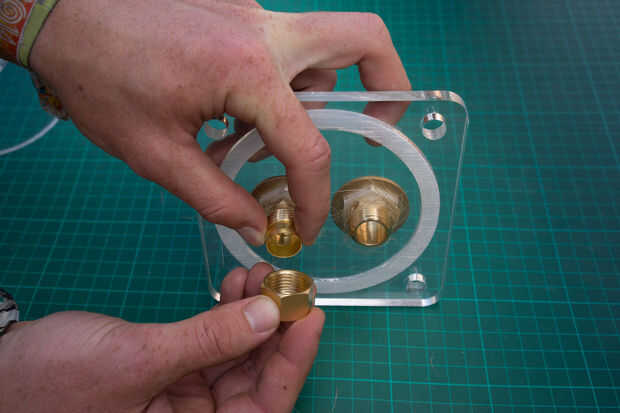

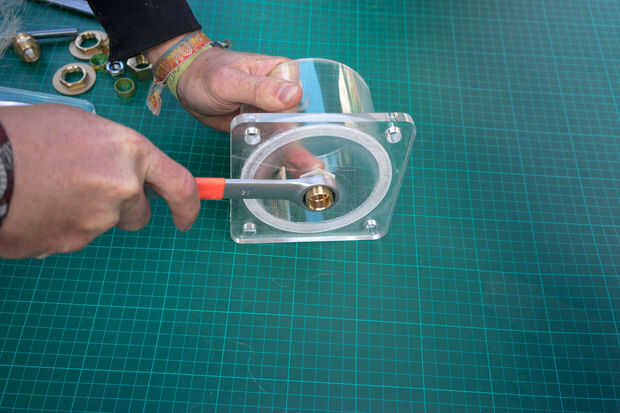

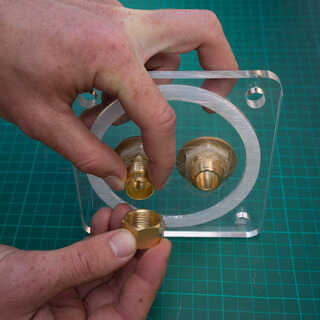

Sostenga la tuerca de fijación en el lugar mientras con una llave para apretar la Unión a la tuerca de fijación. una entrerrosca de la manguera puede usarse en lugar de la Unión de cobre.
Luego hacer la tapa en el otro lado.

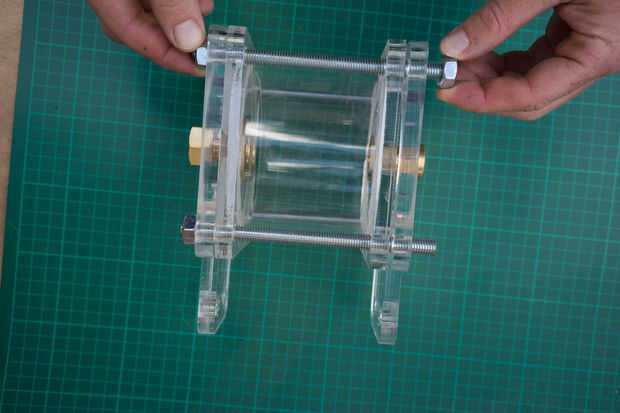

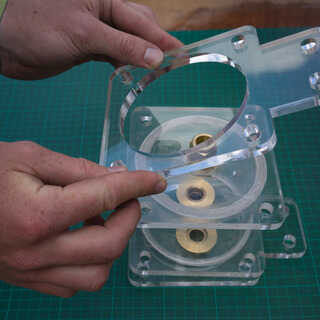

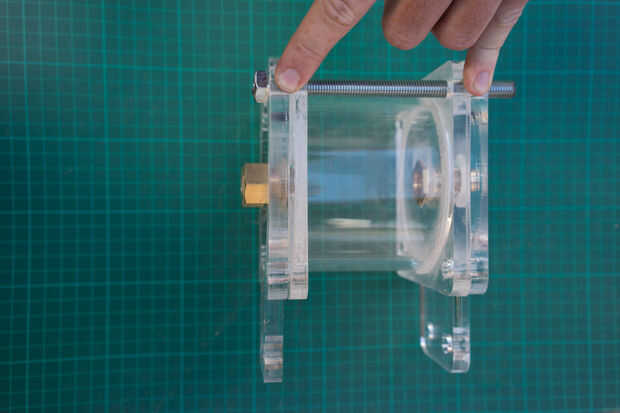

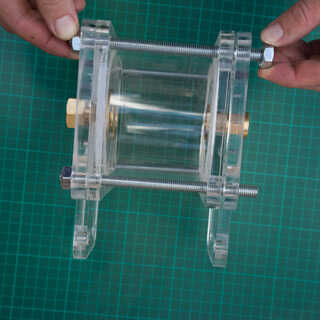

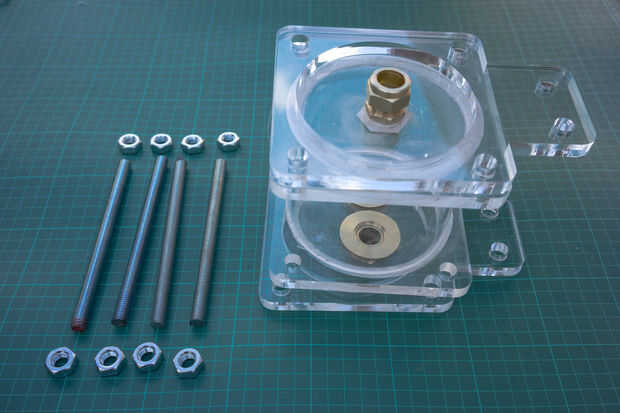

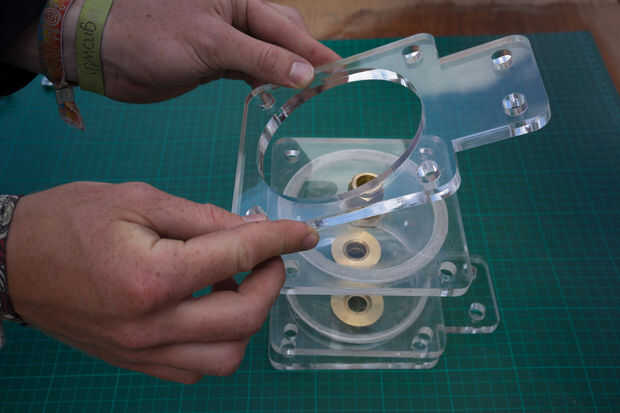

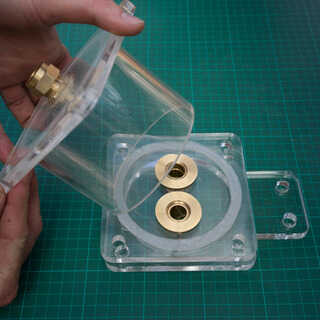

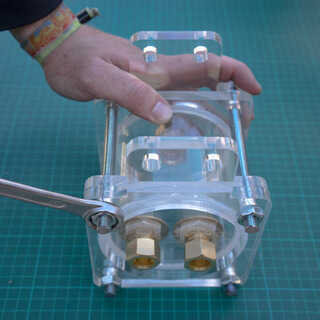

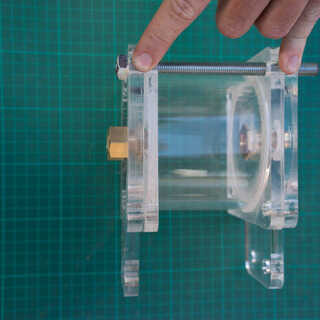

Así que la orden es de montaje placa, tapa 1 (con tuerca de fijación y Unión), tubo, tapa 2 (con tuerca de fijación y Unión), pletina, varilla roscada, tuercas.

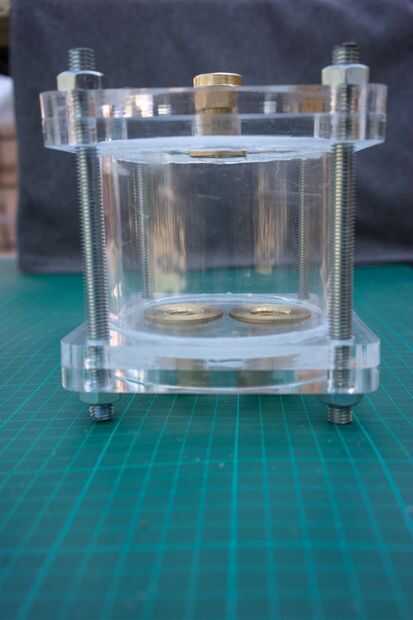

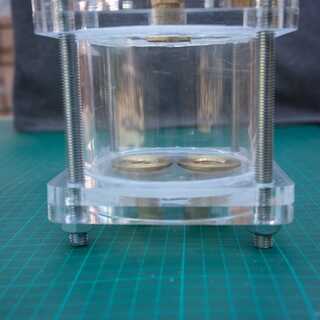

Tadaa
