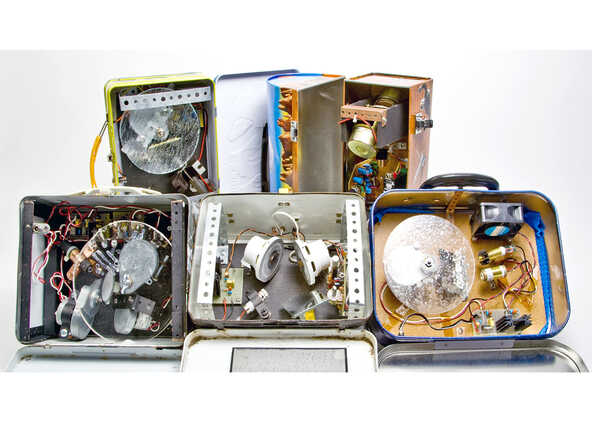

Shows de láser portátil

Archivos

• Láser-lonchera-cómo-lo-works.pdf
• circuit_diagram.pdf

Herramientas

• Banco vicedobles como un yunque para golpear hacia fuera de la curvatura de los ganchos de la correa
• Taladro y brocas
• Alicates de punta delgada
• Pincelsi no usando pintura en aerosol
• Cortador de pipa, (opcional)para cortar abierto apuntadores
• Pinzas
• Herramienta de remache pop y remaches
• Sierrapara cortar la base de madera contraplacada
• Destornillador phillips
• Estación de soldadura, soldadura de hierro, húmeda esponja
• Grifo y taladro set, 8-32, con grifo mangopara Diffracterator
• Tinsnips, Sierra del corte, archivo y martillopara trabajar el metal
• Palillo de dientes
• Pinzas
• Voltímetro de
• Cortador/pelador de cables

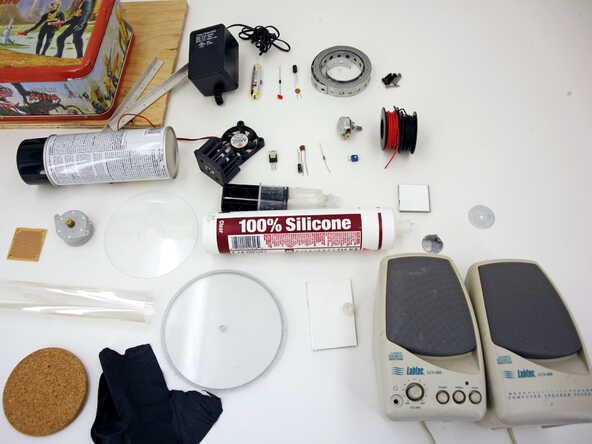

Partes pertinentes

• Lonchera, metal(para cada lonchera) unos $12 en eBay
• Madera contrachapada, 3/8"(para cada lonchera) para adaptarse a la parte inferior de la lonchera
• Metal plano o ángulo de acción(para cada lonchera) para los rieles laterales. Barra perforada de Hyco es útil.
• Fuente de alimentación, 12 v DC con conectores(para cada lonchera) fuente de hierba de la pared o en el Banco
• Módulo del laser, pequeño o desmontado laser puntero(para cada lonchera)
• Diodo 1N4003(para cada lonchera)
• Correa de suspensión de tubería, metal perforado(para cada lonchera) unos 3'
• Tubos colgadores, Sioux Chief ½", ¾"(para cada lonchera)
• Tornillos de rosca chapa, cabeza phillips(para cada lonchera)
• Pintura mate negro(para cada lonchera)
• Disipadores de calor, o 12V DC ventiladores (opcional)(para cada lonchera) para los lasers más de gran alcance (más de 10mW) y sus reguladores de voltaje
• Cemento plástico modelo o epoxi transparente de 5 minutos
• Condensadores, 10μF electrolítico, 0.1µF(para cada circuito de voltaje) 1 por láser, 1 por motor)

Partes relevantes (continuadas)

• Regulador de voltaje LM317(para cada circuito de voltaje) 1 por láser, 1 por motor)
• Resistencia, 240Ω(para cada circuito de voltaje) 1 por láser, 1 por motor)
• Potenciómetro, 2kΩ(para cada circuito de voltaje) 1 por láser, 1 por motor). Se utilizaron macetas de micro, pero ollas regulares son más fáciles de ajustar. También puede utilizar un bote de 1kΩ para un rango más estrecho de la salida de 1.25V-6V.
• Cable de conexión, aislada(para cada circuito de voltaje) 1 por láser, 1 por motor)
• Perf board(para cada circuito de voltaje) 1 por láser, 1 por cada motor) un pequeño trozo
• Disco transparente(para la nieve). Utilice un disco de cubierta de plástico transparente de un paquete de CD-r o DVD-Rs, o cortar un vidrio 4½" diámetro del disco con un agujero central de 1/8".
• Espejo, superficie frontal, 1½" el Plaza(para los Lumia) $4 de Edmund Scientific (http://scientificsonline.com), parte #3052323
• Lavadora(para los Lumia) para encajar el eje del motor
• Motorreductor DC(por Diffracterator) como arriba
• Rejilla de difracción transmisivo, matriz (también conocido como doble eje)(para Diffracterator) $3 una hoja de Sinfonía del arco iris (http://rainbowsymphony.com)
• Reflector de rejilla de difracción, matriz, 1¼" Ronda(por Diffracterator) $12 por una pieza de 57 mm x 42 mm, dragón láser (http://dragonlasers.com) parte #DGRM.
• Plexiglás, 1/8", 5½" redondo(para Diffracterator)
• Desecho de plástico(para Diffracterator)
• Espaciador, blanco, nylon, ½" diámetro, longitud ½"(por Diffracterator)
• (2), pequeños, emparejado, con amplificador(para Motiondizer) encontrar un usado conjunto de altavoces para ordenador alimentado por $5 o so.
• Espejos, superficie frontal, 1" redondo o cuadrado(por Motiondizer). Obtener el peso más ligero que puedas, para mejorar la sensibilidad a.
• Cork hoja, 2" cuadrada de(de Motiondizer). Utilizamos una montaña bebida.
• Membrana de goma, fina(por Motiondizer) de un globo de guante o pesado
• Adhesivo de silicona y 5 minutos de epoxy(para Motiondizer)
• Conector de alimentación, DC (opcional)(por motiondizer) para que coincida con fuente los altavoces
• RCA jacks(2), (opcional), montaje en panel(para Motiondizer)

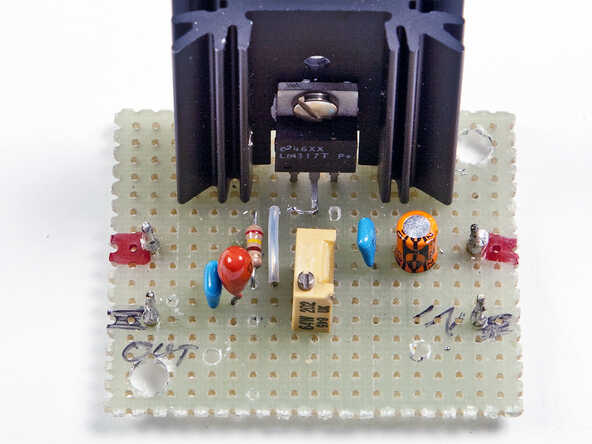

Paso 1: Montar los reguladores de tensión.

• Contar el número de circuitos del regulador de tensión que necesita para construir su boxen. Cada caja de Lumia tiene 2, una Diffracterator necesita 4 y un Motiondizer usa 1.

Observe que todos los circuitos del regulador individual comparten sus conexiones con el poder, el diodo D1 y los condensadores C1 y C5.

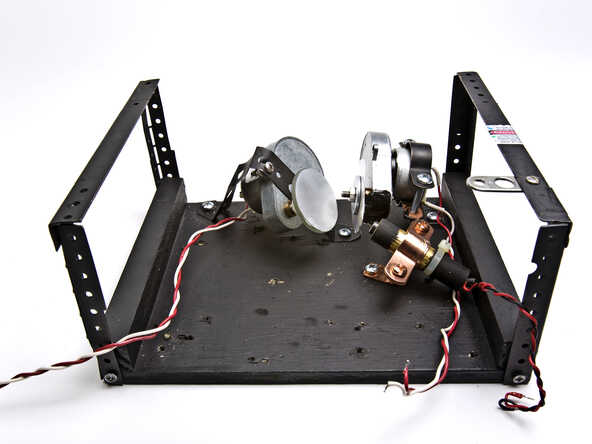

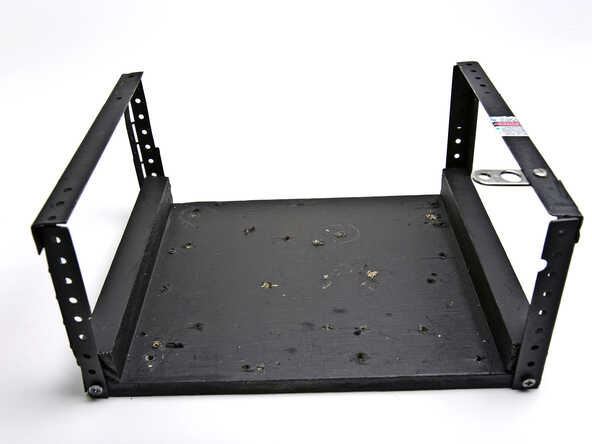

Paso 2: Haga los marcos internos.

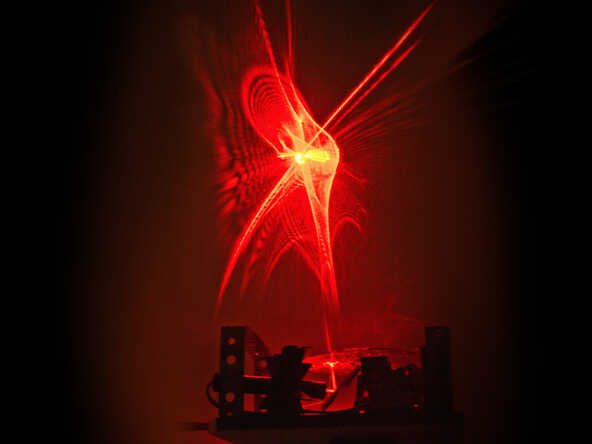

Ahora estás listo para hacer algunas lunchboxen de láser! Siguen las instrucciones para Lumia, Diffracterator y Motiondizer. El Lumia es un buen lugar para empezar porque es el más simple; todo lo que necesitas es 1 laser, 1 motor, 1 rueda de lumia y reguladores de voltaje 2. Boxen todas, las versiones más simples utilizan un láser más pequeño, digamos que en el barrio de 5mW, que no requiere un disipador y un ventilador.

Paso 3: Construir su boxen: el Lumia.

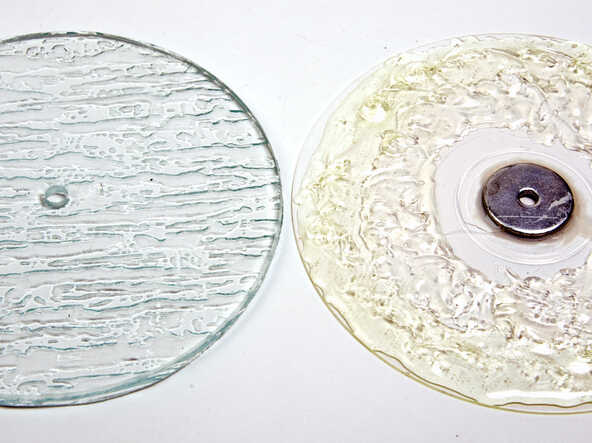

• Hacer que el disco de plástico o vidrio. Para el plástico, pegar una arandela que se ajusta el eje del motor al centro de un separador de CD. Para el vidrio, cortar el disco (o tienen un corte) con un cortador de vidrio y cristal broca.

• En un área bien ventilada, Aplique pegamento modelo o claro de epoxy a una superficie del disco, alrededor untando con un palillo de dientes para hacer una superficie irregular. Estos discos pueden ser una fuente inagotable de experimentación y diversión al tratar diferentes combinaciones de pegamento, plástico, vidrio y todo eso.

• Averiguar la composición de componentes en la placa base. Si trabaja con un láser más, deje espacio para disipadores o ventiladores.

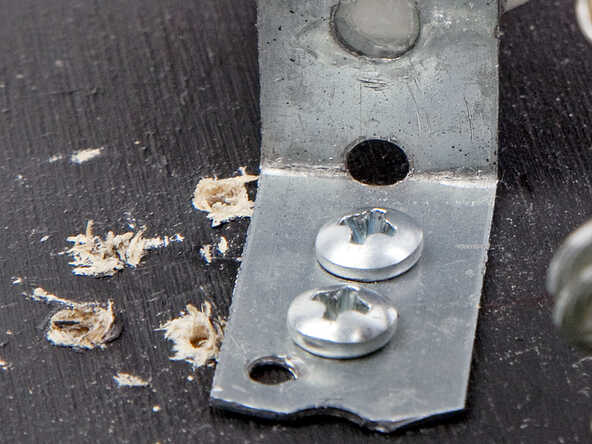

• Para los motores y el láser, coloque para minimizar impacto y maximizar la capacidad de adaptación, así que usted puede ajustar las trayectorias de viga hasta llegar todo lo marcado en. Generalmente del tornillo en un extremo de las correas de montaje y sólo el tornillo en el otro extremo después de que todo esté alineado.

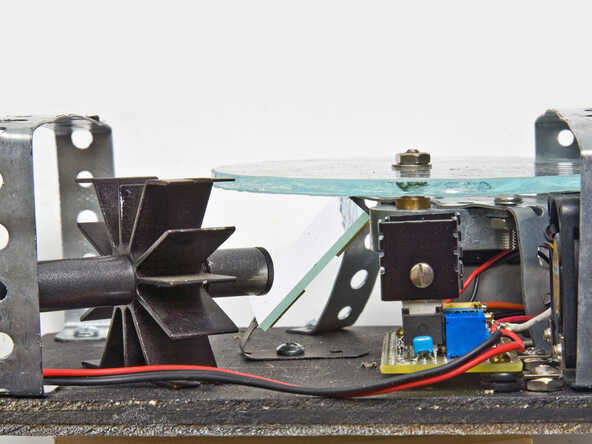

• Con nuestro dispositivo Lumia, utilizamos un láser de diodo rojo grande 250mW de Sunclan (http://clantechlaser.com), por lo que el láser y LM317T regulador tanto calor-hundido, con un ventilador que sopla en ambos. El láser se dirige a un espejo de superficie frontal, siguiendo la configuración habitual, pero si el láser es pequeño bastante es capaz de saltar el espejo y sólo apunta hacia arriba a través de la rueda.

  Paso 4

• Todo lo conecte a la placa base y ajuste. Para fijar placas de circuito impreso, utilizamos 2 métodos. Mina montada directamente a la placa base con tornillos para madera; la madera actúa como aislante. Wayne su montado verticalmente con soportes de ángulo pequeño, que reduce al mínimo la huella y proporciona acceso a la parte inferior si desea modificar el cableado. Con abrazaderas, puede utilizar las perforaciones existentes para tornillos y taladre agujeros adicionales si el espacio es apagado.

• Montar el dispositivo fuera de la lonchera, pero periódicamente poner en para asegurarse de que todo encaja. Medida que avanza, asegúrese de que el láser es feliz; caliente al tacto está bien, pero si se trata de quemar el dedo caliente, agregar un ventilador. También verifique que el motor gira a una velocidad lenta y agradable; < 1 rpm es mejor, pero ajustar al gusto.

• Finalmente, coloque el disco de lumia al motor, pop todo en su caja y brillo en usted diamante loco.

  Paso 5: Construir su boxen: el Diffracterator.

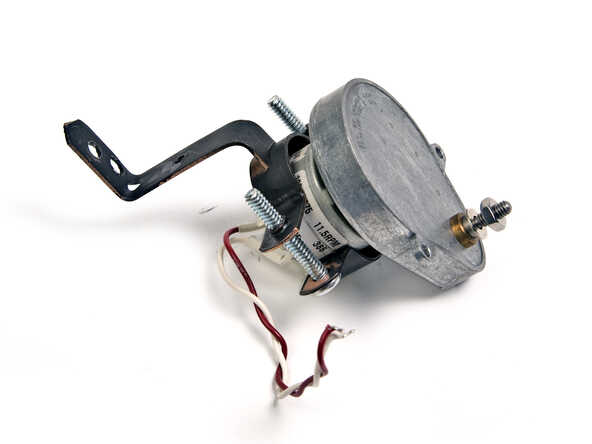

Coloque los componentes en la placa base, al igual que en paso 3 de Diffracterator. Necesita a 3 motores. Montado 2 utilizando suspensiones de la pipa con tornillos largos a través de las abrazaderas. Colgadores de tubería tienen un espacio más pequeño que correa tubo y puede sostener los lasers o los motores, como se muestra aquí.

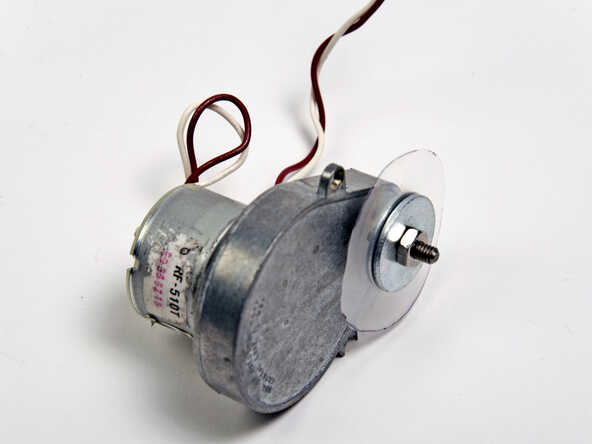

Corte del disco de difracción transmisión y enroscarlo motor 1 con tuerca y arandela.

Paso 6

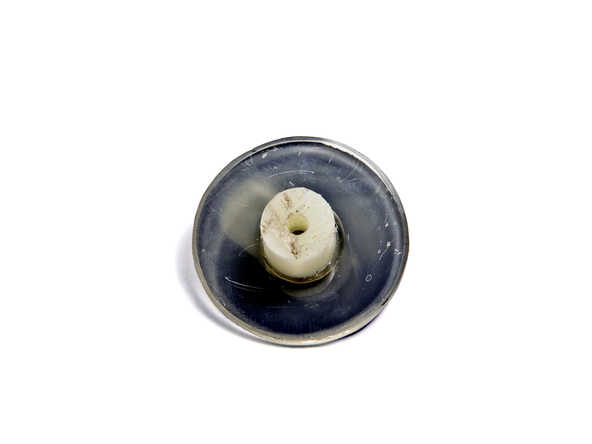

• Coloque el espejo de difracción para motor 2. Para hacer un montaje me he comprado una ½" longitud del espaciador de nylon de diámetro ½" (se pretaladran, así que un motor a la tienda de hardware para elegir el derecho de diámetro interior) y cortar por la mitad con una sierra para hacer 2 monturas.

• Había aprovechado los agujeros a 8-32 para que Atornille directamente sobre el eje del motor y utiliza epoxi para fijar el espejo de difracción a una de las monturas de nylon.

• Pegar el espejo a fin de que no cortar, para asegurarse de que está en ángulo recto con el espaciador.

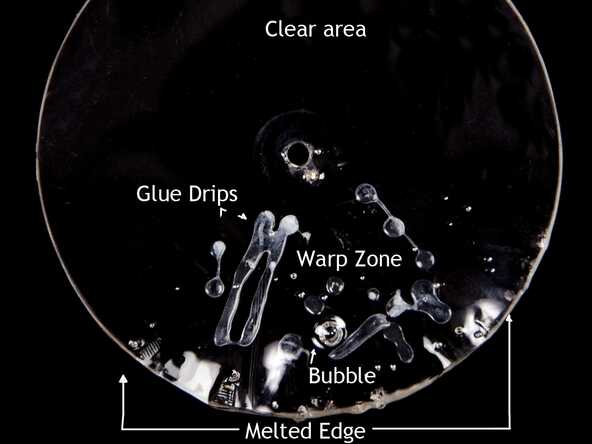

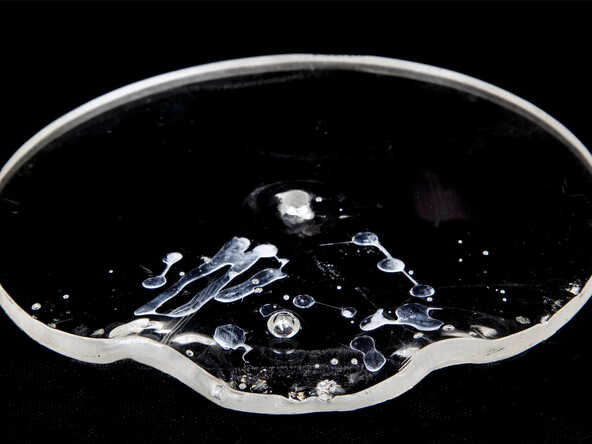

• Hacer el Wobbulator, un disco de plexiglás, grueso y bastante deformado para cambiar drásticamente la dirección de los rayos láser. Utilicé un disco de 5½" de 1" plexiglás con un agujero en el medio, que mi tienda de cristal cortado y perforado para mí.

• Sacar el disco para el garaje y en él con un soplete, calentar hasta que esté lo suficientemente suave que puede deformar un poco de él en forma ondulada, tal vez con algunas burbujas. Luego gotear un poco de pegamento aeroplano o transparente epoxi sobre el área combado.

  Paso 7

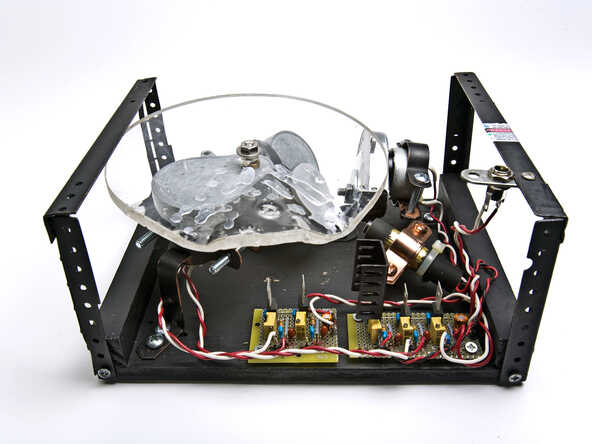

• Tiempo de montaje. El Wobbulator ocupa más espacio, así que instalarlo primero, atornillan en motor 3 y asegúrese de que borra los rieles laterales.

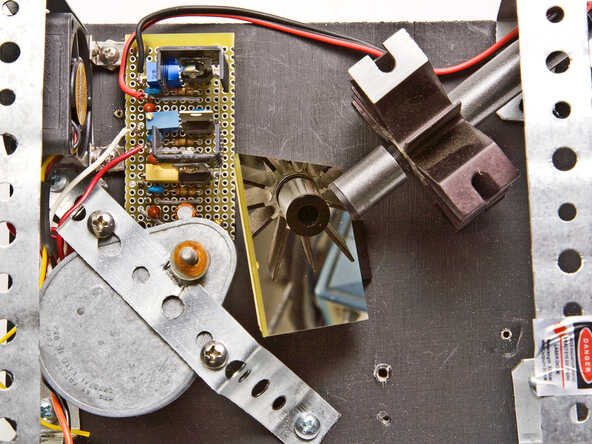

• Retire el Wobbulator e instale la difracción reflexivo y el láser. Ya que utiliza un puntero de láser diseñado para uso intermitente, calor-hundido lo por elegir un soporte de cobre y agregar la tira de cobre (cobre es más térmicamente conductivos que el acero).

• Añadir la difracción transmisivo. Conectar la fuente de alimentación para verificar la alineación de todo, sosteniendo la Asamblea Wobbulator en su lugar.

• Vuelva a colocar la Asamblea Wobbulator. Tenga en cuenta que 2 tornillos mantengan presionado; Esta es una pieza pesada y necesita el apoyo.

• Por último, agregar la fuente de alimentación, conectar todo, enchúfelo en y admirar. La magia comienza a suceder como lo deformado de la Wobbulator hace lo suyo, que le llevará al Cuadrante Gamma y más allá.

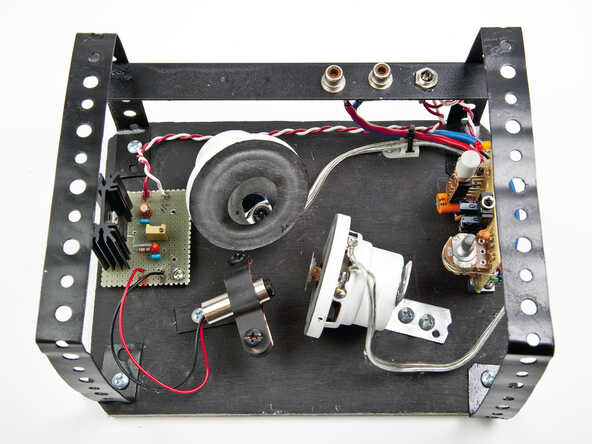

  Paso 8: Crear tu boxen: el Motiondizer

• Nuestra caja usa un láser de 5mW pequeño rojo. Eventualmente nos va res para arriba, hay mucho espacio aquí para más mojo y ventiladores para enfriar.

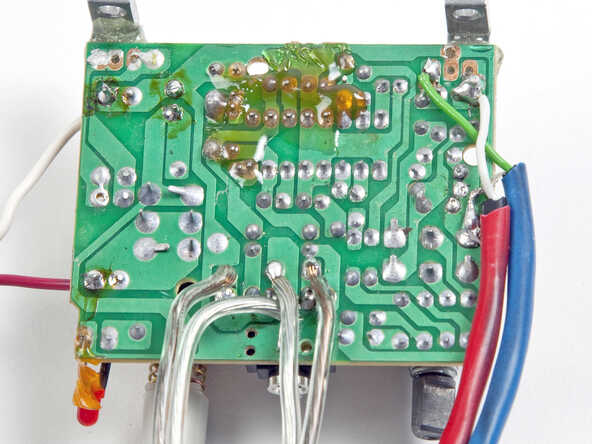

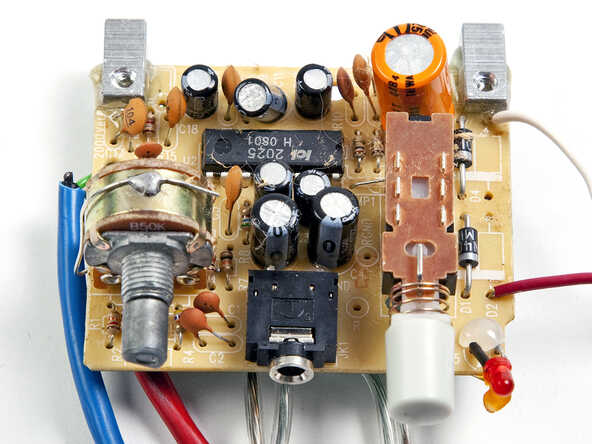

• Desmontar los altavoces amplificados y quitar el amplificador, que suele ser una placa en uno de los recintos de altavoces. Nota y etiquetar las entradas, salidas de altavoz y entrada de energía, después desoldar los altavoces del amplificador.

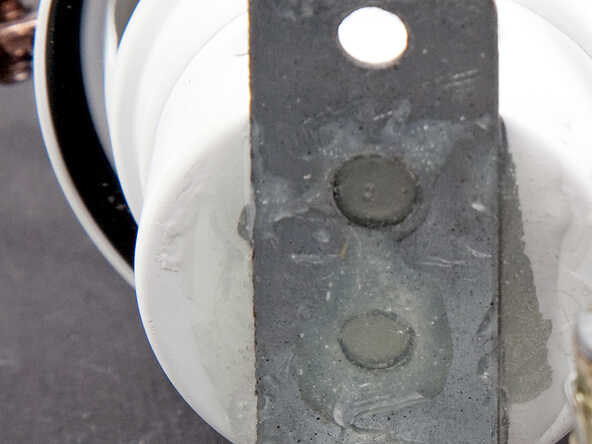

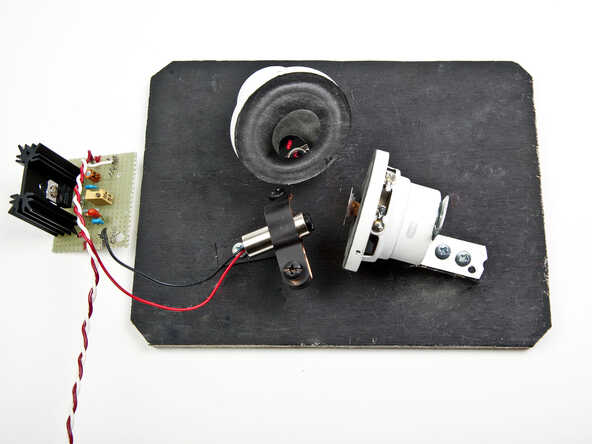

• Preparar los altavoces. 2 longitudes de la correa de la pipa de la curva en forma de L, para usar como soportes de altavoz; la mina necesita 3½" cada uno. Epoxy de la parte posterior de cada altavoz a un soporte, quitar primero la pintura si es necesario.

• Las fichas del cable de altavoz deben afrontar para la accesibilidad de la soldadura, y la base de cada soporte L necesita espacio para 2 tornillos. También ayuda para tener algunos correa adicional para pegarse hasta utilizar como asa, y presentar los bordes redondos, para evitar el corte yo mismo y jugar con la alineación de altavoz.

  Paso 9

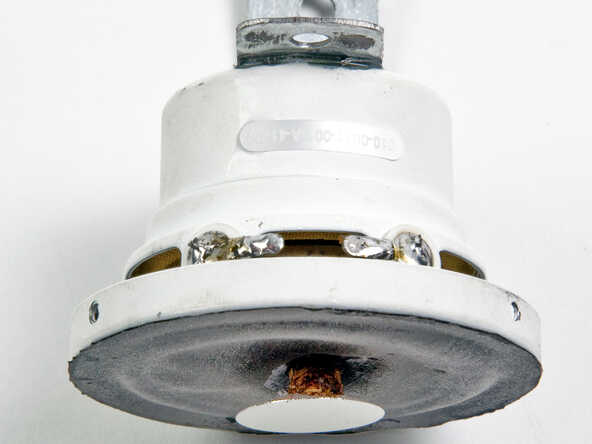

• Cubrir cada altavoz con una membrana de goma fina, pega solamente alrededor del perímetro. Con adhesivo de silicona (no cemento modelo) pegue un cuadrado pequeño de corcho en el centro de la membrana y pegue un pequeño disco de espejo frente a la superficie el corcho hacia afuera. Si el espejo cubierto con película de protección, lo deja encendido por ahora.

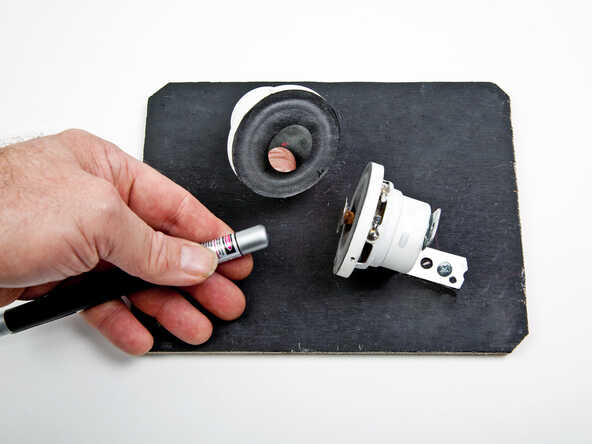

Verifique que la viga viaja donde se supone que y luego dirige la de la placa base en sobre un ángulo de 90°. Este es un proceso iterativo de ajuste los ángulos de ambos altavoces y el láser. Una vez que todo se alinea, añadir esos segundo tornillos para fijar los altavoces y el láser.

Paso 10

• Conectar el amplificador. Si tus altavoces con alimentación de DC, simplemente puede utilizar la entrada de estéreo original y DC jacks, pero al hacerlo más aseada y más profesional tenemos conectados éstos hacia fuera a 2 RCA de montaje de panel y un DC jack en los rieles. Nos soldados nuestros conectores a los terminales de las tomas originales en la parte inferior del tablero. Utilice cable blindado para la señal de entrada entre los conectores RCA y los terminales.

• En el DC jack, dividir el voltaje entre la placa del amplificador y tablero de regulador de voltaje del láser. Para conectar el amplificador de salida a los altavoces Utilice cable de altavoz. Polaridad, + / – y l/r.

• Si-fuente sus altavoces amplificados fuentes AC, necesita trazar los cables en el circuito a través de cualquier rectificador convertirlo en DC, y fije los cables de alimentación de su regulador de voltaje a los carriles de la C.C. se. Si la verruga de pared original fuentes DC de 8V y se está ejecutando con 12V de CC, no es gran cosa. Underpowering el regulador de tensión es aceptable. A no dominar, como esto puede resultar en cosas malas como componentes de fusión y explosiones

  Paso 11

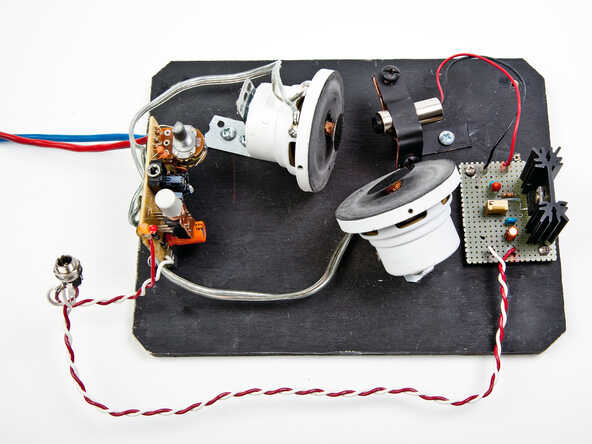

• Conecte el amplificador y el circuito regulador de voltaje. Atornillar la fuente de alimentación a la placa base y colocar el amplificador vertical con 2 hierros de ángulo pequeño ajustaron en su lugar.

• Si no lo has hecho ya, añadir los rieles (de esta lonchera lo hicimos hacia el final, al contrario del paso 2).

• Perforar y montar el poder y tomas de entrada RCA a un carril superior; es mejor ponerlos aquí que en la caja sí mismo, y conserva la integridad de la caja.

  Paso 12

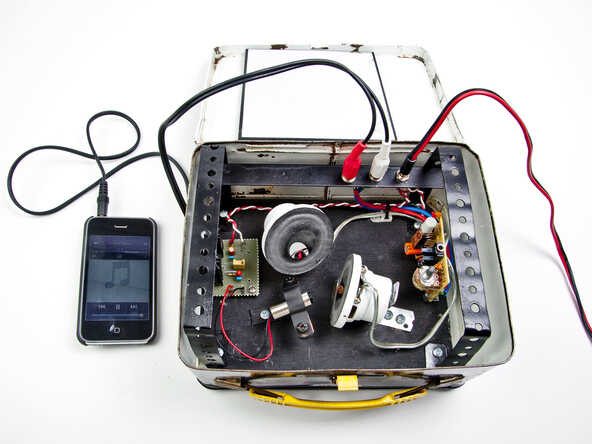

• Pop el Motiondizer en su lonchera y probar con cualquier salida estéreo estándar. Si todo funciona, ¡ regocijaos! Ahora usted puede pelar cualquier película protectora de los espejos.

  Tenga en cuenta que esta configuración quiere ver señales de nivel de línea de lo que es la alimentación.
