Paso 1: Esquema y PCB diseño
Asi que me hice el prototipo en mi protoboard y funciona.

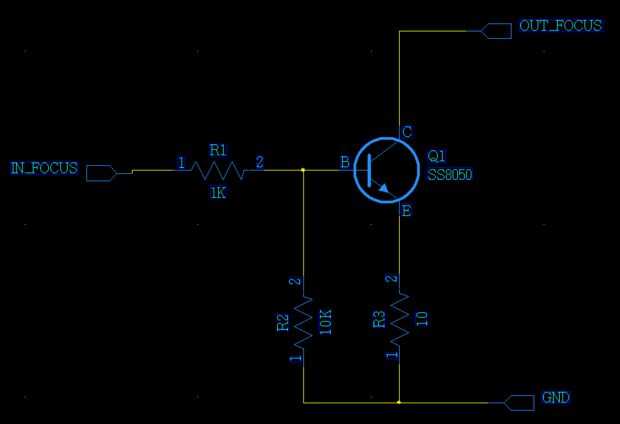

2. como se muestra en la segunda imagen, que utiliza principalmente un triodo para control. 'En_foco' se conecta al PIN digital de arduino como entrada y 'OUT_FOCUS' se conecta a la cámara como la salida. Es necesario añadir R2 para evitar algún disparo por error.

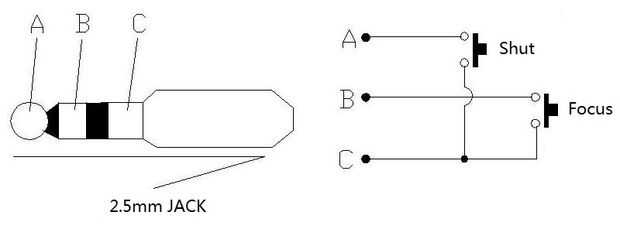

Notado eso si quiere hacer un evento de activación, la dirección de la corriente debe ser A / B C. de otra manera no trabajará.

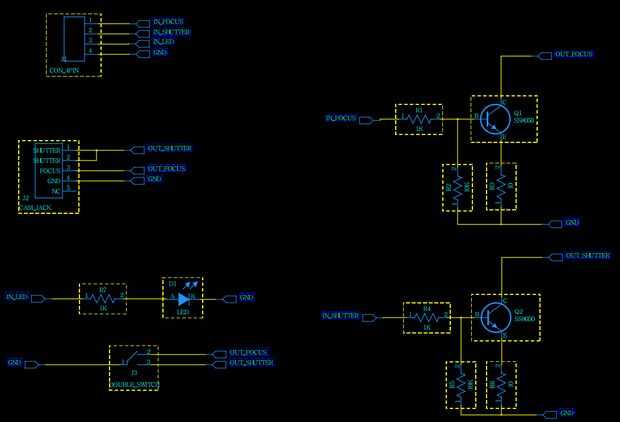

3. el circo de enfoque y la obturación es igual a la tercera imagen, también añado un LED para mostrar el estado si necesita.

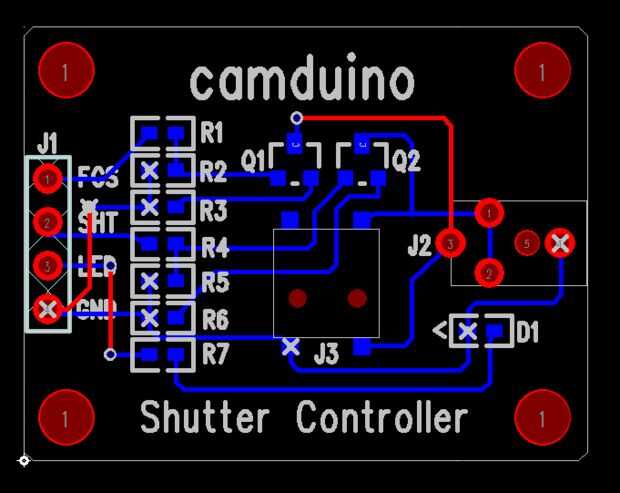

4 tablero del PWB de mostrar como la última imagen y he nombrado a mi tablero como 'camduino', sabes, nada necesita un nombre...
